Каркас для платы
Dell™ Latitude™ E6500 Руководство по обслуживанию
Обратная установка каркаса для платы
Извлечение каркаса для платы
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
, прилагаемые к компьютеру.
Дополнительные сведения о передовой практике в области техники безопасности смотрите на начальной странице раздела
Regulatory Compliance
(Соответствие стандартам) на веб-узле www.dell.com, расположенной по адресу www.dell.com/regulatory_compliance.
1.
Выполните процедуры
, описанные в разделе
Перед началом работы с компьютером
.
2.
Закройте дисплей и переверните компьютер
.
3.
Снимите нижнюю панель основания в сборе
(смотрите раздел
Снятие нижней панели основания в сборе
).
4.
Снимите крышки шарниров
(смотрите раздел
Снятие крышек шарниров
).
5.
Снимите упор для рук в сборе
(смотрите раздел
Снятие упора для рук в сборе
).
6.
Если в каркасе находится плата
, извлеките плату.
7.
Выверните три винта
M2 x 3 мм.
8.
Сдвиньте держатель вбок
, чтобы высвободить его из системной платы, затем потяните держатель в противоположном направлении, чтобы
извлечь его
.
Обратная установка каркаса для платы
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
, прилагаемые к компьютеру.
Дополнительные сведения о передовой практике в области техники безопасности смотрите на начальной странице раздела
Regulatory Compliance
(Соответствие стандартам) на веб-узле www.dell.com, расположенной по адресу www.dell.com/regulatory_compliance.
1.
Подсоедините одну сторону держателя
, а затем другую сторону, и установите держатель на место.
2.
Вверните обратно три винта
M2 x 3 мм.
3.
Установите на место упор для рук в сборе
(смотрите раздел
Обратная установка упора для рук в сборе
).
4.
Установите на место крышки шарниров
(смотрите раздел
Обратная установка крышек шарниров
).
5.
Установите на место нижнюю панель основания в сборе
(смотрите раздел
Обратная установка нижней панели основания в сборе
).

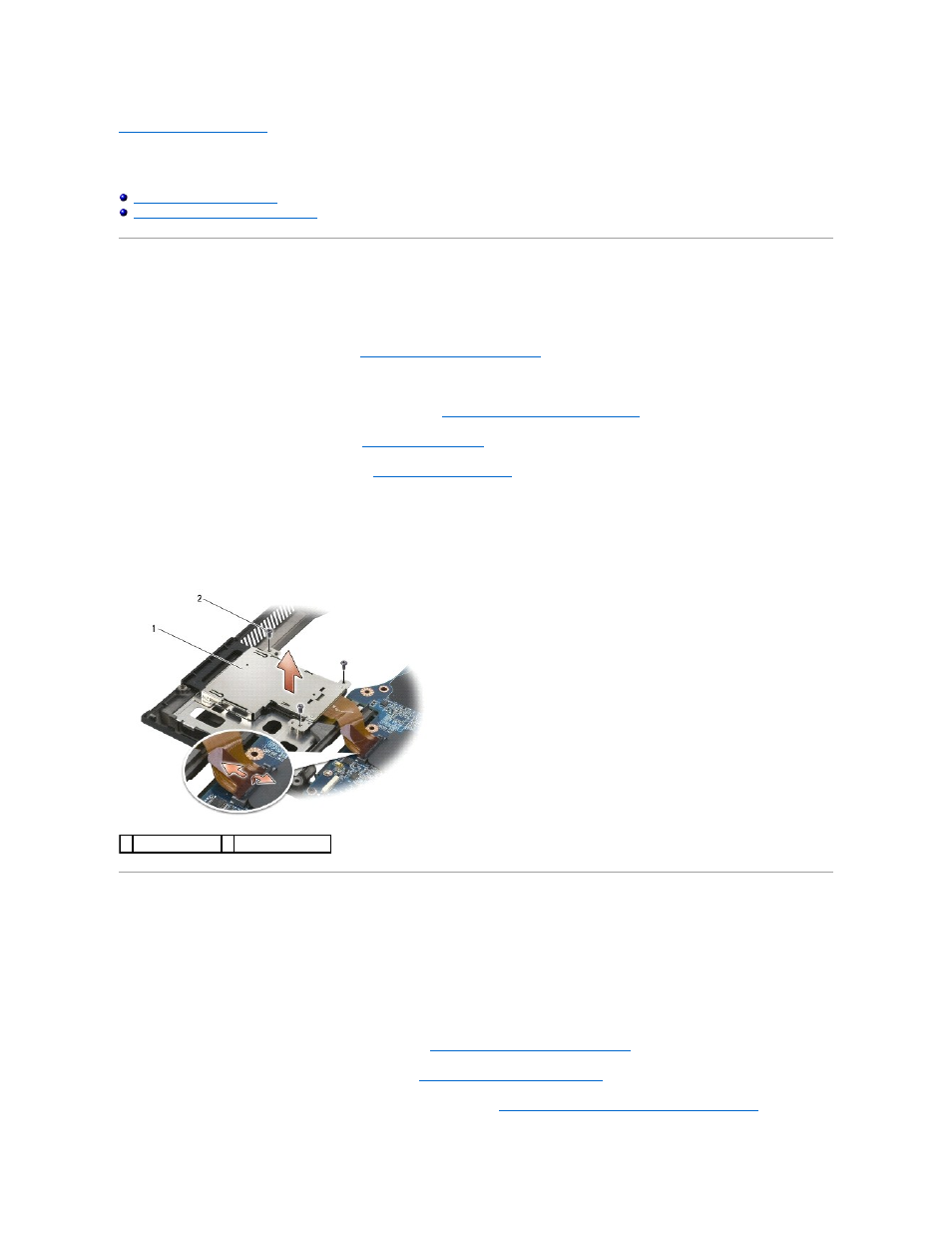

1 держатель платы 2 винты M2 x 3 мм (3)
