Обратная установка упора для рук в сборе – Инструкция по эксплуатации Dell Latitude E6500
Страница 47
13.
С помощью синего язычка отсоедините от системной платы кабель устройства поиска беспроводных сетей
.
14.
Приподнимите рычажок
, чтобы отсоединить от системной платы кабель динамика.
15.
С помощью черного язычка отсоедините от системной платы кабель сенсорной панели
.
16.
Приподнимите рычажок
, чтобы отсоединить от системной платы кабель бесконтактной смарт-карты.
17.
Приподнимите рычажок
, чтобы отсоединить от системной платы кабель считывателя отпечатков пальцев (заказывается дополнительно).
18.
Извлеките планку с шелкотрафаретной печатью
.
19.
Приподнимите левую сторону упора для рук
, затем надавите на правую сторону, чтобы высвободить упор для рук, затем аккуратно
приподнимите его и снимите с компьютера
.
Обратная установка упора для рук в сборе
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
, прилагаемые к компьютеру.
Дополнительные сведения о передовой практике в области техники безопасности смотрите на начальной странице раздела
Regulatory Compliance
(Соответствие стандартам) на веб-узле www.dell.com, расположенной по адресу www.dell.com/regulatory_compliance.
1.
Вставьте под углом и подсоедините правую сторону упора для рук
, затем опустите и установите левую сторону до щелчка.
2.
Установите на место правый динамик
(смотрите раздел
Обратная установка крышки правого динамика и считывателя отпечатков пальцев
).

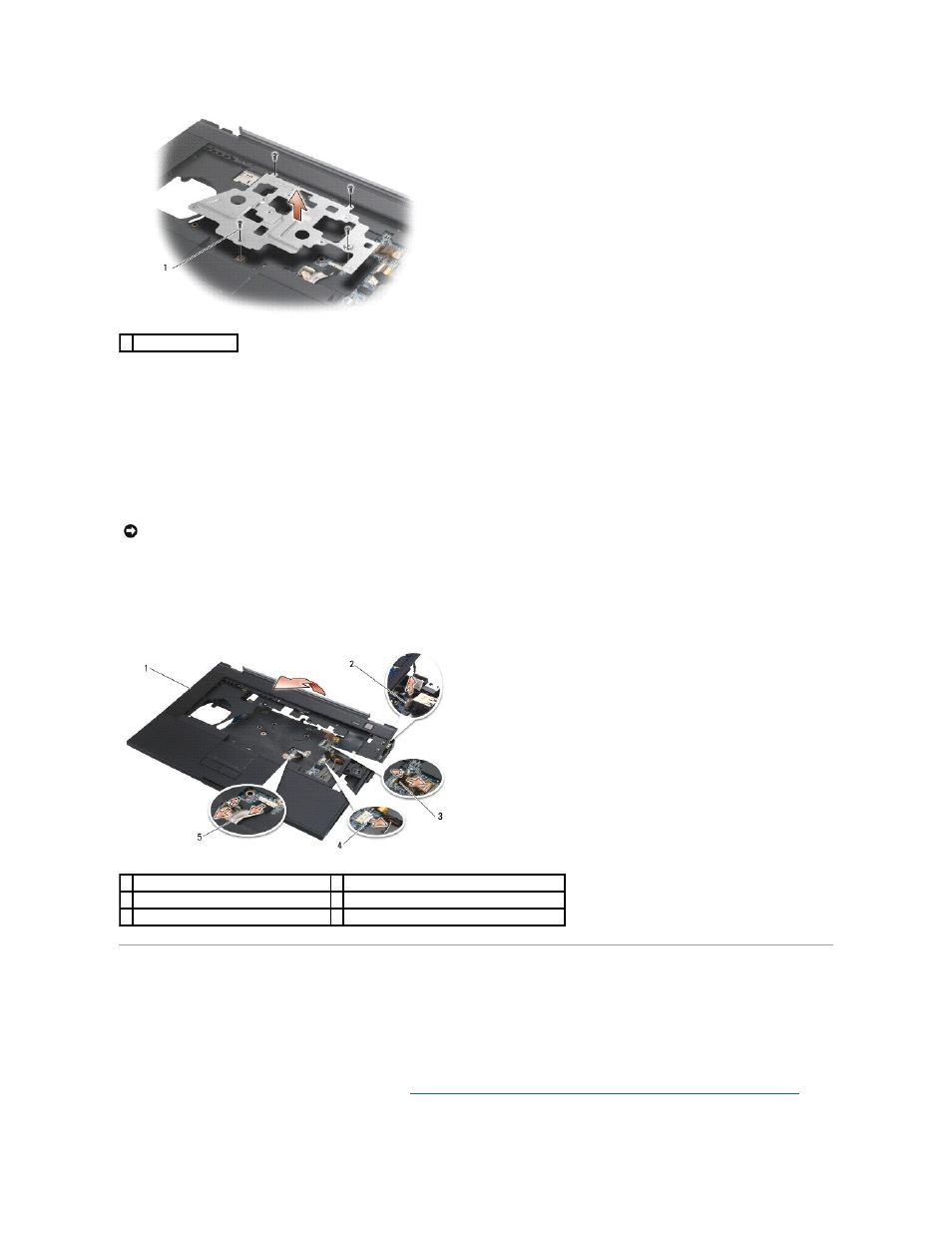

1 винты M2,5 x 5 мм (4)
ВНИМАНИЕ
.
Не применяйте силу при отсоединении упора для рук от компьютера
. При возникновении сопротивления аккуратно изогните или
прижмите упор для рук
, либо выполните движение вдоль кромки, по направлению от участка, где возникло сопротивление, пока упор для рук не
будет разблокирован
.
1 упор для рук
2 кабель переключателя режима приостановки
3 кабель считывателя отпечатков пальцев 4 кабель динамика
5 кабель сенсорной панели
