7.
Ослабьте три невыпадающих винта
, которыми блок радиатора графического адаптера крепится к системной плате.
8.
Осторожно приподнимите под углом край блока радиатора с винтами
, затем осторожно высвободите из компьютера край блока с выпускным
отверстием
.
Блок радиатора встроенного графического адаптера
Если вы приобрели системную плату со встроенным гарфическим адаптером
, выполните указанные шаги.
1.
Выполните инструкции
, описанные в разделе
Перед началом работы с компьютером
.
2.
Закройте дисплей и переверните компьютер
.
3.
Снимите нижнюю панель основания в сборе
(смотрите раздел
Снятие нижней панели основания в сборе
).
4.
Извлеките вентилятор
(смотрите раздел
Извлечение вентилятора
).
5.
Ослабьте четыре невыпадающих винта
, которыми блок радиатора крепится к системной плате.
6.
Осторожно приподнимите под углом край блока радиатора с винтами
, затем осторожно высвободите из компьютера край блока с выпускным
отверстием
.
Обратная установка блока радиатора процессора
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
, прилагаемые к компьютеру.
Дополнительные сведения о передовой практике в области техники безопасности смотрите на начальной странице раздела
Regulatory Compliance
(Соответствие стандартам) на веб-узле www.dell.com, расположенной по адресу www.dell.com/regulatory_compliance.
Блок радиатора отдельного графического адаптера
1.
Установите край блока радиатора графического адаптера с выпускным отверстием в компьютер под углом
, затем совместите три невыпадающих
винта на блоке радиаторе с резьбовыми отверстиями на системной плате
.
2.
Последовательно затяните три невыпадающих винта
, которыми блок радиатор крепится к системной плате.
3.
Установите край блока радиатора процессора с выпускным отверстием в компьютер под углом
, затем совместите четыре невыпадающих винта
на блоке радиаторе с резьбовыми отверстиями на системной плате
.
4.
Последовательно затяните четыре невыпадающих винта
, которыми блок радиатор крепится к системной плате.
5.
Установите на место вентилятор
(смотрите раздел
Обратная установка вентилятора
).

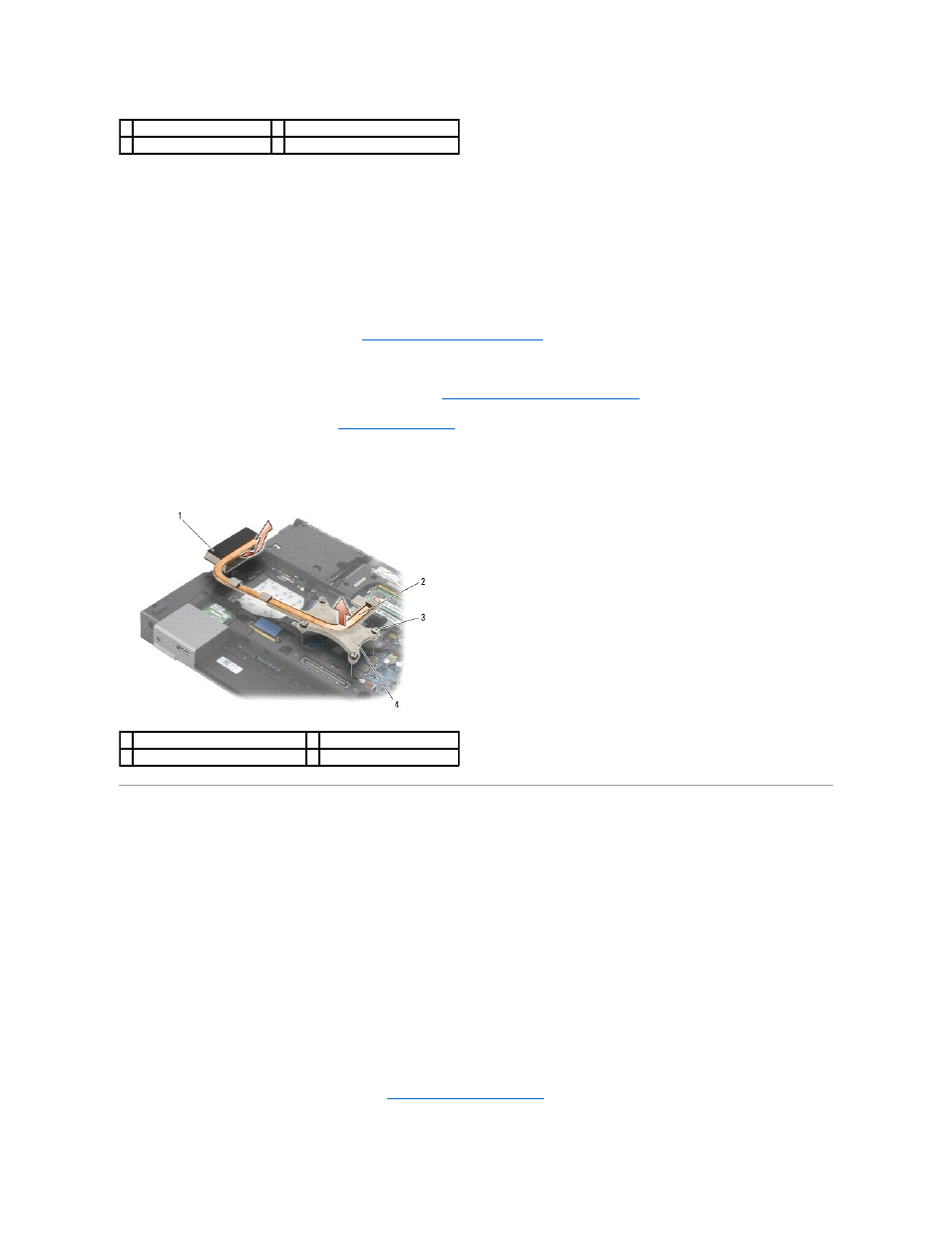

1 блок радиатора процессора 2 невыпадающие винты (4)
3 край блока с винтами
4 край блока с выпускным отверстием
1 край блока с выпускным отверстием 2 блок радиатора процессора
3 невыпадающие винты (4)
4 край блока с винтами
