Упор для рук в сборе
Dell™ Latitude™ E6500 Руководство по обслуживанию
Обратная установка упора для рук в сборе
Снятие упора для рук в сборе
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
, прилагаемые к компьютеру.
Дополнительные сведения о передовой практике в области техники безопасности смотрите на начальной странице раздела
Regulatory Compliance
(Соответствие стандартам) на веб-узле www.dell.com, расположенной по адресу www.dell.com/regulatory_compliance.
1.
Выполните инструкции
, описанные в разделе
Перед началом работы с компьютером
.
2.
Закройте дисплей и переверните компьютер
.
3.
Снимите нижнюю панель основания в сборе
(смотрите раздел
Снятие нижней панели основания в сборе
).
4.
Извлеките жесткий диск
(смотрите раздел
Извлечение жесткого диска
).
5.
Извлеките оптический дисковод
(смотрите раздел
Извлечение оптического дисковода
).
6.
Извлеките вентилятор с радиатором в сборе
(смотрите раздел
Извлечение блока радиатора процессора
).
7.
Снимите крышки шарниров
(смотрите раздел
Снятие крышек шарниров
).
8.
Снимите дисплей в сборе
(смотрите раздел
Дисплей
).
9.
Снимите клавиатуру
(смотрите раздел
Извлечение клавиатуры
).
10.

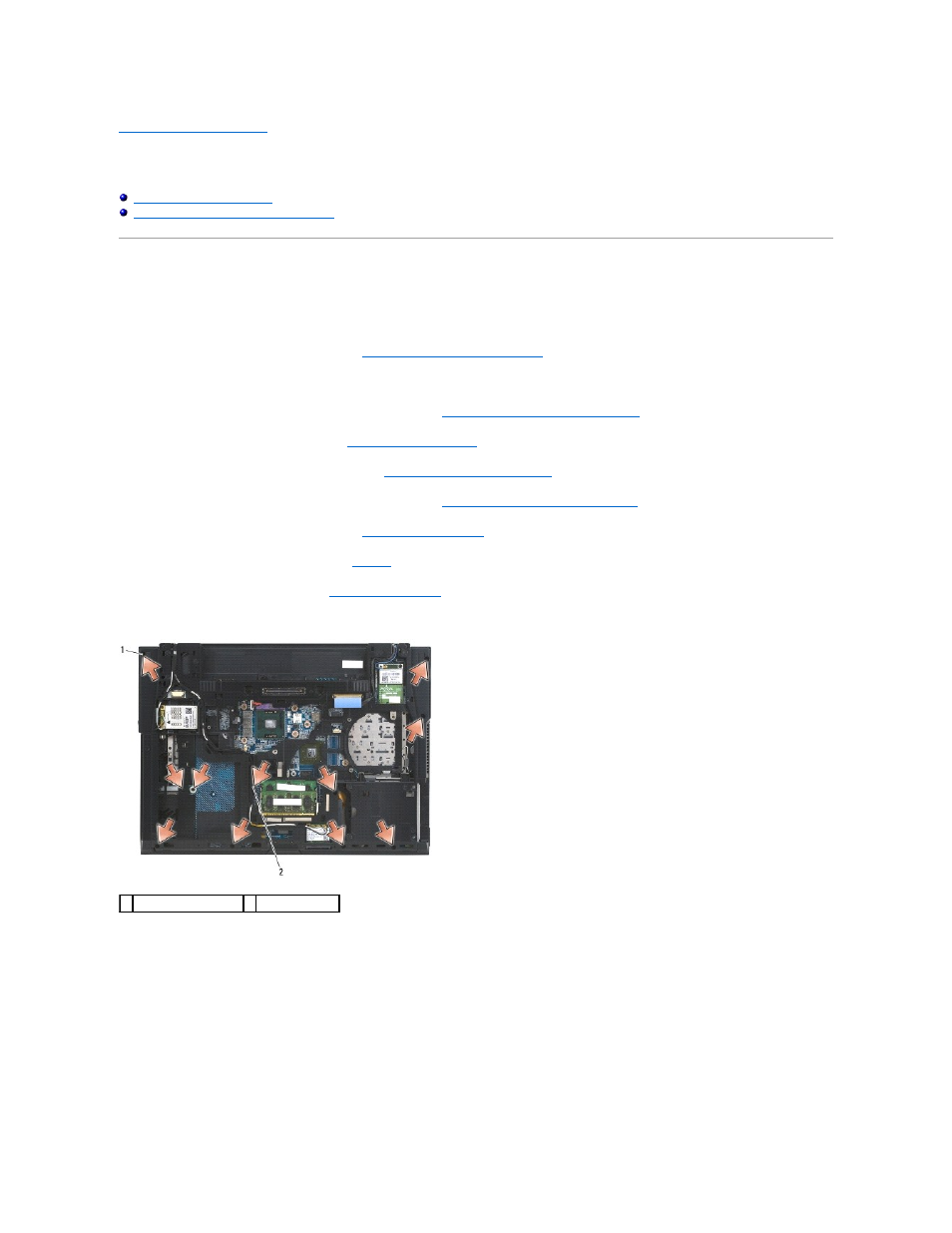

Переверните компьютер и выверните десять винтов
M2,5 x 5 мм и один винт M2,5 x 8 мм.
11.
Переверните компьютер
, чтобы верхняя сторона была обращена вверх, и выверните четыре винта M2,5 x 5 мм, помеченные буквой «P».
12.
Приподнимите и отделите охлаждающую пластину
.
1 винты M2,5 x 5 мм (10) 2 винт M2,5 x 8 мм
