Дочерняя плата ввода-вывода
Dell™ Latitude™ E6500 Руководство по обслуживанию
Извлечение дочерней платы ввода
Обратная установка дочерней платы ввода
Извлечение дочерней платы ввода
-вывода
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
, прилагаемые к компьютеру.
Дополнительные сведения о передовой практике в области техники безопасности смотрите на начальной странице раздела
Regulatory Compliance
(Соответствие стандартам) на веб-узле www.dell.com, расположенной по адресу www.dell.com/regulatory_compliance.
1.
Выполните процедуры
, описанные в разделе
Перед началом работы с компьютером
.
2.
Закройте дисплей и переверните компьютер
.
3.
Снимите нижнюю панель основания в сборе
(смотрите раздел
Снятие нижней панели основания в сборе
).
4.
Снимите крышек шарниров
(смотрите раздел
Снятие крышек шарниров
).
5.
Снимите упор для рук в сборе
(смотрите раздел
Снятие упора для рук в сборе
).
6.
Извлеките системную плату
(смотрите раздел
Извлечение системной платы в сборе
).
7.
Извлеките модем
(смотрите раздел
Извлечение модема
).
8.
Выверните два винта
M2 x 3 мм из дочерней платы ввода-вывода.
9.
Извлеките дочернюю плату ввода
-вывода.
Обратная установка дочерней платы ввода
-вывода
Перед тем как приступить к выполнению следующей процедуры
, выполните инструкции по технике безопасности, прилагаемые к компьютеру.
1.
Установите дочернюю плату ввода
-вывода в основание в сборе.
2.
Вверните обратно два винта
M2 x 3 мм, которыми дочерняя плата ввода- вывода крепится к основанию в сборе.
3.
Установите на место модем
(смотрите раздел
Обратная установка модема
).
4.
Установите на место системную плату
(смотрите раздел
Обратная установка системной платы в сборе
).

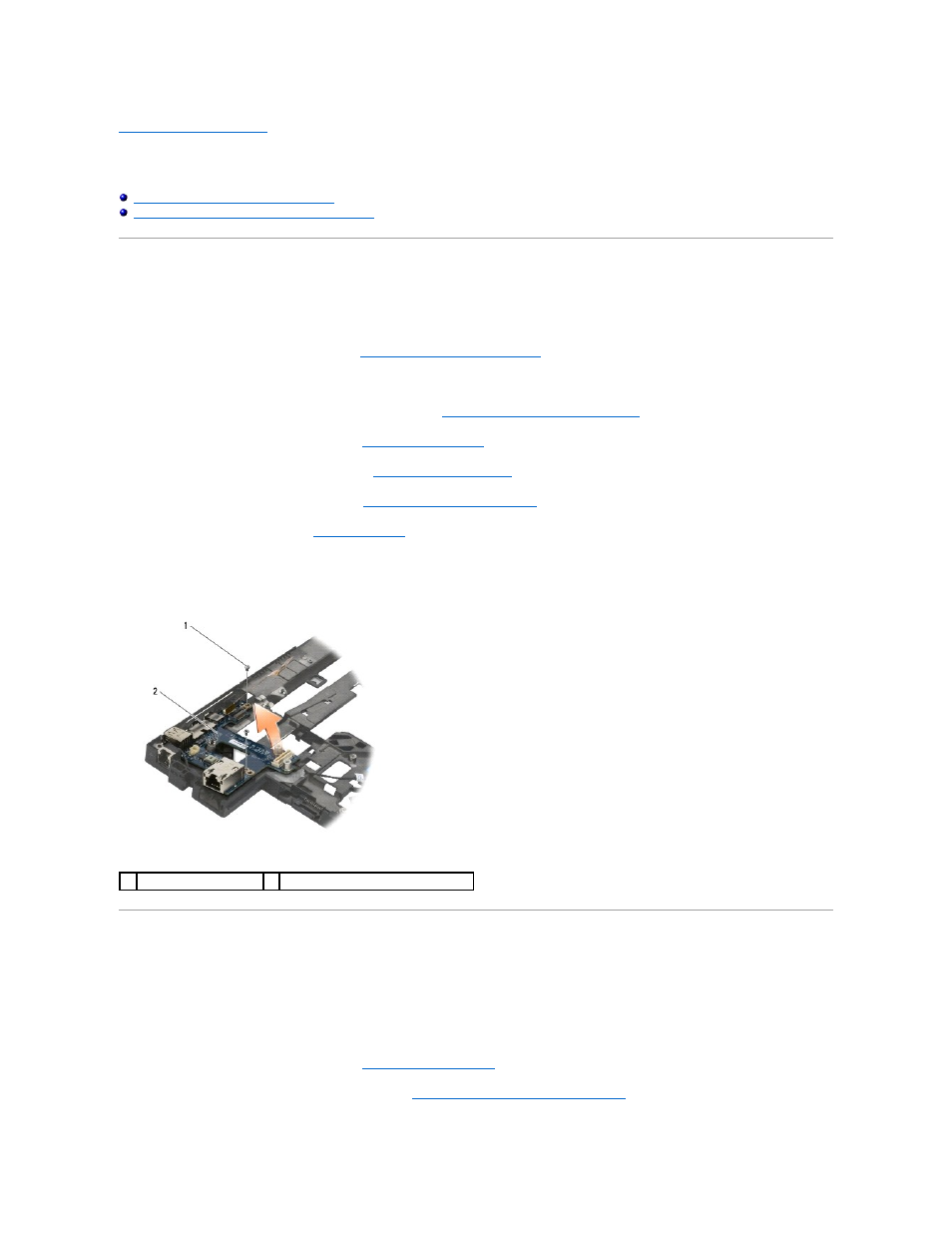

1
винты
M2 x 3 мм (2)
2 дочерняя плата ввода-вывода
