Обратная установка камеры и микрофона в сборе
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
, прилагаемые к компьютеру.
Дополнительные сведения о передовой практике в области техники безопасности смотрите на начальной странице раздела
Regulatory Compliance
(Соответствие стандартам) на веб-узле www.dell.com, расположенной по адресу www.dell.com/regulatory_compliance.
1.
Вставьте разъем кабеля камеры
/микрофона в разъем на камере/микрофоне в сборе.
2.
Закройте рычажок на разъеме на камере
/микрофоне в сборе.
3.
Вставьте камеру
/микрофон в сборе под углом и совместите их с выемкой на крышке дисплея.
4.
Заверните винт
M2 x 3 мм, которым камера/микрофон в сборе крепятся к крышке дисплея.
5.
Установите на место лицевую панель дисплея
(смотрите рездел
Обратная установка лицевой панели
).
6.
Установите на место дисплей в сборе
Обратная установка дисплея в сборе
).
Извлечение крюка с защелкой в сборе
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
, прилагаемые к компьютеру.
Дополнительные сведения о передовой практике в области техники безопасности смотрите на начальной странице раздела
Regulatory Compliance
(Соответствие стандартам) на веб-узле www.dell.com, расположенной по адресу www.dell.com/regulatory_compliance.
1.
Выполните инструкции
, описанные в разделе
Перед началом работы с компьютером
.
2.
Снимите дисплей в сборе
).
3.
Снимите лицевую панель дисплея
(смотрите раздел
).
4.
Выверните винт
M2,5 x 5 мм.
5.
Надавите спереди и приподнимите стабилизаторы
, чтобы вынуть.
Обратная установка крюка с защелкой в сборе
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
, прилагаемые к компьютеру.
Дополнительные сведения о передовой практике в области техники безопасности смотрите на начальной странице раздела
Regulatory Compliance
(Соответствие стандартам) на веб-узле www.dell.com, расположенной по адресу www.dell.com/regulatory_compliance.
1.
Поместите крюк с защелкой в сборе на крышку дисплея
, совместив резьбовые отверстия на этом блоке и на крышке.
2.
Вверните обратно винт
M2,5 x 5 мм.
1 крышка дисплея
2 камера и микрофон в сборе
3 кабель камеры и микрофона 4 винт M2 x 3 мм (1)

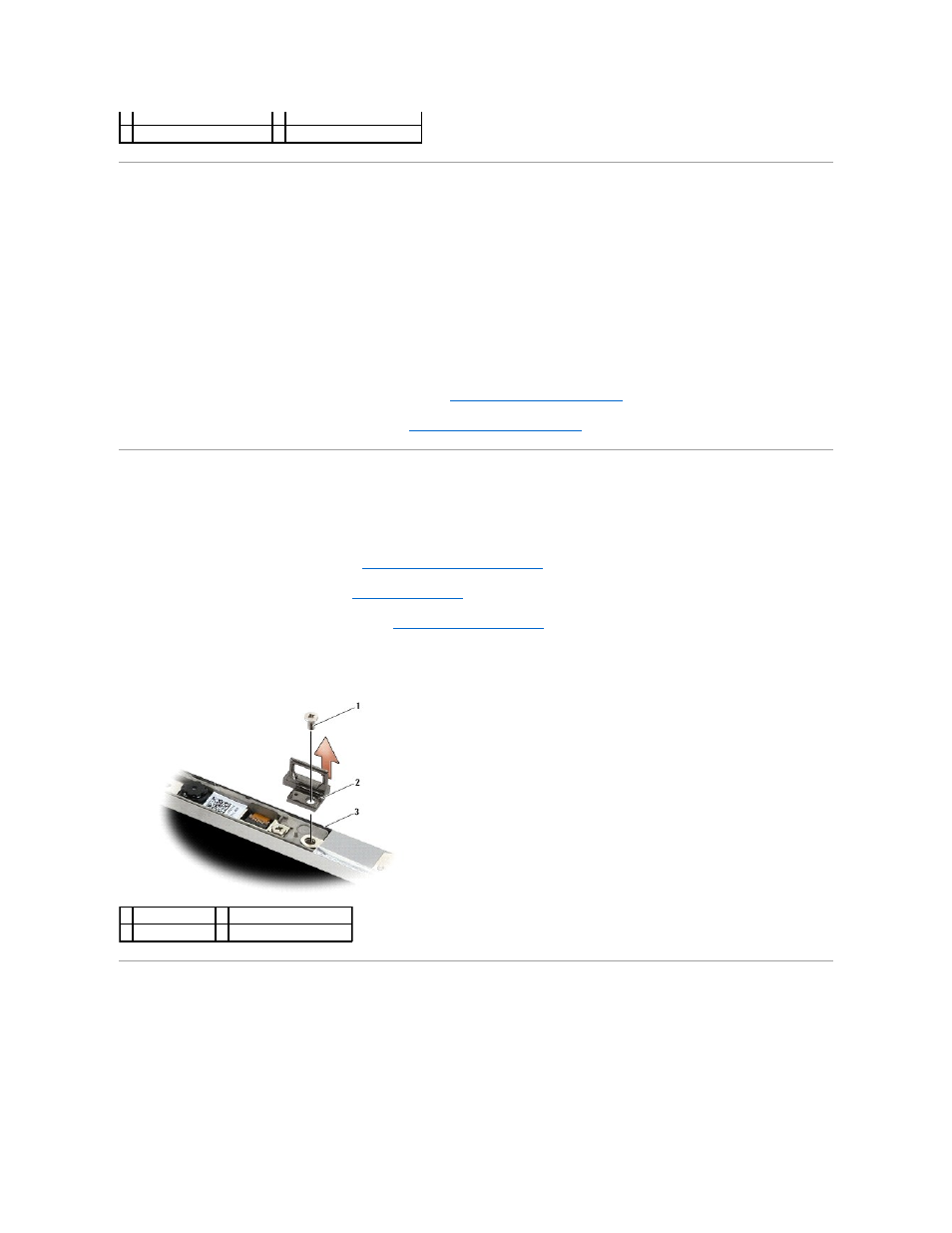

1 винт M2,5 x 5 мм 2 крюк с защелкой в сборе
3 крышка дисплея
