Дисплей
Dell™ Latitude™ E6500 Руководство по обслуживанию

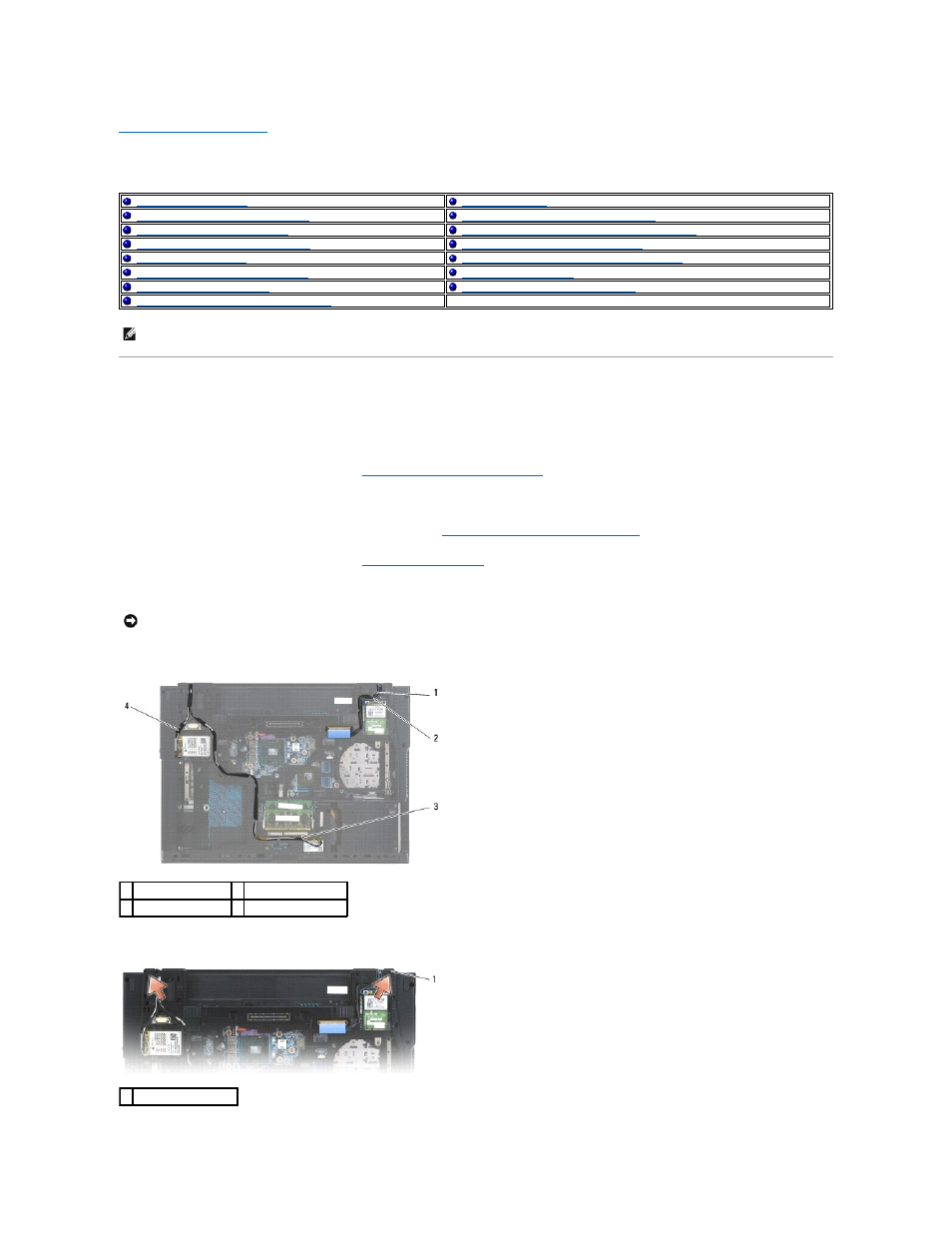

Снятие дисплея в сборе
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности , прилагаемые к компьютеру.
Дополнительные сведения о передовой практике в области техники безопасности смотрите на начальной странице раздела Regulatory Compliance
(Соответствие стандартам) на веб-узле www.dell.com, расположенной по адресу www.dell.com/regulatory_compliance.
1. Выполните инструкции , описанные в разделе Перед началом работы с компьютером .
2. Закройте дисплей и переверните компьютер .
3. Снимите нижнюю панель основания в сборе (смотрите раздел Снятие нижней панели основания в сборе ).
4. Снимите крышки шарниров (смотрите раздел Снятие крышек шарниров ).
5. Отсоедините кабель дисплея , кабель платы WPAN и кабель модема.
6. Выньте из направляющих желобков кабель дисплея и кабели беспроводных плат (WLAN, WWAN и WPAN).
7. Выверните винты M2,5 x 5 мм из каждого шарнира.
Снятие дисплея в сборе Инвертор дисплея
Обратная установка дисплея в сборе Извлечение камеры и микрофона в сборе
Снятие лицевой панели дисплея Обратная установка камеры и микрофона в сборе
Обратная установка лицевой панели Извлечение крюка с защелкой в сборе
Снятие панели дисплея Обратная установка крюка с защелкой в сборе
Обратная установка панели дисплея Снятие крышки дисплея
Снятие скоб панели дисплея Обратная установка крышки дисплея
Обратная установка скоб панели дисплея
ПРИМЕЧАНИЕ . Некоторые рисунки могут слегка отличаться в зависимости от заказанного дисплея : дисплей на люминесцентных лампах с
холодным катодом (CCFL) или дисплей на светодиодах (LED).
ВНИМАНИЕ . Вынув кабели из направляющих желобков , отведите все кабели к задней части компьютера.
1 кабель дисплея 2 кабель платы WPAN
3 кабель платы WLAN 4 кабель платы WWAN
1 винты M2,5 x 5 мм (2)
