Плата WWAN
Dell™ Latitude™ E6500 Руководство по обслуживанию
Извлечение платы WWAN
Обратная установка платы WWAN
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
, прилагаемые к компьютеру.
Дополнительные сведения о передовой практике в области техники безопасности смотрите на начальной странице раздела Regulatory Compliance
(Соответствие стандартам) на веб-узле www.dell.com, расположенной по адресу www.dell.com/regulatory_compliance.
Компьютер поддерживает использование платы беспроводной глобальной сети (WWAN). Если плата WWAN была заказана вместе с компьютером, она
уже установлена .
Извлечение платы WWAN
1. Выполните процедуры , описанные в разделе Перед началом работы с компьютером .
2. Закройте дисплей и переверните компьютер .
3. Снимите нижнюю панель основания в сборе (смотрите раздел Снятие нижней панели основания в сборе ).
4. Отсоедините от платы WWAN антенные кабели.
5. Выверните винт M2 x 3 мм, которым крепится плата WWAN. Плата выскочит под углом в 30 градусов к системной плате.
6. Выдвиньте плату WWAN из разъема под углом 45 градусов.
ПРИМЕЧАНИЕ . Модули флэш -кэша (FCM) устанавливаются в слоты для мини-плат WWAN и WPAN. Дополнительную информацию о модулях FCM
смотрите в разделе Модули флэш -кэша .

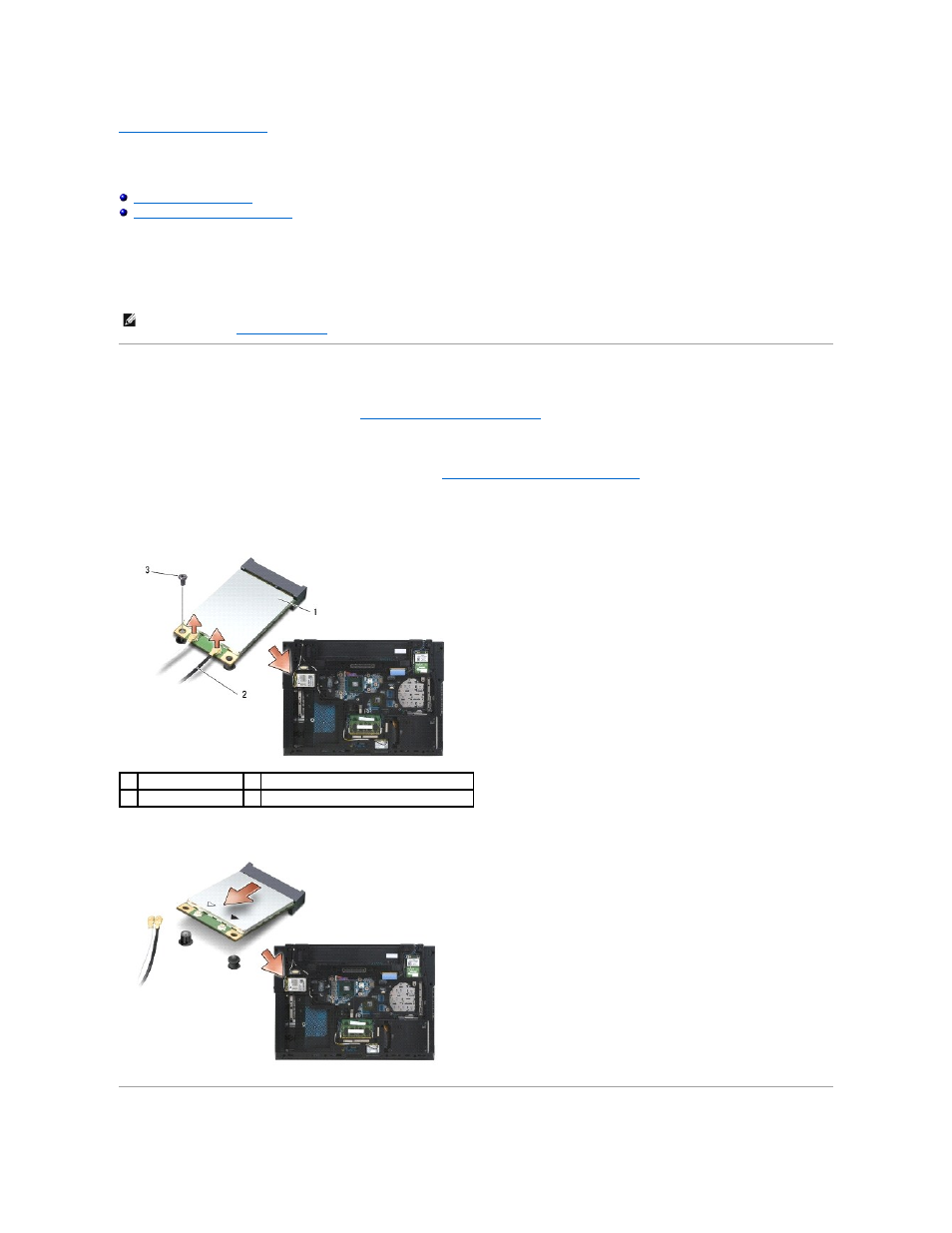

1 плата WWAN 2 разъемы антенных кабелей (2)
3 винт M2 x 3 мм
