Вентилятор
Dell™ Latitude™ E6500 Руководство по обслуживанию
Обратная установка вентилятора
Извлечение вентилятора
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
, прилагаемые к компьютеру.
Дополнительные сведения о передовой практике в области техники безопасности смотрите на начальной странице раздела
Regulatory Compliance
(Соответствие стандартам) на веб-узле www.dell.com, расположенной по адресу www.dell.com/regulatory_compliance.
1.
Выполните инструкции
, описанные в разделе
Перед началом работы с компьютером
.
2.
Закройте дисплей и переверните компьютер
.
3.
Снимите нижнюю панель основания в сборе
(смотрите раздел
Снятие нижней панели основания в сборе
).
4.
Выверните три винта
M2,5 x 5 мм, которыми вентилятор крепится к основанию компьютера.
5.
Отсоедините разъем вентилятора от системной платы
.
6.
Приподнимите вентилятор под углом и извлеките его
.
Обратная установка вентилятора
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
, прилагаемые к компьютеру.
Дополнительные сведения о передовой практике в области техники безопасности смотрите на начальной странице раздела
Regulatory Compliance
(Соответствие стандартам) на веб-узле www.dell.com, расположенной по адресу www.dell.com/regulatory_compliance.
1.
Вставьте вентилятор под углом и нажмите на него
, чтобы совместить резьбовые отверстия в вентиляторе с резьбовыми отверстиями в
радиаторе
.
2.
Вверните обратно три винта
M2,5 x 5 мм, которыми вентилятор крепится к основанию компьютера.
3.
Подсоедините разъем вентилятора к разъему на системной плате
.
4.
Установите на место нижнюю панель основания в сборе
(смотрите раздел
Обратная установка нижней панели основания в сборе
).
Назад на страницу содержания

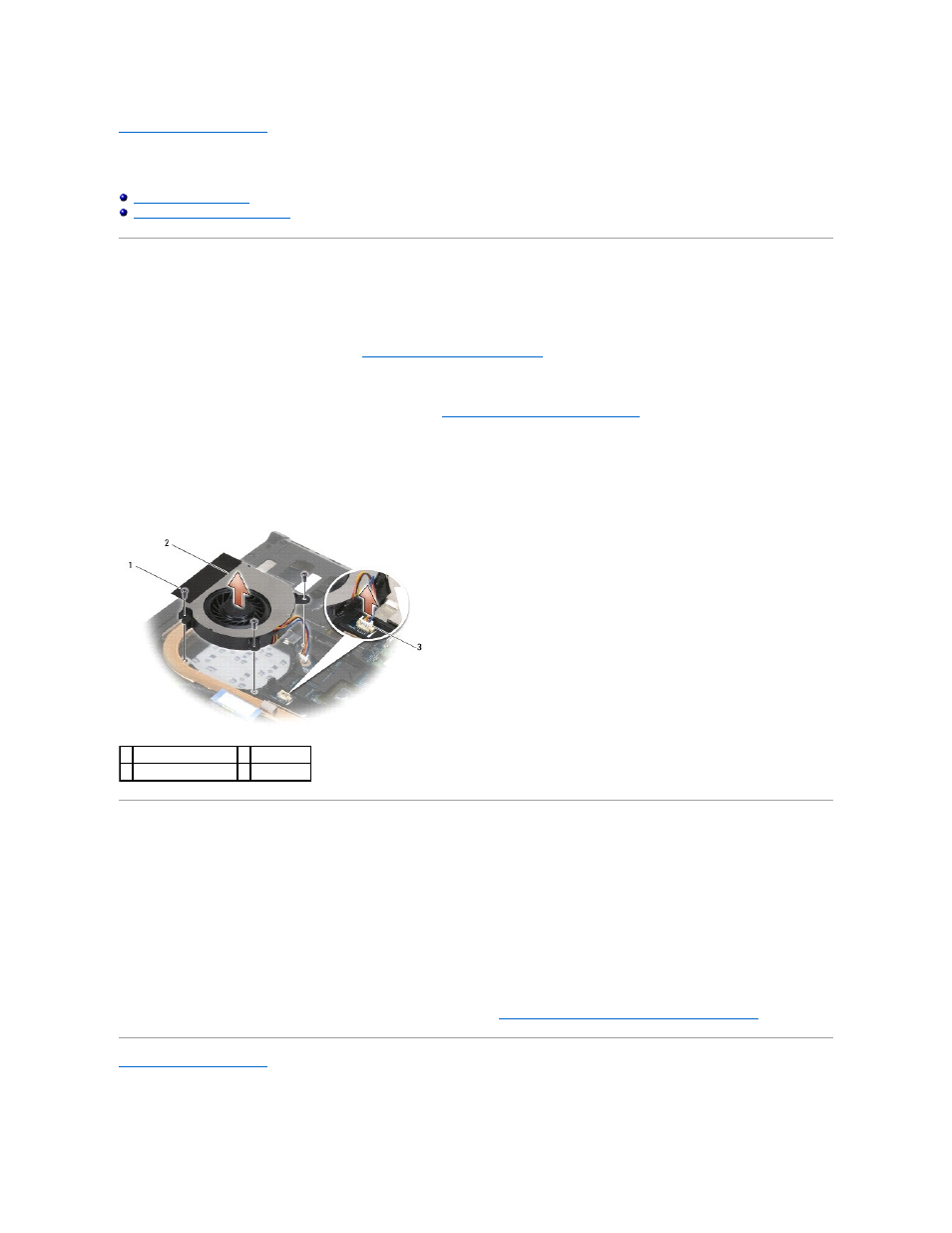

1 винты M2,5 x 5 мм (3) 2 вентилятор
3 разъем вентилятора
