Назад на страницу содержания
Блок радиатора процессора
Dell™ Latitude™ E6500 Руководство по обслуживанию
Извлечение блока радиатора процессора
Обратная установка блока радиатора процессора
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
, прилагаемые к компьютеру.
Дополнительные сведения о передовой практике в области техники безопасности смотрите на начальной странице раздела
Regulatory Compliance
(Соответствие стандартам) на веб-узле www.dell.com, расположенной по адресу www.dell.com/regulatory_compliance.
Существует два типа решений в плане охлаждения компьютера
:
l
графический адаптер в виде отдельной платы
, для которого требуются два блока радиатора;
l
встроенный графический адаптер
(без отдельного графического процессора), для которого требуется один блок радиатора.
Извлечение блока радиатора процессора
Блок радиатора отдельного графического адаптера
Если вы приобрели системную плату
, позволяющую установить отдельный графический адаптер, выполните указанные шаги.
1.
Выполните инструкции
, описанные в разделе
Перед началом работы с компьютером
.
2.
Закройте дисплей и переверните компьютер
.
3.
Снимите нижнюю панель основания в сборе
(смотрите раздел
Снятие нижней панели основания в сборе
).
4.
Извлеките вентилятор
(смотрите раздел
Извлечение вентилятора
).
5.
Поочередно ослабьте четыре невыпадающих винта
, которыми блок радиатора процессора крепится к системной плате.
6.
Осторожно приподнимите под углом край блока радиатора с винтами
, затем осторожно высвободите из компьютера край блока с выпускным
отверстием
.

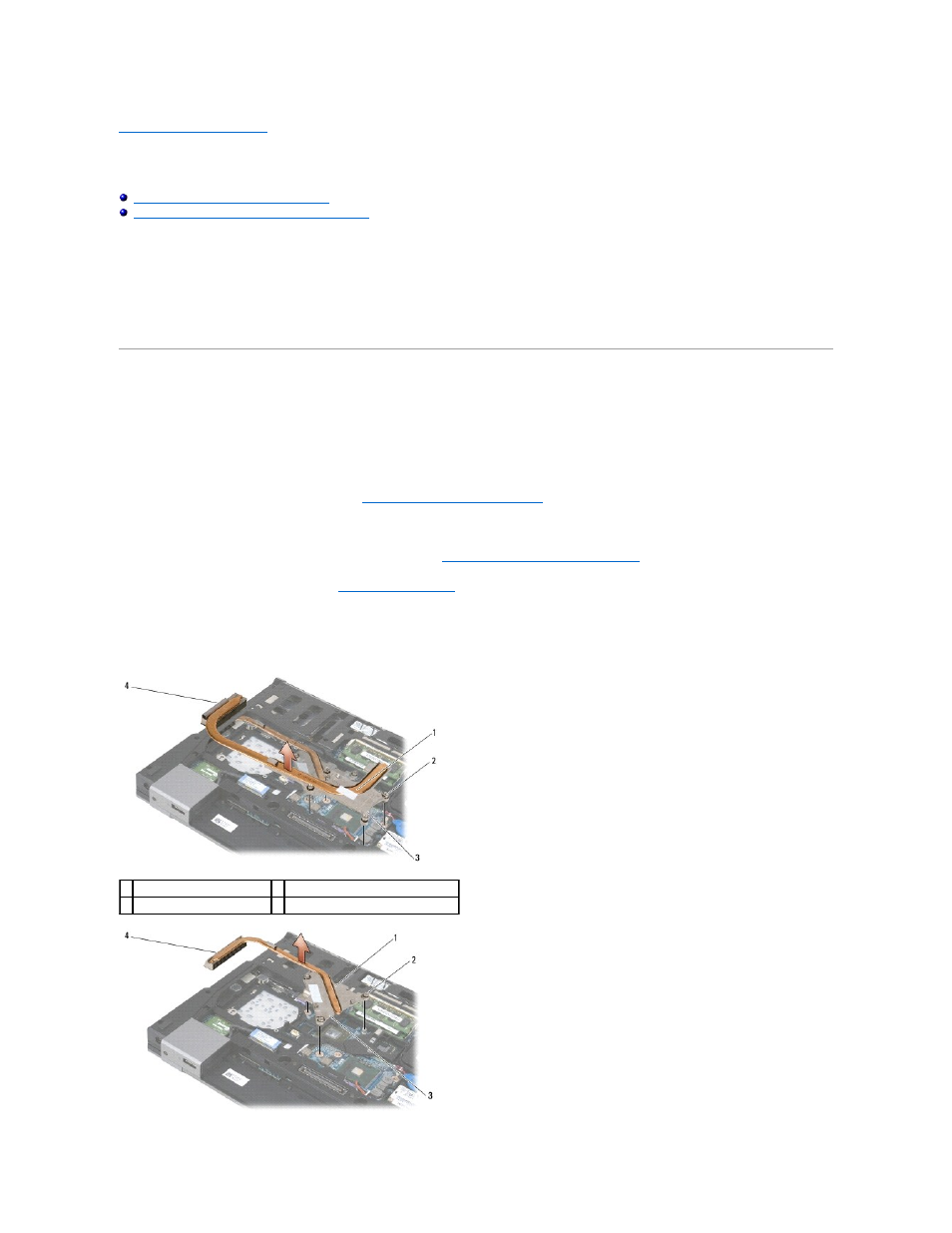

1 блок радиатора процессора 2 невыпадающие винты (4)
3 край блока с винтами
4 край блока с выпускным отверстием
