Сведения о компьютере 27

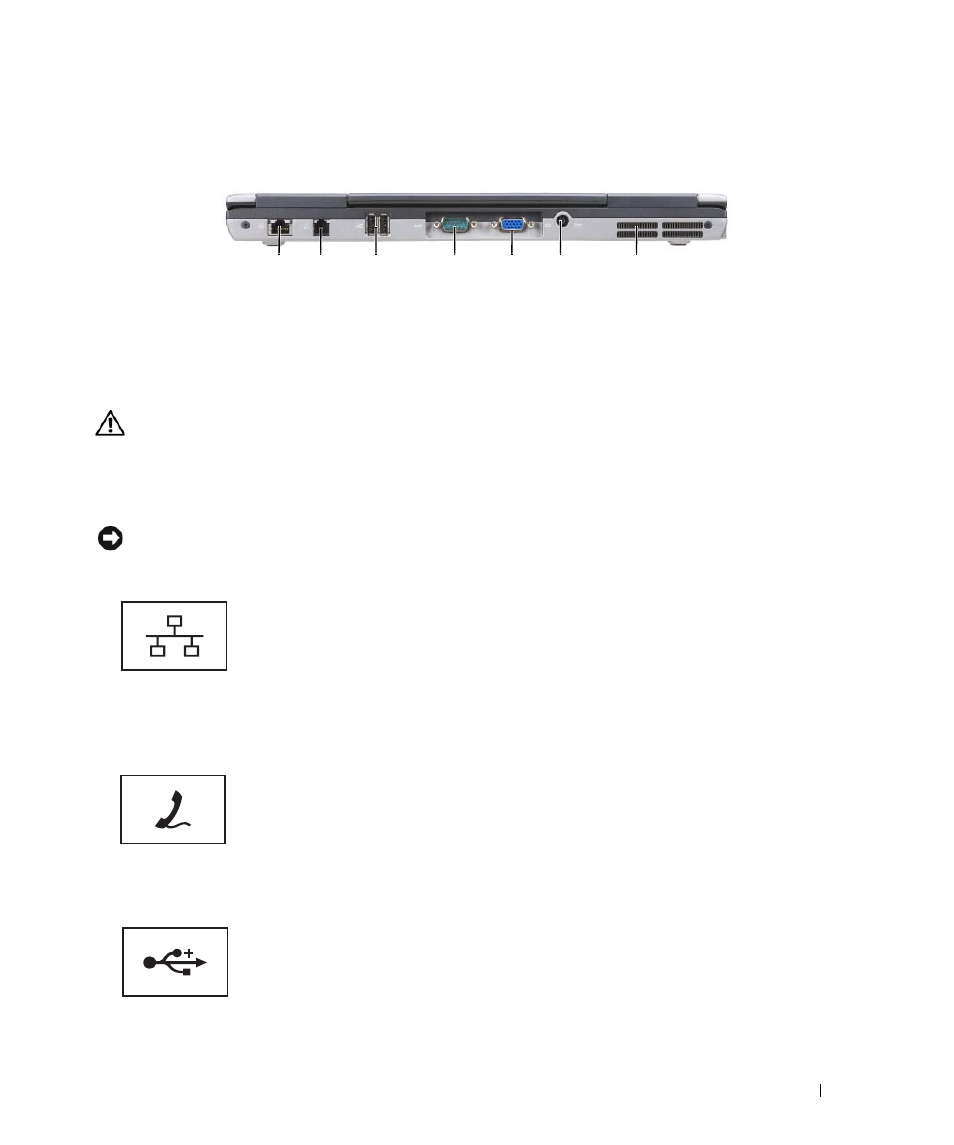

Вид сзади
ПРЕДУПРЕЖДЕНИЕ.
Не закрывайте вентиляционные отверстия, не вставляйте в них посторонние
предметы и не допускайте, чтобы в них накапливалась пыль. Не держите работающий компьютер в местах
с недостаточной вентиляцией, например в закрытом портфеле. Недостаточная вентиляция может
повредить компьютер или привести к пожару.
СЕТЕВОЙ Р АЗЪЕМ (RJ 45)
ВНИМАНИЕ.
Сетевой разъем немного больше по размеру, чем разъем модема. Во избежание
повреждения компьютера не подсоединяйте к сетевому разъему телефонный кабель.
Р АЗЪЕМ МОДЕМА (RJ 11)
Р АЗЪЕМЫ USB (2)
1
сетевой разъем (RJ-45)
2
разъем модема (RJ-11) 3 разъемы USB (2)
4 разъем последовательного
порта
5 видеоразъем 6 разъем адаптера
переменного тока
7 вентиляционные отверстия
Служит для подключения компьютера к сети. Два
индикатора рядом с разъемом показывают состояние
и активность проводного сетевого подключения.
Информацию по использованию сетевого адаптера
смотрите в руководстве пользователя этого устройства,
прилагаемом к компьютеру.
Служит для подсоединения телефонного кабеля.
Информацию по использованию модема смотрите
в электронной документации по модему, прилагаемой
к компьютеру (смотрите раздел «Источники
информации» на стр. 13).
Служат для подключения устройств USB (например,
мыши, клавиатуры или принтера).
1 2 6 3 4 7 5
