Установка и замена компонентов
177
5
Высвободите плату
беспроводной глобальной сети
,
вывернув винт.
6

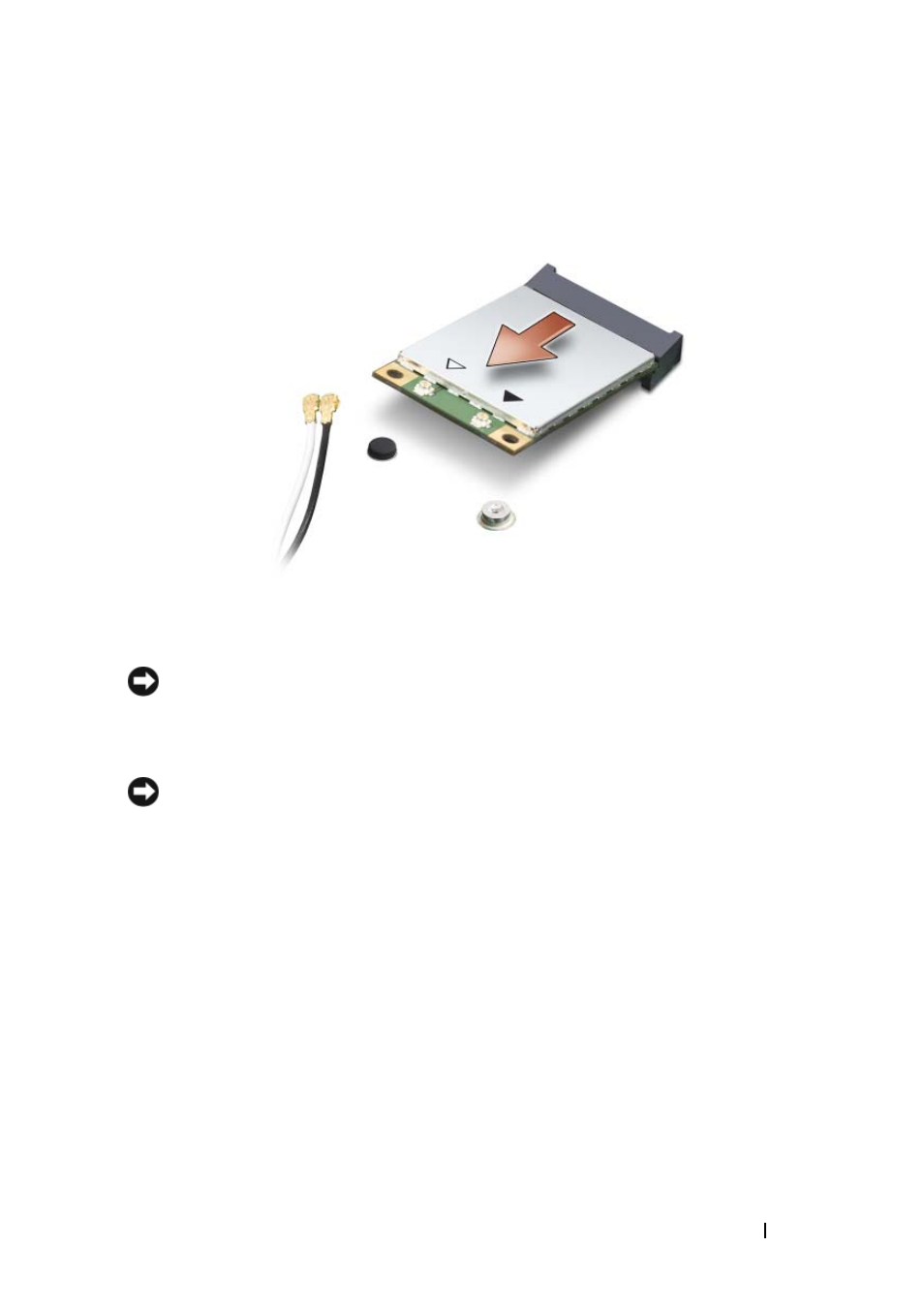

Приподнимите
плату беспроводной глобальной сети
и извлеките ее из
разъема на системной плате.
Обратная установка платы беспроводной глобальной сети
ЗАМЕЧАНИЕ.
Разъемы сконструированы так, чтобы обеспечить
правильность подсоединения. Если при установке чувствуется
сопротивление, проверьте разъемы на плате и на системной плате,
и измените направление установки платы.
ЗАМЕЧАНИЕ.
Во избежание повреждения платы беспроводной
глобальной сети не следует размещать кабели под платой.
1
Вставьте разъем платы
беспроводной локальной сети
под углом
45
градусов в разъем системной платы с маркировкой «WWAN».
2
Вставьте другой конец платы
беспроводной глобальной сети
в разъем на
системной плате и вдавите эту плату в разъем до щелчка.
3
Вверните обратно крепежный винт M2 x 3 мм.
4
Подсоедините черный антенный кабель с серой полоской в разъем
с маркировкой «aux» (вспомогательный) (черный треугольник),
и подсоедините белый антенный кабель с серой полоской к разъему
с маркировкой «main» (основной) (белый треугольник).
5
Закрепите неиспользуемые антенные кабели в защитном майларовом
хомуте.
6
Установите на место крышку и затяните невыпадающий винт.
