Высвободите плату
беспроводной локальной сети
,
вывернув винт.
6
Приподнимите
плату беспроводной локальной сети
и извлеките ее из
разъема на системной плате.
Обратная установка платы беспроводной локальной сети
ЗАМЕЧАНИЕ.
Разъемы сконструированы так, чтобы обеспечить
правильность подсоединения. Если при установке чувствуется
сопротивление, проверьте разъемы на плате и на системной плате,
и измените направление установки платы.
ЗАМЕЧАНИЕ.
Во избежание повреждения платы беспроводной
локальной сети не следует размещать кабели под платой.

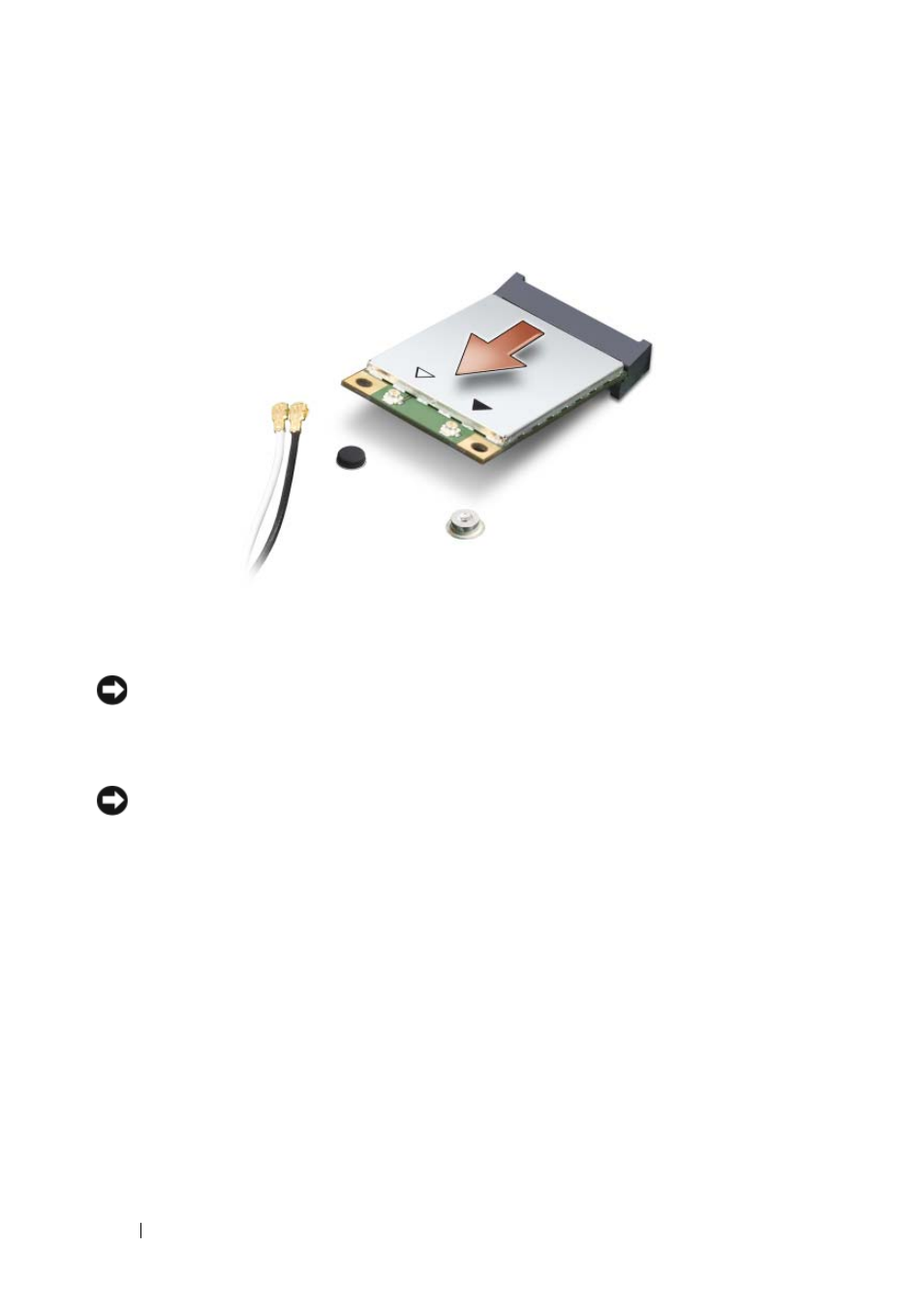

1
Вставьте разъем платы
беспроводной локальной сети
под углом
45
градусов в разъем системной платы с маркировкой «WLAN».
2
Вставьте другой конец платы
беспроводной локальной сети
в разъем на
системной плате и вдавите эту плату в разъем до щелчка.
3
Вверните обратно винт M2 x 3 мм.
