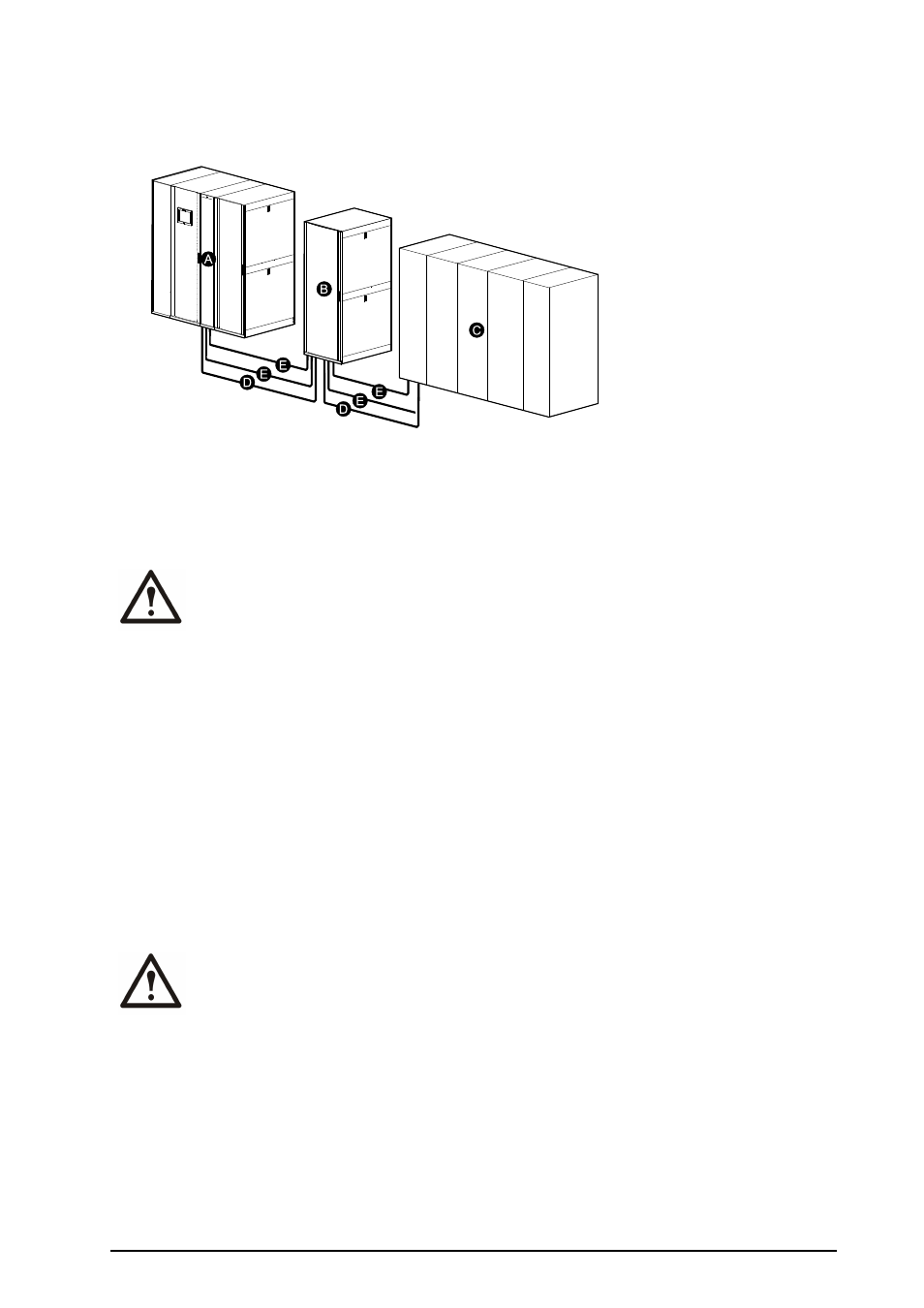

BBE с удаленным размещением в системах с
нижним кабельным вводом
A. Шкаф нижнего
ввода
B. Шкаф
выключателя
батареи
C. Батарейный блок
D. Кабель
заземления/кабель
с оплеткой из
полиэтилена
E. Кабели батарей
Подготовка BBE к прокладке кабелей в системах с
верхним кабельным вводом
Внимание: Операции сверления или разрезания не следует выполнять поверх или
внутри корпуса.
1.
Ослабьте четыре винта внутри BBE.
2.
Поднимите переднюю часть верхней крышки и выдвиньте крышку.
3.
Просверлите/пробейте отверстия для кабелей.
4.
Установите крышку на место и установите изоляционные трубы (в случае необходимости).
Убедитесь в отсутствии острых краев, которые могут повредить провода.
5.
Пропустите кабели через верхнюю часть BBE к кабельному отсеку.
Подготовка BBE к прокладке кабелей в системах с
нижним кабельным вводом
Внимание: Операции сверления или разрезания не следует выполнять поверх или
внутри корпуса.
1.
Внутри BBE ослабьте 4 винта на задней нижней крышке и удалите ее.
2.
Просверлите/пробейте отверстия для кабелей.
3.
Установите крышку на место и установите изоляционные трубы (в случае необходимости).
4.
Убедитесь в отсутствии острых краев, которые могут повредить провода.
990–2746H-028
Symmetra™ PX с MBwD 250–500 кВт, 400/480 В Установка
