3.

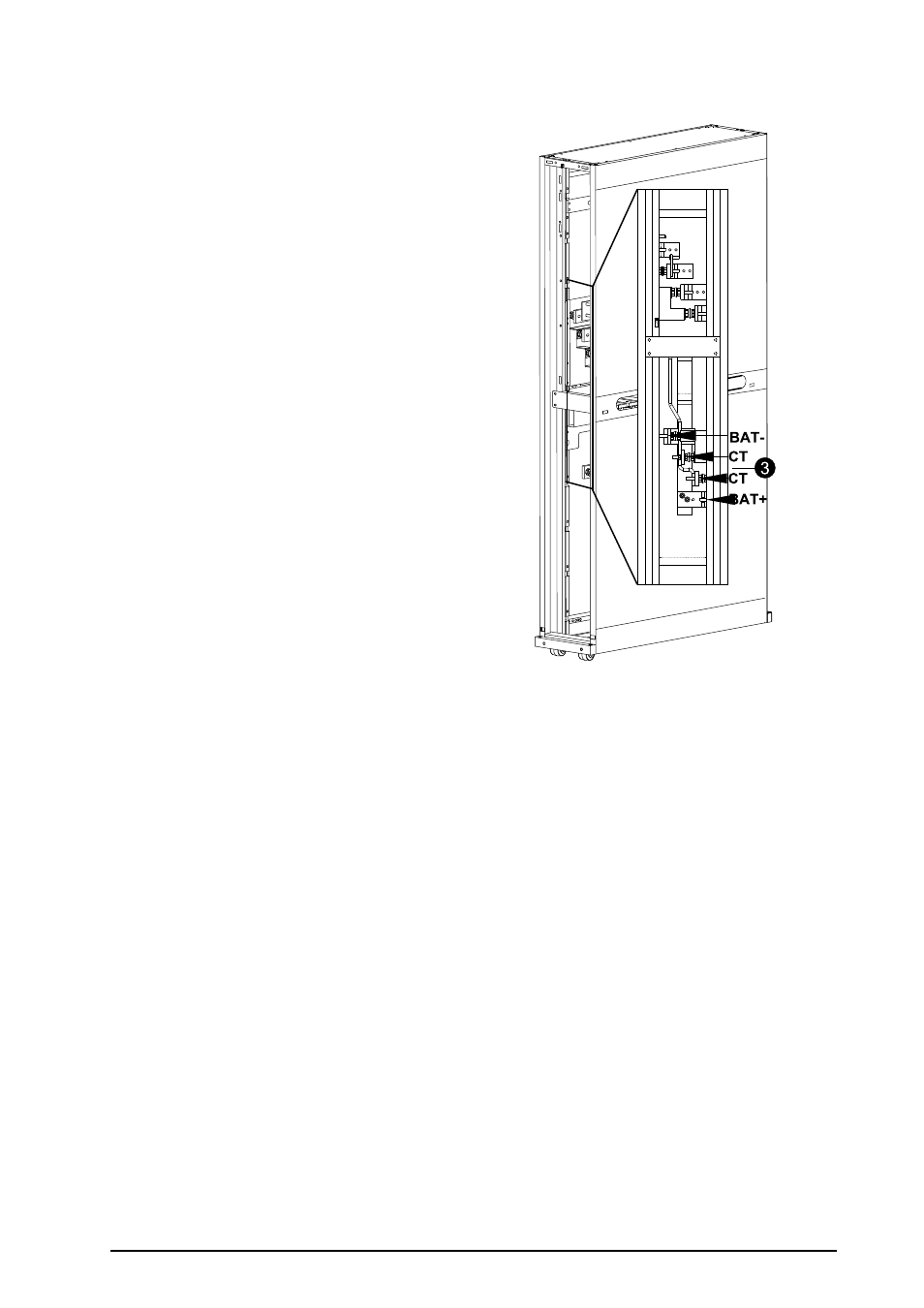

Подключите другой конец кабеля батареи
к кабельным отсекам BAT+, BAT- и CT
(средняя точка) в шкафу с нижним вводом.
Шкаф нижнего ввода
Коммуникационные кабели
Схема подключений аварийного выключателя
При наличии аварийного выключателя питания ИБП должен быть подключен к сухому контакту
или к внешнему аварийному выключателю питания (EPO) на 24 В постоянного тока.
Установки в США и Канаде
Цепь аварийного выключателя питания относится к классу 2 и малому по условиям безопасности
напряжению (SELV). Цепь SELV изолирована от первичной цепи посредством разделительного
трансформатора и сконструирована таким образом, что при нормальных условиях напряжение
ограничено 42,4 В постоянного тока для полной амплитуды или 60 В постоянного тока. Цепи SELV
и класса 2 должны быть изолированы от всех первичных цепей. Не подключайте цепи, отличные от
цепей SELV или класса 2, к клеммной колодке аварийного выключателя питания.
Установки в США:
•
Кабель CL2 класса 2 общего назначения
•
Кабель CL2 Plenum для прокладки в вертикальных шахтах или для соединения этажей
•
Кабель CL2 R Racer для прокладки в жилых помещениях и в каналах
•
Кабель CL2 XLimited для прокладки в жилых помещениях и в каналах
