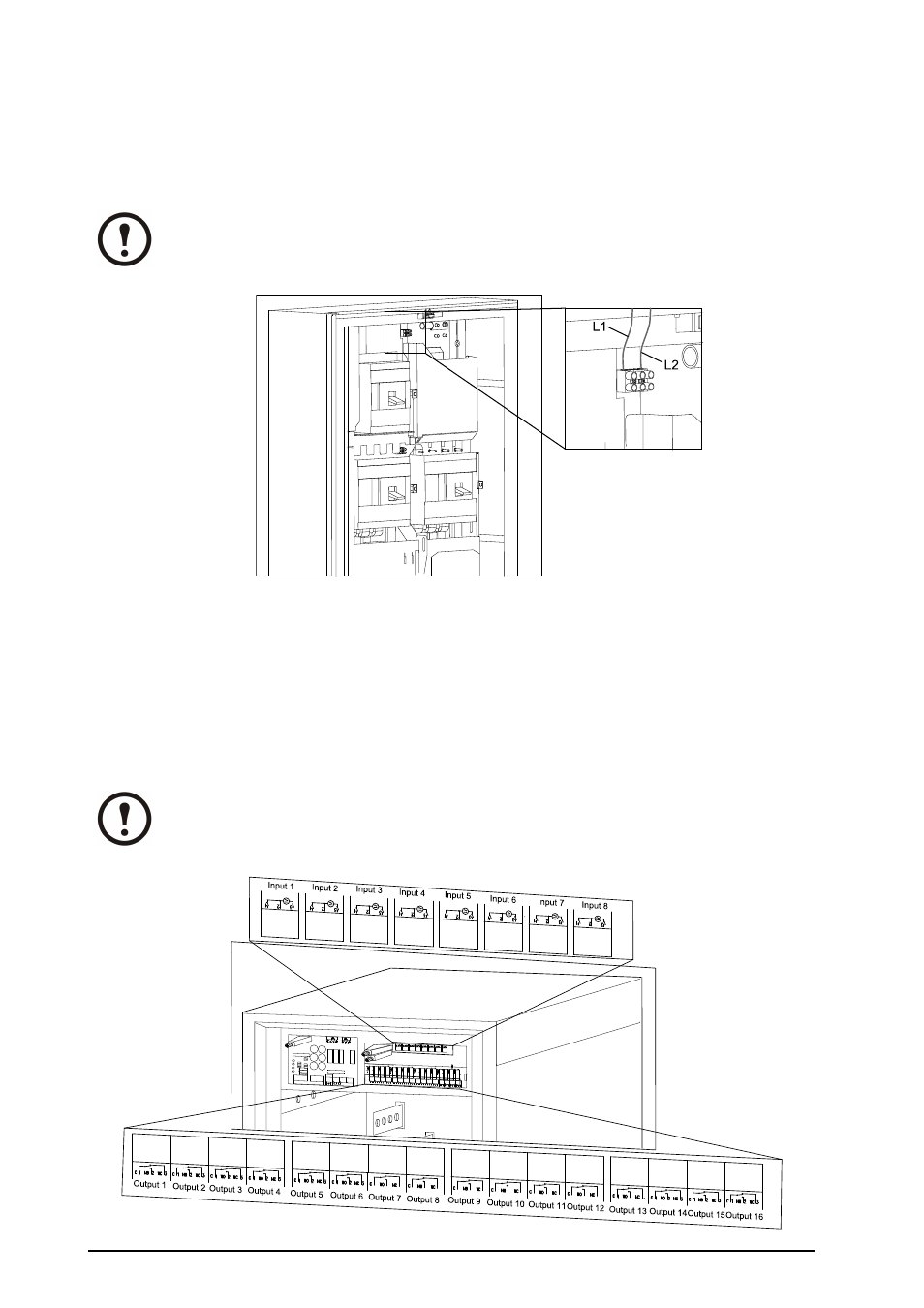

Подключите кабели внешней синхронизации к MBwD
(опционально)
1.
Подключите кабели внешней синхронизации к MBwD от L1 и L2 предпочитаемого
источника переменного тока к разъемам L1 и L2 MBwD.
Примечание: Установите предохранитель на кабель внешней синхронизации.
Входы/выходы реле
Релейная плата сообщает пользователю о режиме работы, состоянии и аварийных сигналах и имеет
восемь портов на стороне ввода и 16 выводов. Все входные напряжения должны иметь общее
заземление и опорный сигнал 0 В.
Все провода, подключаемые к релейной плате, считаются внешней проводкой с номиналом не менее
480 В переменного тока, кроме того, в них должны использоваться только медные проводники.
Примечание: Коммуникационные кабели к релейной плате следует прокладывать
через отверстия в правом переднем углу монтажного шкафа.
