Установка переходников
выключателей и автоматических
выключателей
Предупреждение: Перед добавлением переходников выключателей и
автоматических выключателей необходимо полностью выключить систему.

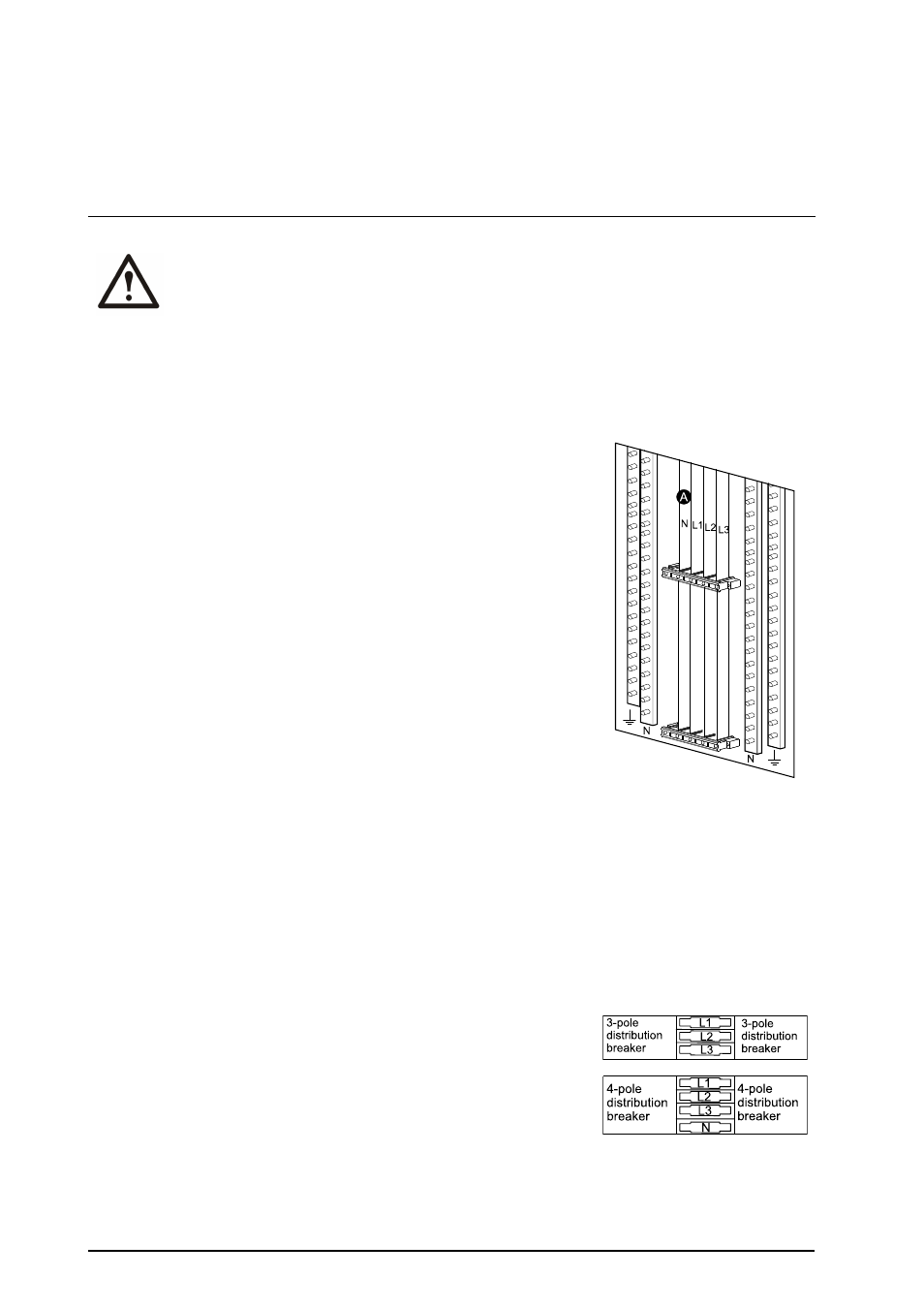

Распределительная панель
Распределительная панель находится во внешнем байпасе с
распределением (MBwD) системы Symmetra PX 250/500 кВт.
Стандартная распределительная панель оснащена тремя фазами
(L1-L3) для трехполюсных автоматических выключателей. Для
использования с 4-полюсными автоматическими выключателями в
странах, где требуется наличие изолированной нейтрали, установку
нейтральной шины должны выполнять специалисты APC, которые
обеспечат выключатели нейтралью.
Гибкость распределительной панели позволяет использовать на
одной и той же панели стойки различных размеров.
A. Дополнительная нейтральная шина.
Переходники выключателя
Автоматические выключатели подключаются к панелям при
помощи переходника выключателя и доступны в трех размерах
стойки: T1, T3 и T5. Переходники выключателя оснащены
клеммами для подключения двух автоматических выключателей,
а также контактами на задней части, которые подключаются к
выходным направляющим.
Клеммы трехполюсного автоматического выключателя имеют
обозначения L1, L2 и L3 (сверху вниз).
Клеммы 4-полюсного автоматического выключателя имеют
обозначения L1, L2, L3 и N (сверху вниз).
В приведенной ниже таблице указаны несколько переходников выключателя, которые можно
вставлять в распределительную панель:
32 Symmetra™ PX с MBwD 250–500 кВт, 400/480 В Установка 990–2746H-028
