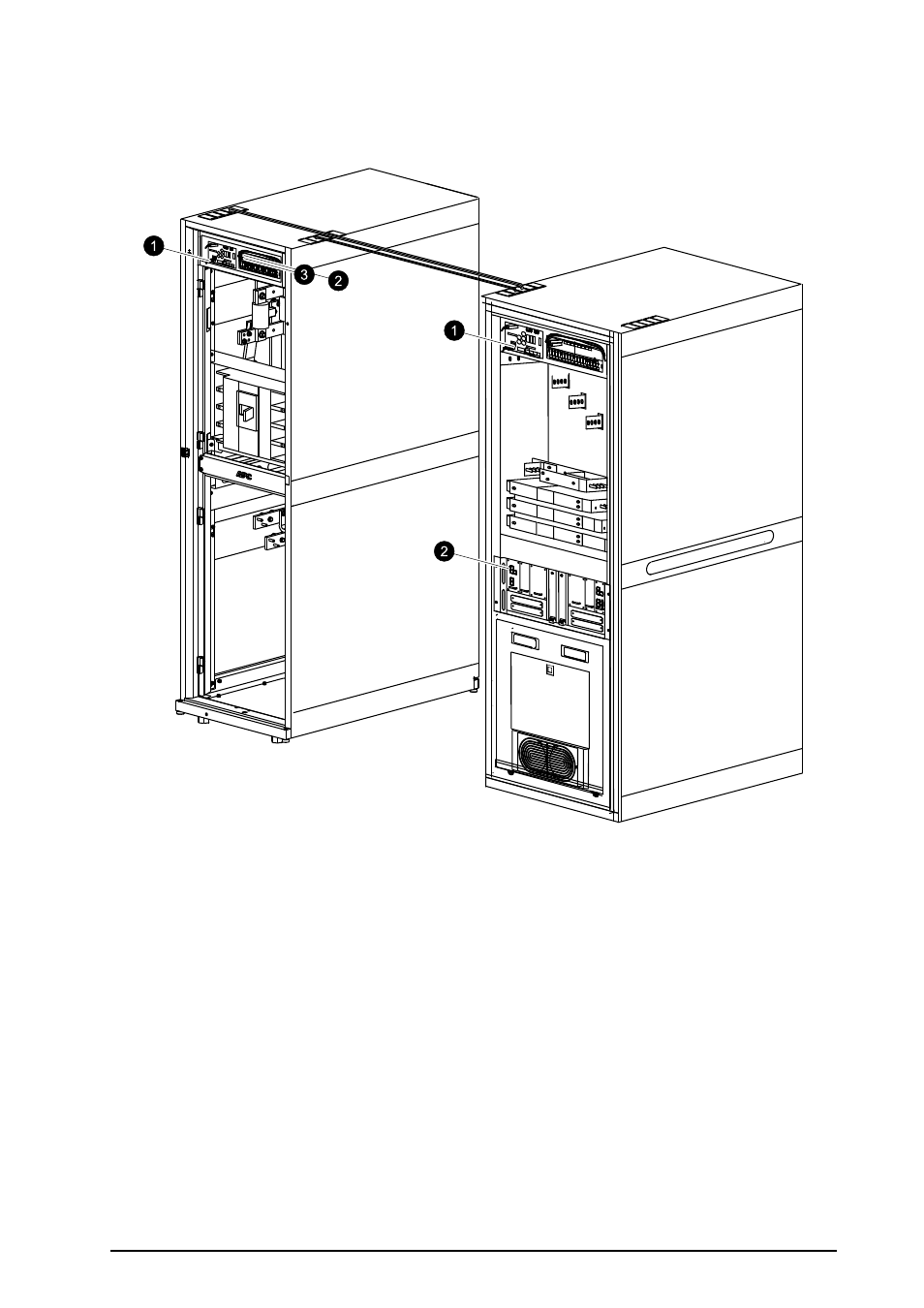

Подключение коммуникационных кабелей между шкафом
входа/выхода/байпаса и монтажным шкафом с автоматическими
выключателями батарей
1.
Соедините кабелем ECT (0W3759) разъем J6500 платы ECT (0P4711) в шкафу
входа/выхода/байпаса с разъемом J6500 платы ECT (0P4711) монтажного шкафа с
автоматическими выключателями батарей. В монтажном шкафу с автоматическими
выключателями батарей прикрепите кабель ECT (0W3759) к фиксатору кабеля в нижнем
левом углу.
2.
Соедините кабелем Abus (0W3758A) клемму Abus на плате внешних подключений в шкафу
входа/выхода/байпаса с верхней клеммой J2 Abus на вспомогательной плате контроля. В
монтажном шкафу с автоматическими выключателями батарей прикрепите кабель Abus
(0W3758A) к фиксатору кабеля в верхнем правом углу.
3.
Убедитесь, что на клемму J4 вспомогательной платы контроля в монтажном шкафу с
автоматическими выключателями батарей установлена заглушка 0W03913.
