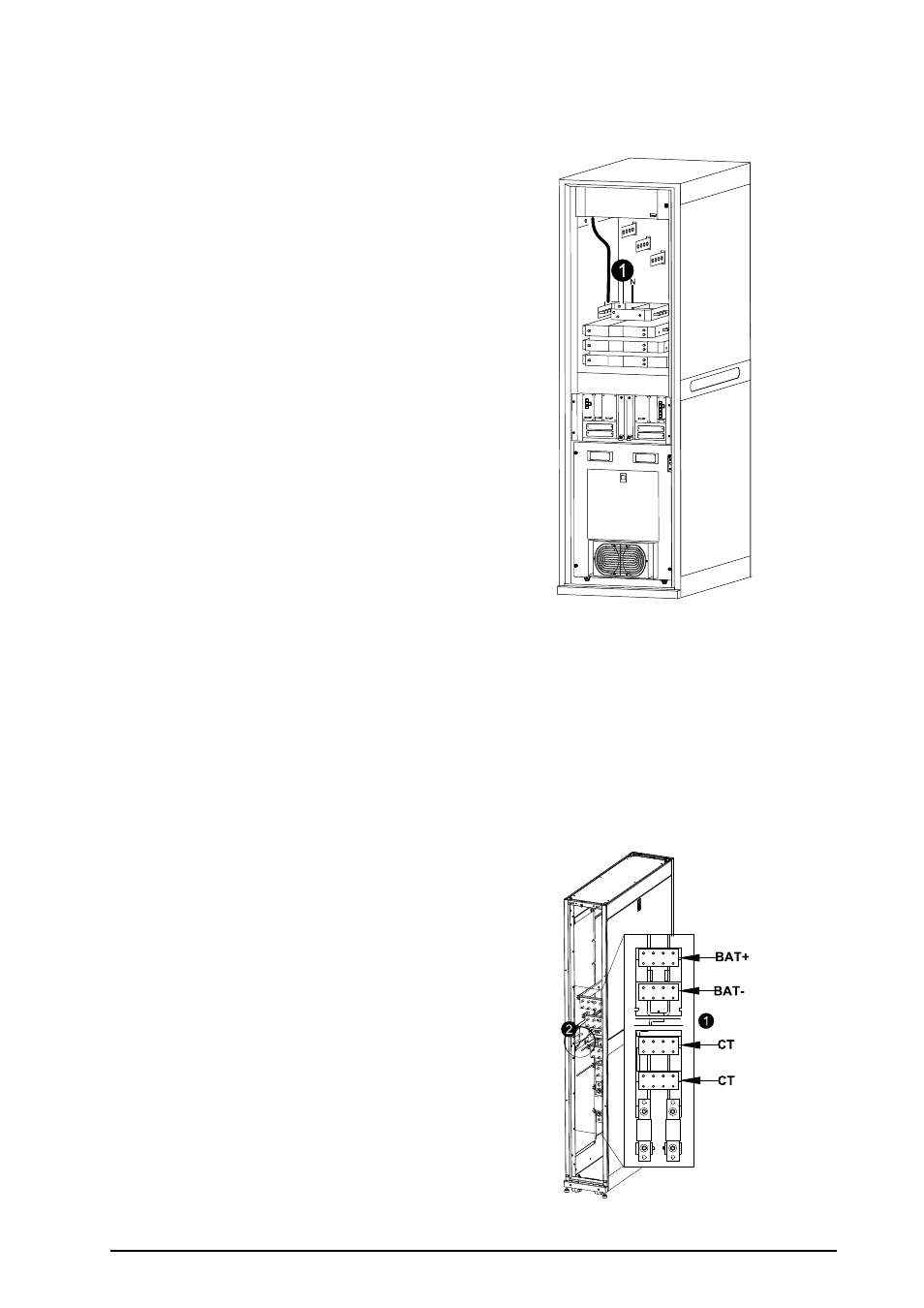

Подключение технического заземления
1. Подключите заземляющий электрод к шине
нейтрали в шкафу входа/выхода/байпаса
к клемме с меткой Grounding Electrode
Terminal — E(Клемма заземляющего
электрода — E). Входной/выходной/байпасный шкаф
Подключение кабелей батареи в системах с
отдельным батарейным массивом
Подключение кабелей батареи в системах с верхним кабельным
вводом
1. Подключите один конец кабеля батареи
к кабельным отсекам BAT+, BAT- и
CT (средняя точка) в боковом шкафу с
батареями.
2. Подключите кабель заземления/кабель с
оплеткой из полиэтилена.
Боковой шкаф с батареями
990–2746H-028 Symmetra™ PX с MBwD 250–500 кВт, 400/480 В Установка 21
