Установка батарейного шкафа
с выключателем (поставляется
дополнительно)
Установка батарейного шкафа с выключателем (BBE) со шкафом для силовых модулей или
удаленно.

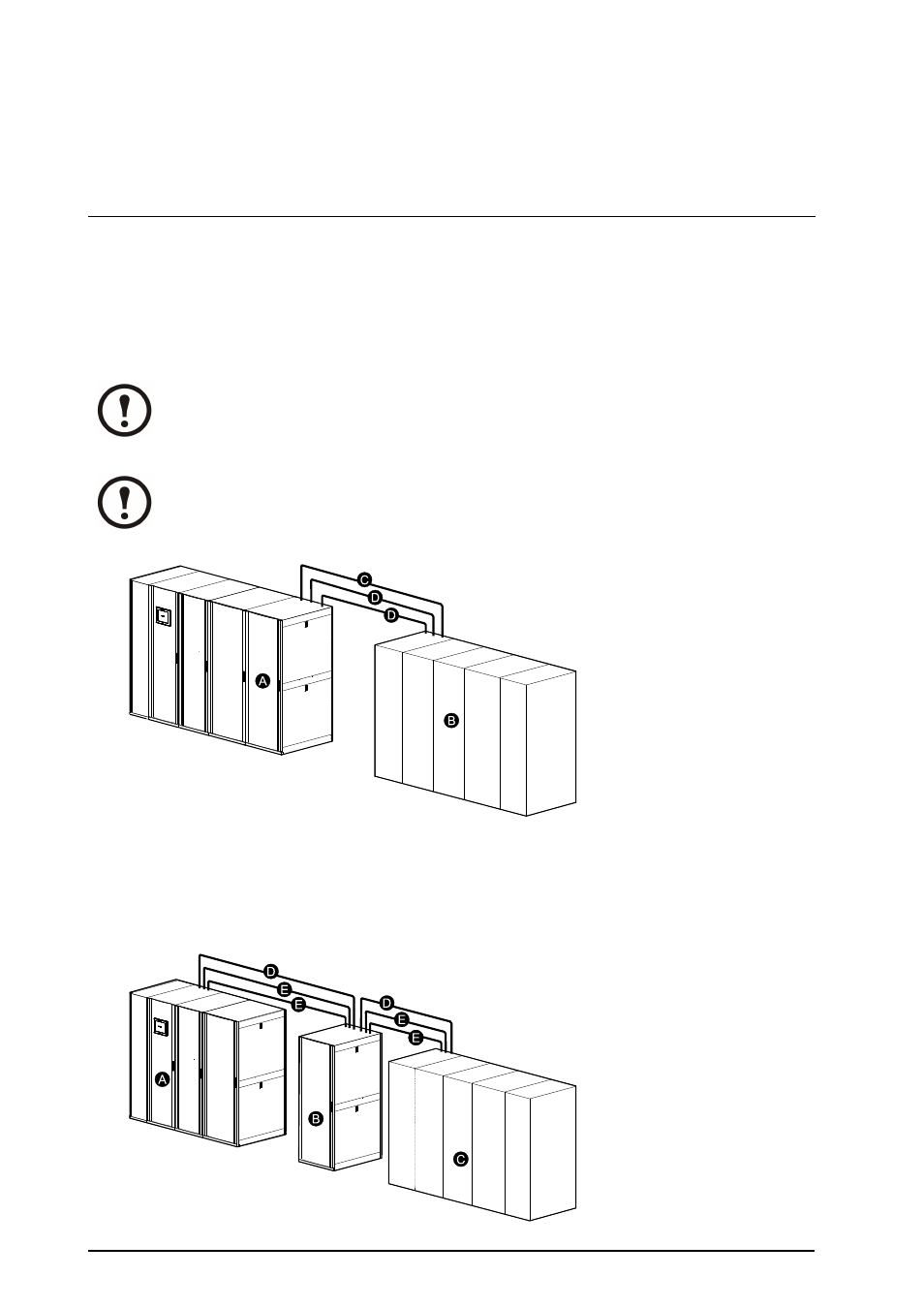

BBE с упрощенным типом подключения
Примечание: В системах с BBE с упрощенным типом подключения заземление BBE
реализуется с помощью монтажного набора.
Примечание: В системах с упрощенным типом подключения BBE выход постоянного
тока прокладывается специалистами APC между выключателем батарейного шкафа и
шкафом для силовых модулей.
A. Шкаф
выключателя
батареи
B. Батарейный блок
C. Кабель
заземления/кабель
с оплеткой из
полиэтилена
D. Кабели батарей
BBE с удаленным размещением в системах с
верхним кабельным вводом
A. Входной/выходной/байпасный
шкаф
B. Шкаф
выключателя
батареи
C. Батарейный блок
D. Кабель
заземления/кабель
с оплеткой из
полиэтилена
E. Кабели батарей
36
Symmetra™ PX с MBwD 250–500 кВт, 400/480 В Установка
990–2746H-028
