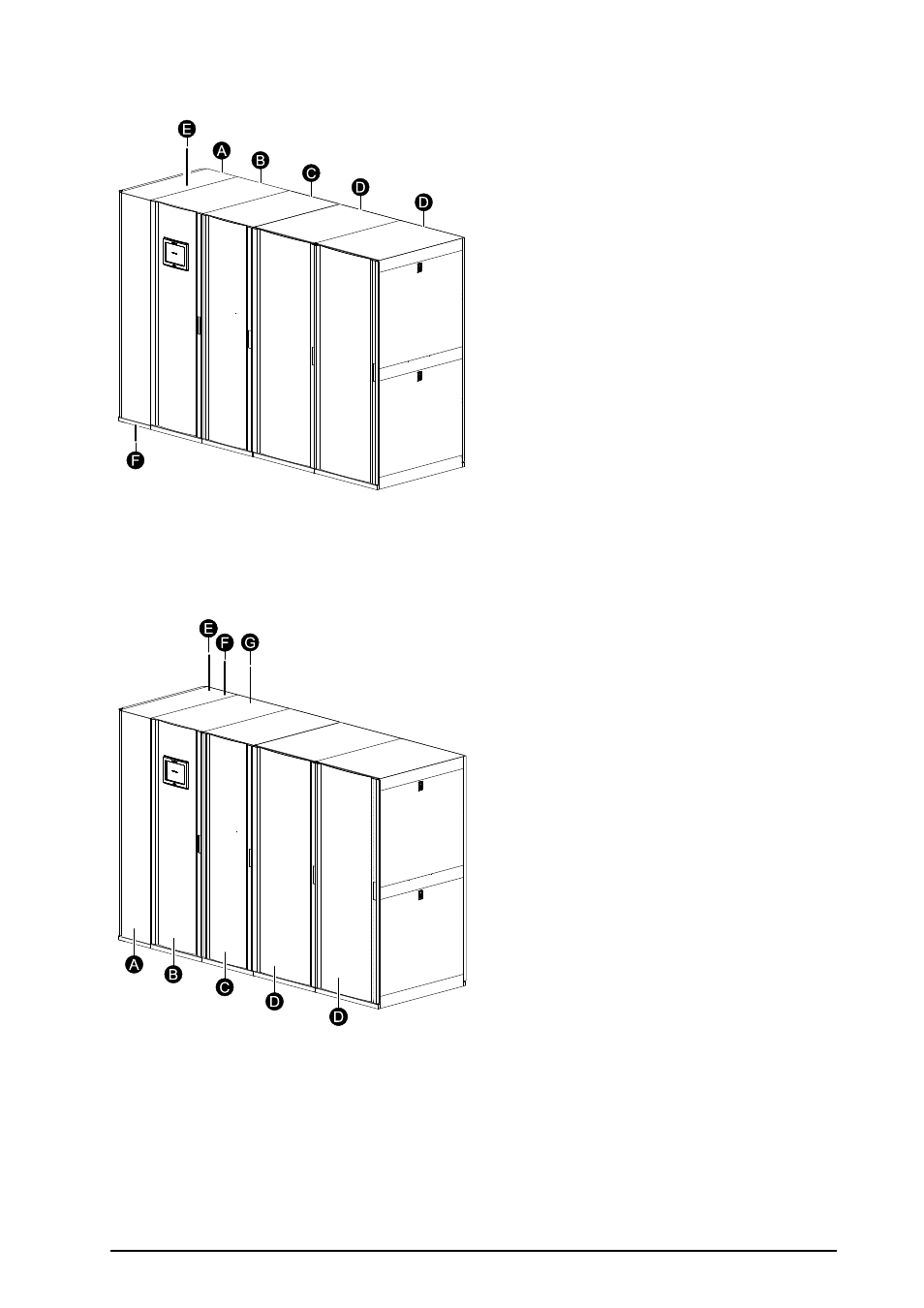

Системы с нижним вводом и упрощенным типом подключения

A. Панель сервисного байпаса с

распределением (MBwD)

B. Вход/выход/байпас

C. Шкаф силового модуля

D. Батарейный шкаф

E. Кабели выхода

F. Кабели входа

Двойной ввод питания

Системы с верхним вводом и упрощенным типом подключения

A. Внешний байпас с распределением

(MBwD)

B. Вход/выход/байпас

C. Шкаф силового модуля

D. Батарейный шкаф

E. Кабели входа байпаса

F. Кабели выхода

G. Кабели входа питания

990–2746H-028

Symmetra™ PX с MBwD 250–500 кВт, 400/480 В Установка
