Подключение силовых кабелей
Обзор кабелей
Компания APC рекомендует пропускать выходящие кабели через верхнюю часть внешней панели
байпаса с распределением. Кабели также можно пропускать через нижнюю часть. Пропускание
выходящего кабеля не влияет на прокладку электрокабелей и кабелей байпаса.

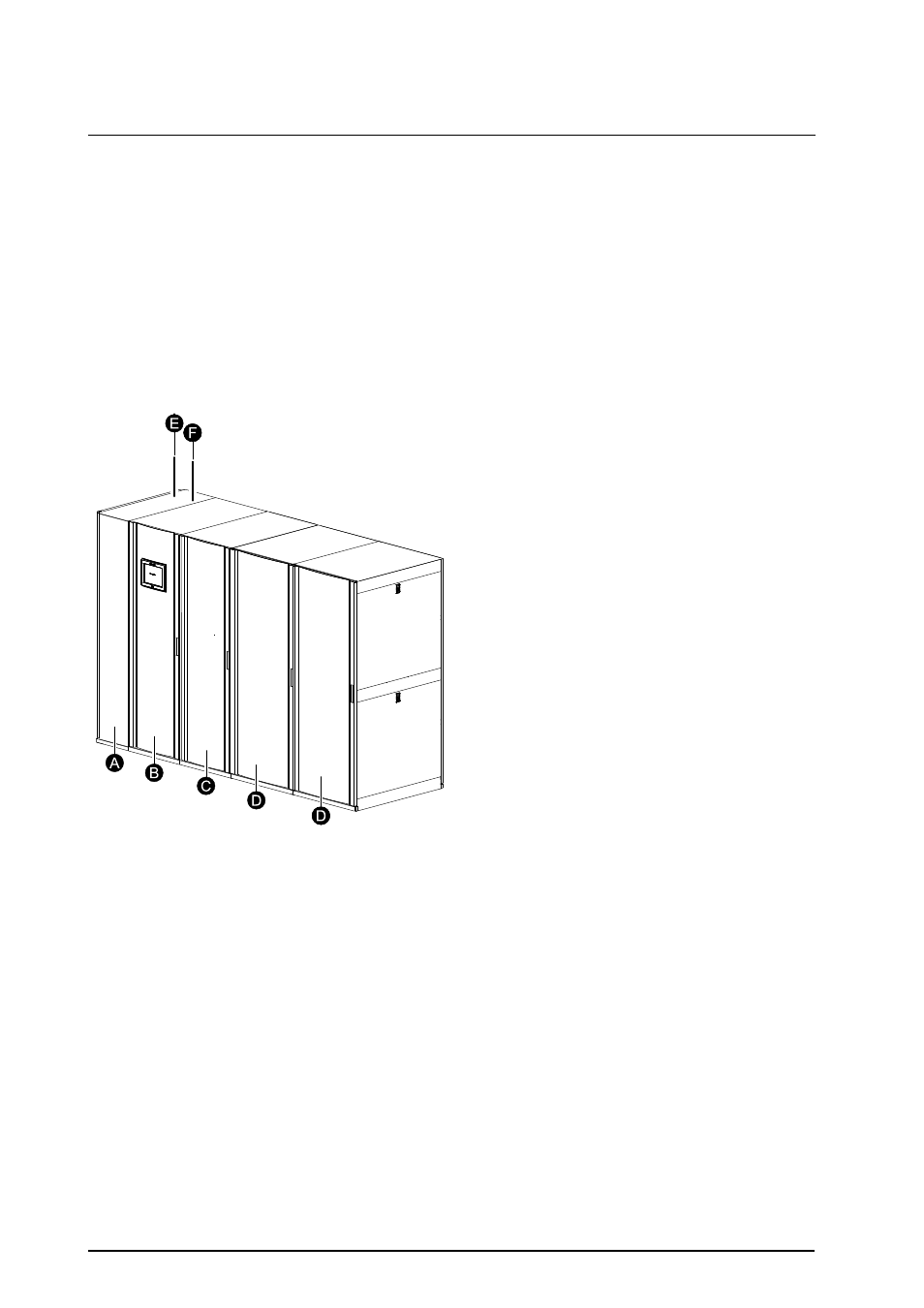

Одинарный ввод питания
Системы с верхним вводом и упрощенным типом подключения
A. Панель сервисного байпаса с
распределением (MBwD)
B. Вход/выход/байпас
C. Шкаф силового модуля
D. Батарейный шкаф
E. Кабели выхода
F. Кабели входа
10 Symmetra™ PX с MBwD 250–500 кВт, 400/480 В Установка 990–2746H-028
