Aansluitingen / Соединения / Połączenia

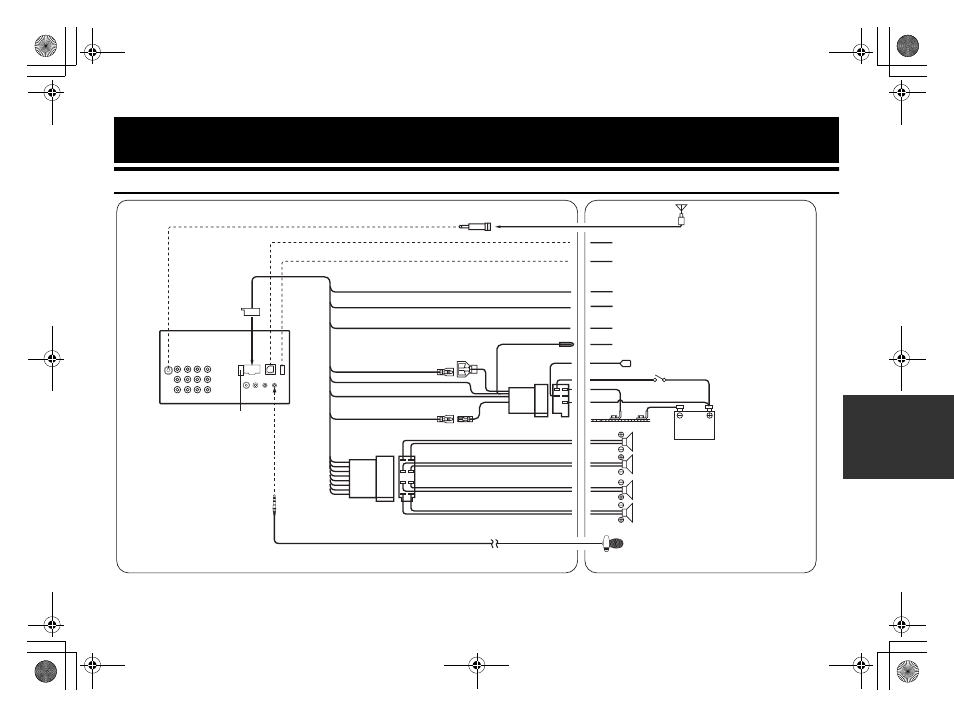

Aansluitingen-1/2 / Соединения-1/2 / Połączenia-1/2
FUSE (15A)
Naar navigatiesysteem/
К системе навигации/Do systemu
nawigacji
Naar USB-geheugen of iPod/iPhone/
К USB-накопителю
или iPod/iPhone/Do pamięci USB lub iPod/iPhone
Antenna
ISO Antenna Plug
ISO/JASO Antenna Adapter
(sold separately)
Naar versterker of equalizer/
К усилителю или эквалайзеру/
Do wzmacniacza lub korektora
Naar automatische antenne/
К питанию антенны/Do
anteny elektrycznej
Naar de signaalkabel voor de handrem/
К сигнальному проводу
стояночного тормоза/Do przewodu sygnałowego hamulca postojowego
Battery
Ignition key
Rear Right
Front Right
Speakers
(Geel/Blauw)/
(Желтый/синий)
/
(żółty/niebieski)
(Oranje)/
(Оранжевый)
/
(pomarańczowy)
(Wit/Bruin)/
(Белый/коричневый)
/
(biały/brązowy)
(Blauw/Wit)/
(Синий/белый)
/
(niebieski/biały)
(Geel)/
(Желтый)
/
(żółty)
(Groen/Zwart)/
(Зеленый/черный)
/
(zielony/czarny)
REMOTE OUT
REVERSE
PARKING BRAKE
(Wit)/
(Белый)
/
(biały)
(Groen)/
(Зеленый)
/
(zielony)
(Rood)/
(Красный)
/
(czerwony)
(Wit/Zwart)/
(Белый/черный)
/
(biały/czarny)
(Grijs/Zwart)/
(Серый/черный)
/
(szary/czarny)
(Grijs)/
(Серый)
/
(szary)
Front Left
Rear Left
ACC
BATTERY
(Zwart)/
(Черный)
/
(czarny)
(Paars/Zwart)/
(Фиолетовый/черный)
/
(fioletowy/czarny)
(Paars)/
(Фиолетовый)
/
(fioletowy)
Naar invoerkabel voor afstandsbediening/
К входному
проводу ДУ/Do przewodu wejściowego
Naar de pluskant van de signaalkabel voor het achteruitrijlicht
van de auto/
К положительному полюсу сигнального
провода лампы заднего хода автомобиля/Do strony
dodatniej przewodu sygnałowego lampy cofania samochodu
GND
Microphone (Included)
15A
*
*
(Blauw/Wit)/
(Синий/белый)
/
(niebieski/biały)
