Принадлежности
Прокладка кабелей при использовании адаптера для рулона большого диаметра
66
P1028247-151 Вер. A
KR203 Руководство интегратора аппаратного обеспечения
25.06.2010
Прокладка с правой стороны
1. Подключите датчик малого остатка рулона к принтеру.

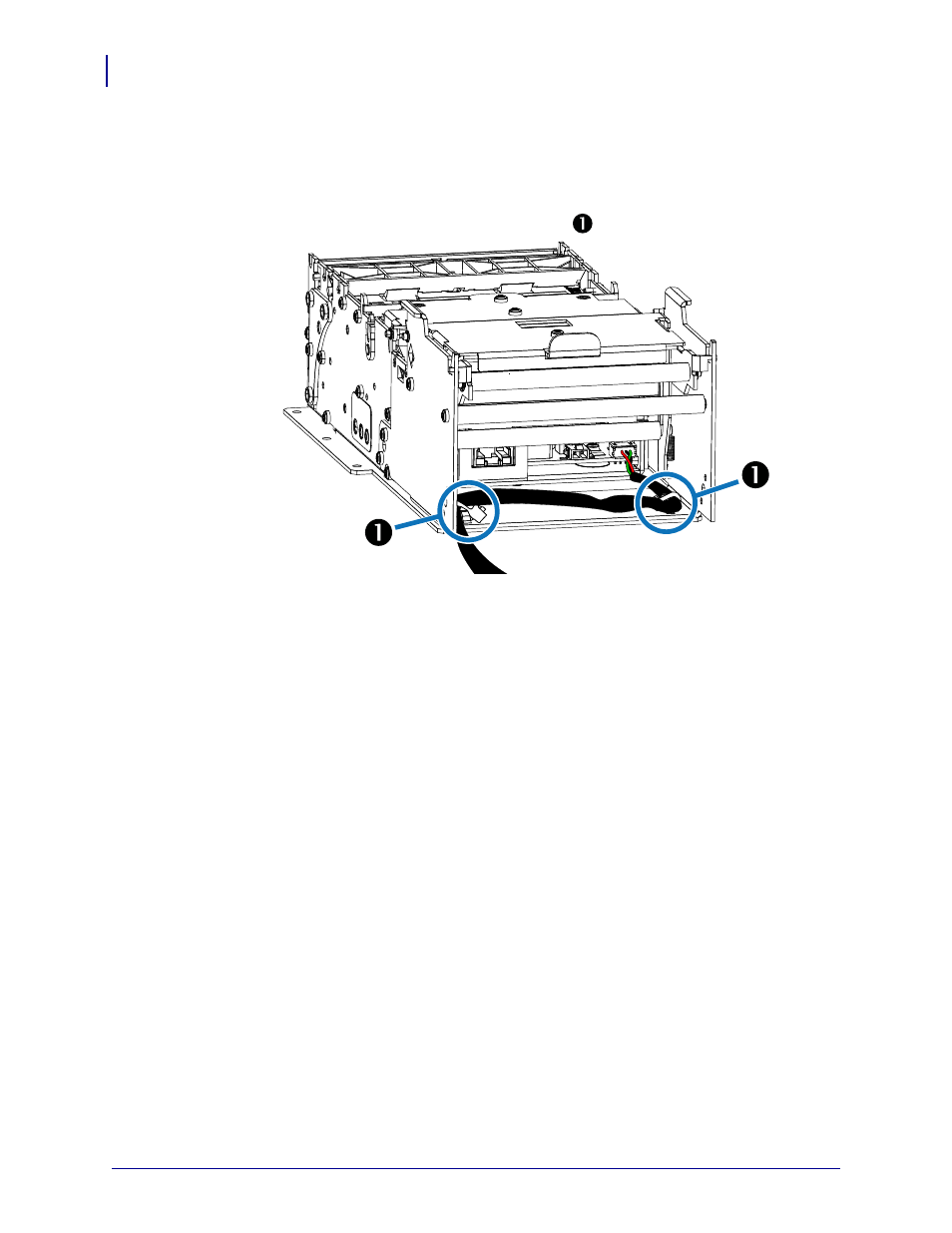

2. Прикрепите провода к точкам крепления на адаптере рулона большого диаметра,
используя пластиковые хомуты для кабелей ,
как показано на рисунке.
3. Проложите провода под универсальным держателем рулона, выведите их
наружу и закрепите их, используя пластиковые хомуты для кабелей.
4. Присоедините датчик к держателю рулона с помощью винта.
Кабель питания
Поскольку на кабеле питания имеется ферритовый бочонок, необходимо проложить
кабель так, чтобы он не помешал работе адаптера рулона большого диаметра.
При использовании источника питания, отличного от прилагаемого блока питания,
провода следует прокладывать вдоль левой стороны адаптера для рулона большого
диаметра, используя пластиковый хомут для кабелей в точке крепления.
Кабели данных
Кабели данных прокладываются вдоль правой стороны адаптера для рулона
большого диаметра. Прикрепите кабели к точке крепления на адаптере рулона
большого диаметра, используя пластиковые хомуты для кабелей.
