Подключение
Подключение принтера к компьютеру
26
P1028247-151 Вер. A
KR203 Руководство интегратора аппаратного обеспечения
25.06.2010
Подключение принтера к компьютеру
Требования к интерфейсному кабелю
Кабель передачи данных должен быть полностью экранирован и оснащен
металлическими или металлизированными разъемами. Экранированный кабель
и металлизированные разъемы необходимы для предотвращения излучения и
защиты от электрических помех.
Кроме того, на конце кабеля, подключаемом к компьютеру, должен находиться
ферритовый сердечник. Это позволит защитить компьютер от любых электрических
помех, создаваемых принтером.
Требования к интерфейсу USB
Универсальная последовательная шина (USB 2.0) обеспечивает быстрый
интерфейс, совместимый с существующим аппаратным обеспечением компьютера.
Технология Plug and Play гарантирует простоту и удобство подключения. К одному
порту/концентратору USB допускается подключать несколько принтеров.
При использовании кабеля USB (не входящего в комплектацию принтера)
удостоверьтесь, что кабель или упаковка кабеля для обеспечения совместимости
с USB 2.0 имеет отметку Certified USB™ (см. ниже).

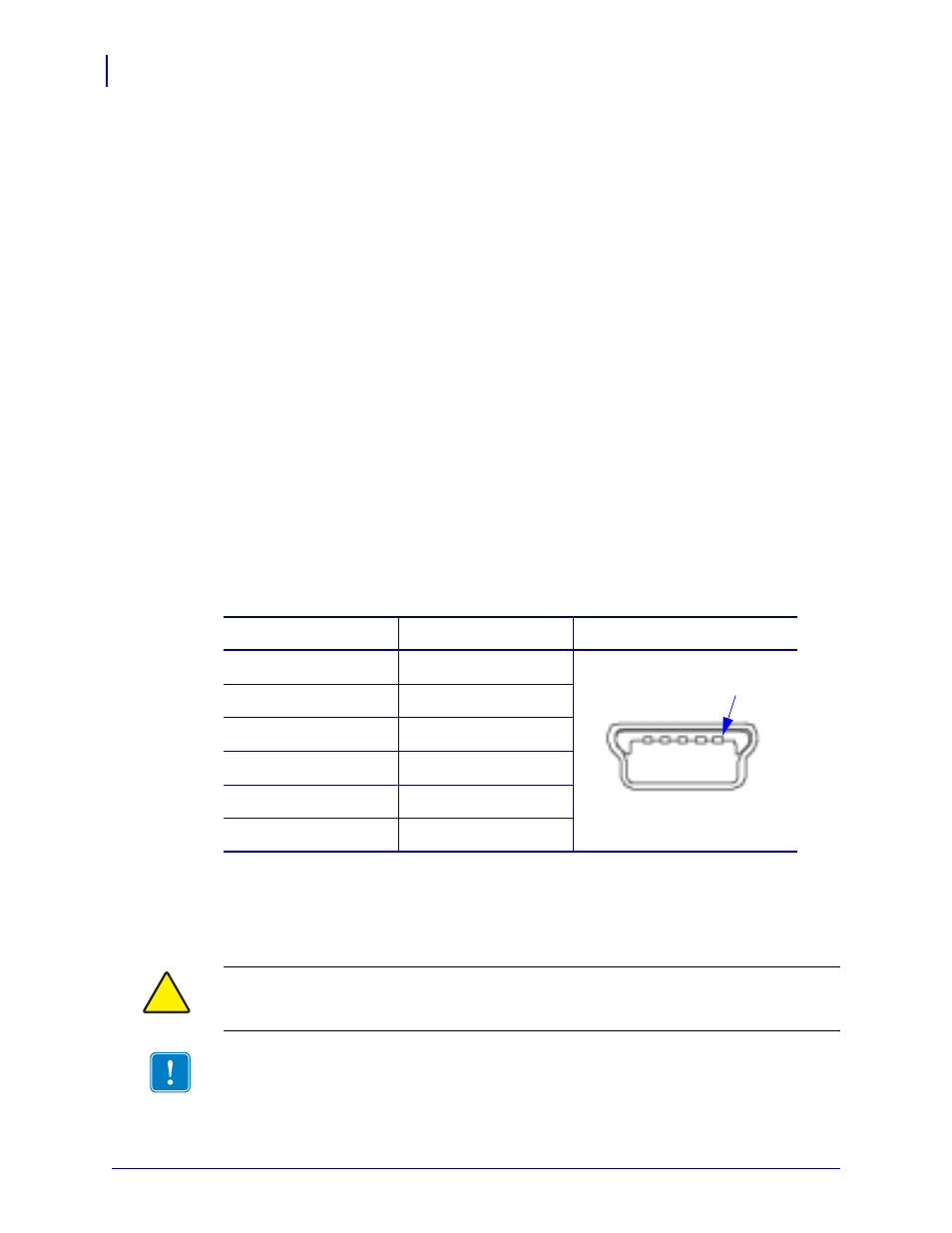

На следующем рисунке показан кабель для использования интерфейса USB принтера.
Список поддерживаемых операционных систем, а также последнюю версию
драйвера принтера можно найти на сайте компании Zebra:
http://www.zebra.com
Внимание! • Перед подключением интерфейсного кабеля выключите киоск. Перед
подсоединением или отсоединением интерфейсных кабелей необходимо обязательно
убедиться, что в этот момент блок питания присоединен к электросети и принтеру.
Важно • Данный принтер соответствует части 15 правил Федеральной комиссии по
связи, относящейся к цифровым устройствам класса B, поскольку в нем использованы
полностью экранированные кабели данных. Применение неэкранированных кабелей
передачи данных может привести к превышению норм по уровню излучения,
установленных для устройств класса B.
Контакт
Сигнал
1
Vbus — не подсоед.
2
D-
3
D+
4
Не подсоед.
5
Земля
Корпус
Экран / заземление
Контакт 1
