Введение
Мобильный прин
тер с
ерии QLn
Кр
ат
кое р
ук
ово
дс
тво поль
зов
ат
еля
1
Введение
Установка и зарядка батареи
Загрузка носителя
Подключение принтера /
Элементы управления
Очистка / Устранение
неисправностей
Аксессуары / Контактная
информация
Введение
Благодарим вас за остановку своего выбора на
мобильных принтерах Zebra серии QLn™. Благодаря
новаторскому конструктивному исполнению этот
неприхотливый принтер станет производительным и
эффективным дополнением вашего рабочего места. Применяя изделия
корпорации Zebra Technologies, вы получаете гарантированную
поддержку на уровне мировых стандартов, обеспечиваемую всем
вашим принтерам, программному обеспечению и комплектующим для
нанесения штрих-кодов.
В этом документе в удобной форме собрана краткая информация по
эксплуатации и техобслуживанию принтеров серии QLn.
Полная обновленная документация по этому принтеру
представлена в Руководстве пользователя принтеров серии QLn
.
QLn320
QLn220
Ширина носителя:
1,0 – 3,125 дюйма
(25,4 – 79,4 мм)
Ширина носителя:
0,63 – 2,18 дюйма
(16 – 55,37 мм)
Габариты принтера
В: 6,85 дюйма (173,659 мм)*
Ш: 4,65 дюйма (117,856 мм)
Г: 3,15 дюйма (76,9 мм)*
* с зажимом для крепления к поясному ремню
Габариты принтера:
В: 6,73 дюйма (170,9 мм)*
Ш: 3,60 дюйма (91,4 мм)
Г: 2,75 дюйма (69,9 мм)
* с зажимом для крепления к поясному ремню
Обязательно ознакомьтесь с листовкой «Важная
информация о правилах техники безопасности»,
входящей в комплект каждого принтера,
и «Технической памяткой», прилагаемой к каждой
аккумуляторной батарее. В этих документах
подробно изложены процедуры, обеспечивающие
максимальную надежность и безопасность при
эксплуатации принтера.
© ZIH Corp. 2010
P1031679-152 Ред. A

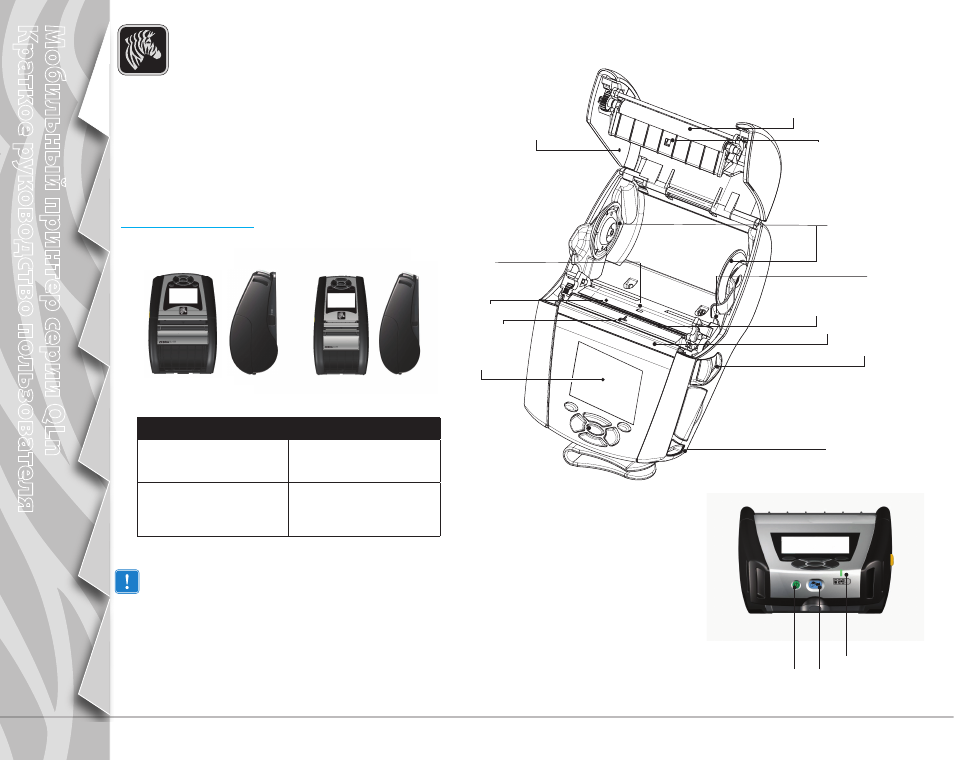

Основные узлы принтеров серии QLn
(показан принтер QLn320)
1.
Опорный валик
2.
Датчик полосы
3.
Диски поддержки рулонного носителя
4.
Планка для отрыва носителя
5.
Датчик присутствия этикетки
6.
Рычаг снятия этикеток
7.
Снимающая скоба
8.
Рычаг освобождения защелки
9.
Кнопочная панель
10.
Крепление ремня
11.
Жидкокристаллический экран
12.
Печатающая головка
13.
Крышка отсека рулонного носителя
14.
Датчик разрыва
15.
Кнопка питания
16.
Кнопка подачи носителя
17.
Светодиодный индикатор зарядки
2
8
6
7
12
10
13
14
1
11
5
4
3
15
16
17
