Zebra MZ series краткое руководство - Инструкция

Установка аккумулятора
Аккумуляторы поставляются в незаряженном виде. Перед началом использования необходимо
снять с нового аккумулятора защитную упаковку, установить его в принтер и полностью зарядить.
Важная информация по безопасности
Статические разряды и термопечать
Осторожно • Статические разряды
Разряды статического электричества могут повредить или вывести из строя
печатающую головку или электронные компоненты, используемые в данном
устройстве. НЕ ПРИКАСАЙТЕСЬ к печатающей головке или любым открытым
электронным компонентам.
Осторожно • Печатающая головка
При длительной работе печатающая головка может нагреваться до высокой
температуры. Используйте для обслуживания головки только специальный
чистящий фломастер, входящий в комплект поставки.
Техника безопасности в обращении с аккумуляторами
Неукоснительно соблюдайте все требования техники безопасности, изложенные в
памятке по эксплуатации литиево-ионных аккумуляторов, которая прилагается к каждому
аккумулятору.
Осторожно • Короткие замыкания
Не допускайте короткого замыкания контактов аккумуляторов. Короткое замыкание,
возникшее в результате соприкосновения контактов аккумулятора с проводящим
материалом, может привести к ожогам и иному ущербу для здоровья, а также к
возгоранию.
Это важно • Утилизация литиево-ионных аккумуляторов
Соблюдайте при утилизации аккумуляторных батарей для принтера установленные
правила. Требования к утилизации в разных местностях могут различаться.
Дополнительную информацию об утилизации аккумуляторов см. в Руководстве
пользователя серии MZ.
Осторожно • Используйте зарядные устройства Zebra
Применение любого зарядного устройства, явно не одобренного Zebra для использования
с ее аккумуляторами, может вызвать повреждение аккумуляторов и принтера, а также
приведет к аннулированию гарантии.
Поддержка по продукту
Чтобы получить поддержку по данному продукту, свяжитесь с Zebra Technologies по адресу: www.zebra.com
Северная и Южная Америка:
Zebra Technologies International, LLC
333 Corporate Woods Parkway
Vernon Hills, Illinois 60061-3109 USA
Телефон: +1.847.793.2600 или +1.800.423. 0422
Факс: +1.847.913.8766
Европа, Африка, Ближний Восток и Индия:
Zebra Technologies Europe Limited
Zebra House
The Valley Centre, Gordon Road
High Wycombe
Buckinghamshire HP13 6EQ, UK
Телефон: +44.1494.472872
Факс: +44.1494.450103
Азиатско-Тихоокеанский регион:
Zebra Technologies Asia Pacific, LLC
Полную информацию для связи см. в
разделе “About Zebra/Contact Us” на сайте
www.zebra.com
.
Телефон: +65-6858 0722
Факс: +65-6885 0838
MZ 220 MZ 320
1. Кнопка подачи
2. Индикатор состояния носителя
3. Порт USB
4. Гнездо зарядки аккумулятора
5. Датчик носителя
6. Крышка отсека носителя
7. Валик
8. Печатающая головка
9. Кнопка открытия защелки
10. Индикатор состояния связи
11. Окно ИК-связи
12. Индикатор состояния зарядки
13. Кнопка питания
14. Индикатор питания
15. Поясная защелка
16. Защелка аккумуляторного отсека
17. Крышка аккумуляторного отсека
18. Аккумулятор
19. Внешние контакты зарядки
Зарядка аккумулятора
Элементы управления принтера Загрузка носителя
Введение
Благодарим вас за то, что вы выбрали наш мобильный принтер серии Zebra
MZ. Благодаря своей новаторской конструкции эти принтеры, устойчивые к
неблагоприятным условиям среды, станут эффективной и производительной частью
вашего рабочего места. Их производит корпорация Zebra Technologies, поэтому вы
можете рассчитывать на первоклассную поддержку для всех принтеров штрихкода,
программного обеспечения и расходных материалов.
В этом документе в удобной форме представлена основная информация об
эксплуатации и обслуживании мобильных принтеров серии MZ. Полное описание
принтеров данной серии вы найдете в документе Руководство пользователя
серии MZ, который доступен в Интернете по адресу: http://www.zebra.com.

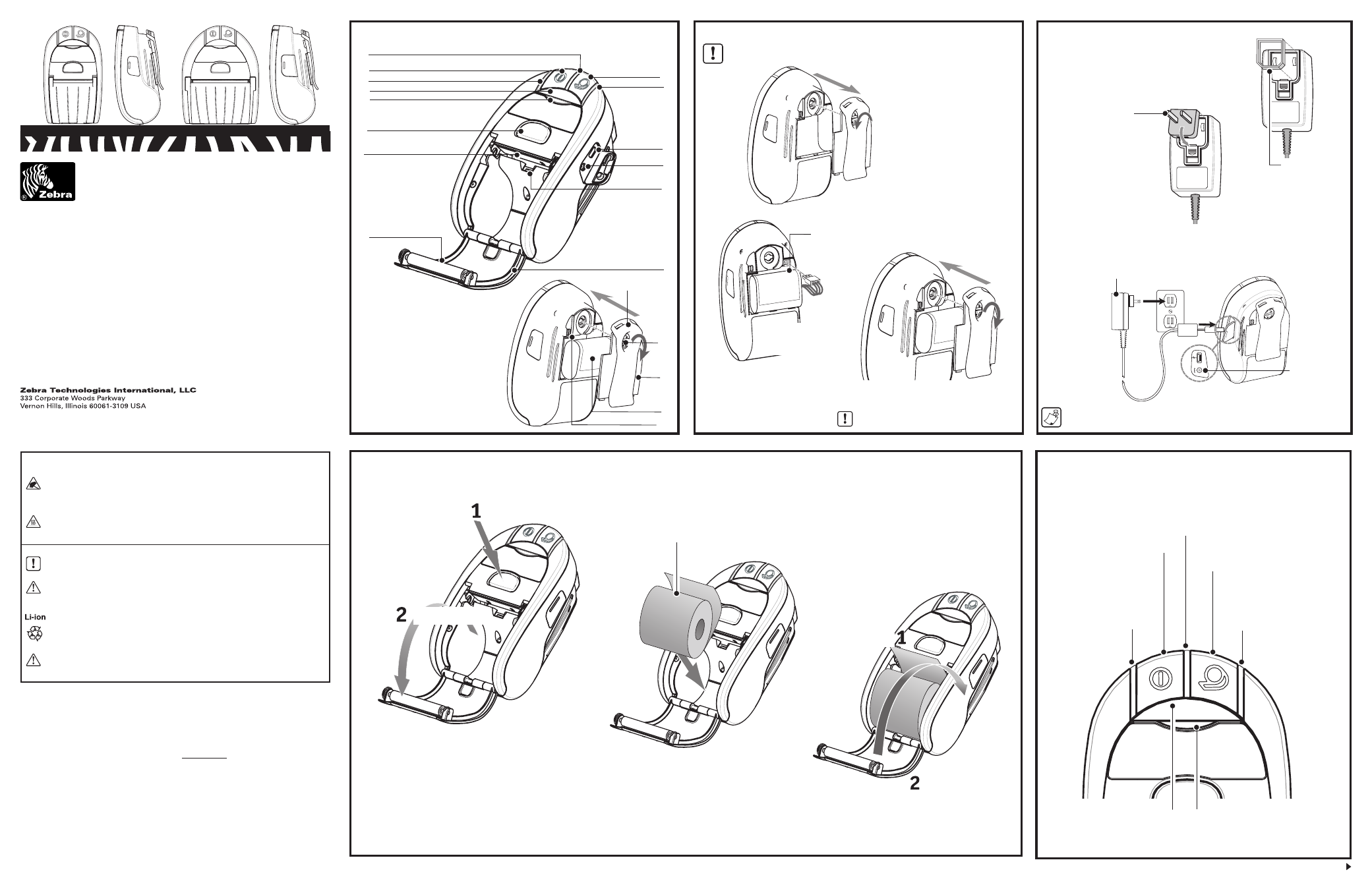

Информация о серии MZ
(на иллюстрациях представлена модель MZ 220)
Загрузите рулон носителя
Закройте крышку
Zebra ® MZ серия
Мобильные принтеры
Краткое руководство по запуску
QSG-MZS-004 версия A © ZIH Corp. 2006
См. на обороте
Во время зарядки аккумулятора вы можете пользоваться принтером. Тем не менее
продолжительная печать приведет к значительному увеличению времени зарядки.
Использование блока питания зарядного устройства
15
16
7
1
2
4
6
3
8
18
17
9
Кнопка питания
Нажмите и удерживайте кнопку,
чтобы включить устройство. Снова
нажмите кнопку для выключения. Кнопка подачи
Нажмите для продвижения носителя.
Отпустите, чтобы остановить его.
Индикатор связи (синий)
Непрерывно горящий индикатор
показывает, что беспроводная связь
установлена, а мигающий – что идет
передача данных.
Индикатор зарядки
(зеленый/желтый)
Зеленый индикатор
означает, что аккумулятор
полностью заряжен.
Желтый индикатор
показывает, что аккумулятор
заряжен менее чем на 90%.
Окно IrDA®
Чтобы установить связь по ИК-каналу,
эта область должна находиться на
линии прямой видимости от другого
устройства с поддержкой IrDA.
Индикатор состояния носителя
(желтый)
При нормальной работе индикатор
выключен; мигание индикатора
означает, что носитель отсутствует
или открыта крышка отсека носителя.
Индикатор питания (зеленый)
Показывает состояние электропитания
и аккумуляторов. Если индикатор горит
непрерывно, это означает, что остаточный
заряд аккумулятора превышает 30%.
Если индикатор мигает, это означает, что
остаточный заряд аккумулятора меньше 30%.
10
11
12
13
14
19
1. С помощью монеты поверните
фиксатор аккумуляторного
отсека на 1 /
4
оборота, как
показано на рисунке.
2. Снимите крышку
аккумуляторного
отсека
3. Подсоедините
разъем аккумулятора
к принтеру.
Аккумулятор
Обратите внимание на
положение этикетки
4. Установите на место крышку аккумуляторного
отсека и поверните фиксатор назад на 1/4 оборота,
чтобы закрепить ее.
Перед установкой крышки убедитесь, что ведущие
к аккумулятору провода не защемлены.
Убедитесь, что поставляемый
с принтером сетевой адаптер
соответствует местным
стандартам.
Чтобы установить сетевой
адаптер на блок питания, зацепите
его верхний край за полость
сетевого адаптера и поверните до
защелкивания.
Подготовка блока питания зарядного устройства
Извлеките блок питания из коробки. Снимите защитную
рамку с полости сетевого адаптера.
Сетевой адаптер
Защитная рамка
Снимите и
выбросите
5
Рулонный носитель
Обратите внимание на направление
разматывания носителя с рулона.
Вытяните носитель
из принтера
Закройте крышку отсека
Нажмите кнопку
защелки
Открывается крышка
отсека носителя
Откройте крышку отсека носителя
Вставьте
в гнездо
зарядного
устройства
на принтере
Блок питания зарядного устройства серии MZ арт. AT17947-1
Вход – переменный ток 110-240 В, 50-60 Гц, 0,6 А;
выход – постоянный ток 12 В, 1,25 А
Вставьте в розетку электросети
QSG-MZS-155 версия A © ZIH Corp. 2007 QSG-MZS-154
