Использование других принадлежностей с адаптером для
рулона большого диаметра
Универсальный держатель рулона
Универсальный держатель рулона (
) можно присоединить к любой стороне
адаптера для рулона большого диаметра. Кроме того, можно по-прежнему
использовать датчик малого остатка рулона (
) в данной конфигурации
(см.
«Прокладка кабелей при использовании адаптера для рулона большого
).

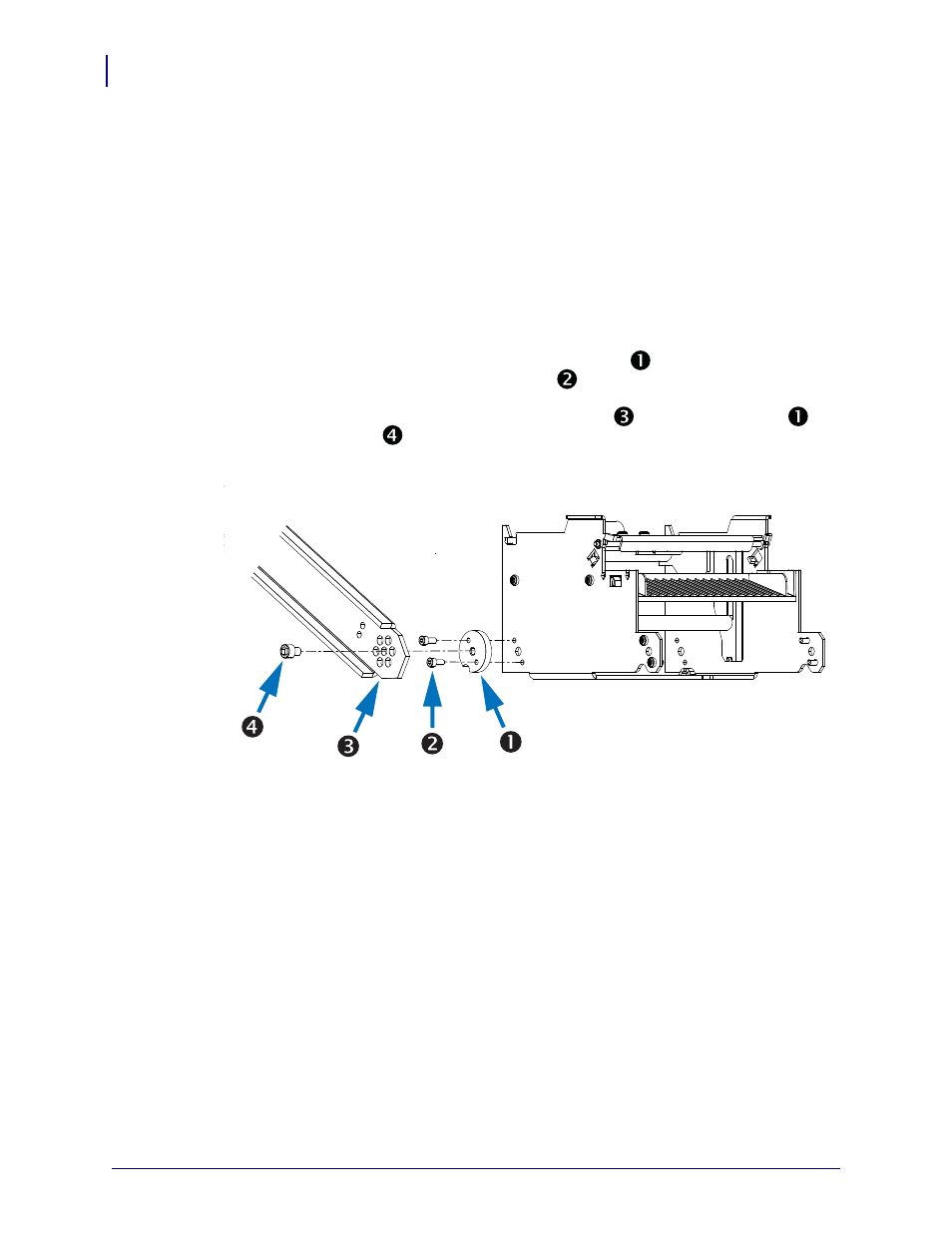

1. Указанным образом присоедините монтажный блок
к адаптеру для рулона
большого диаметра, используя два винта
.
2. Присоедините универсальный держатель рулона
к монтажному блоку
с помощью винта
.
Примечание • Принтер не показан для лучшей наглядности.
