57
Принадлежности
Блок питания принтера — 808099-004
25.06.2010
KR203 Руководство интегратора аппаратного обеспечения
P1028247-151 Вер. A
Блок питания принтера — 808099-004
Блок питания KR203 может быть легко включен в схему киоска. Блок питания легко
крепится к киоску с помощью хомутов.
Блок питания прошел испытания работы с принтером KR203, соответствует всем
требованиям эксплуатационной безопасности и имеет следующую спецификацию.
•
Выходное напряжение: 24 В
•
70 Вт, 90–264 В переменного тока, 47–63 Гц
•
Пиковая мощность: 243 Вт
•
Входной ток: 2,92 А макс.
•
Пусковой ток: 40 А макс. при напряжении переменного тока 115 В или
80 А макс. при напряжении 230 В
Подключение блока питания
1.
Вставьте штекер блока питания 24 В в разъем электропитания принтера.
Слегка потянув за штекер, проверьте, что защелка штекера электропитания
плотно зафиксирована.
2.
Подключите сетевой кабель к блоку питания. Вставьте вилку на другом конце
кабеля в розетку переменного тока нужного типа. При наличии сетевого
напряжения загорится индикатор блока питания.

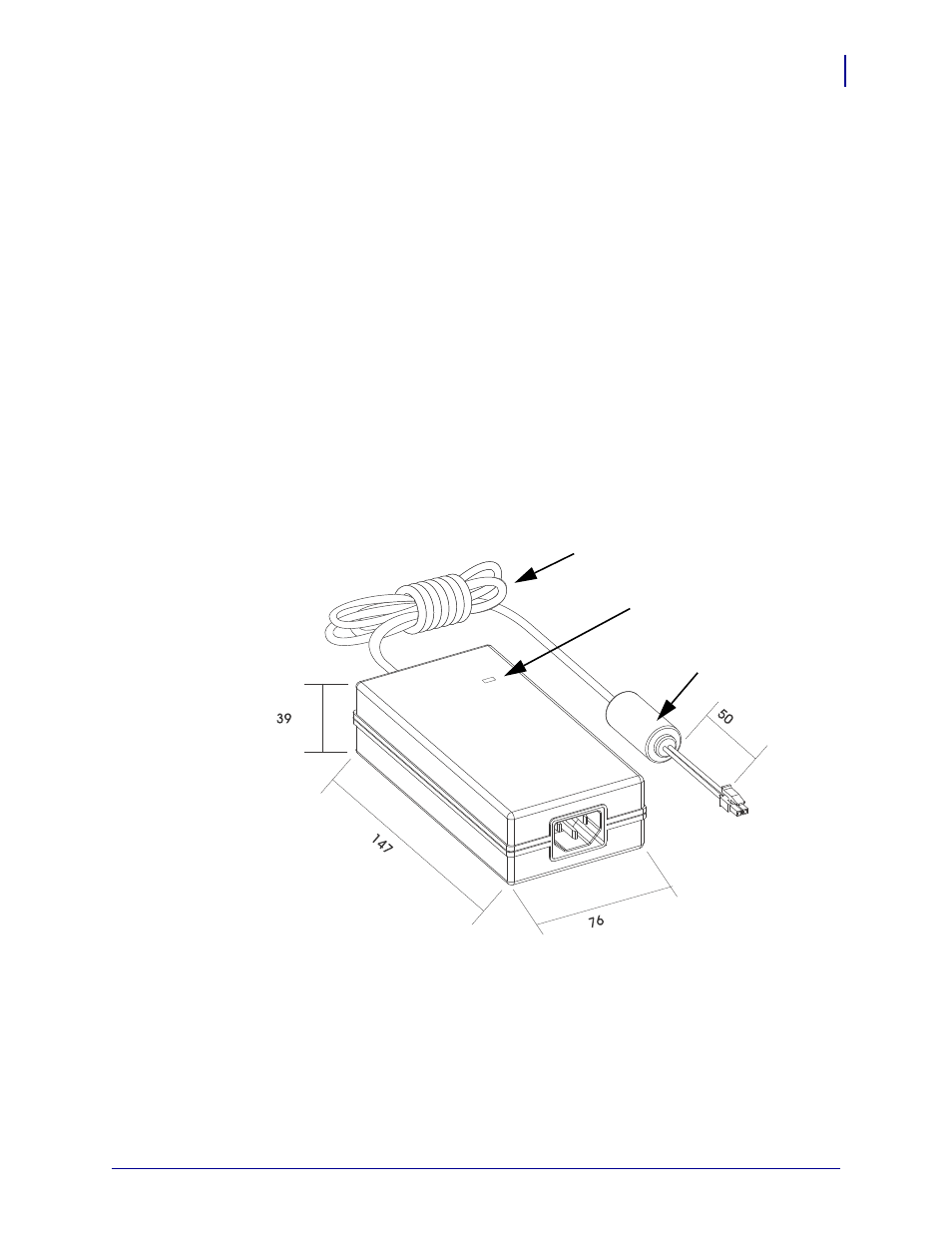

мм
мм
мм
мм
Длина кабеля с сетевым
фильтром составляет
минимум 174 мм
Сетевой фильтр
электромагнитных
помех
Индикатор питания
