Инструкция по эксплуатации Zebra ZT230 краткое руководство
Компоненты принтера
© ZIH Corp., 2011. Все наименования и обозначения продуктов являются товарными
знаками компании Zebra. Zebra и логотип Zebra являются зарегистрированными
товарными знаками корпорации ZIH Corp. Все права защищены.
P1041227-151 Вер. A
21.12.2011
ZT210/ZT220/ZT230 Краткое руководство
В данном руководстве описаны операции, регулярно выполняемые при работе
с принтером. Более подробную информацию см. в Руководстве пользователя.
Компоненты принтера
На
показаны компоненты, находящиеся в принтере внутри отсека носителя.
В зависимости от модели принтера и установленных дополнительного компонентов
ваш принтер может выглядеть по-другому. Помеченные компоненты упоминаются
в инструкциях данного руководства.

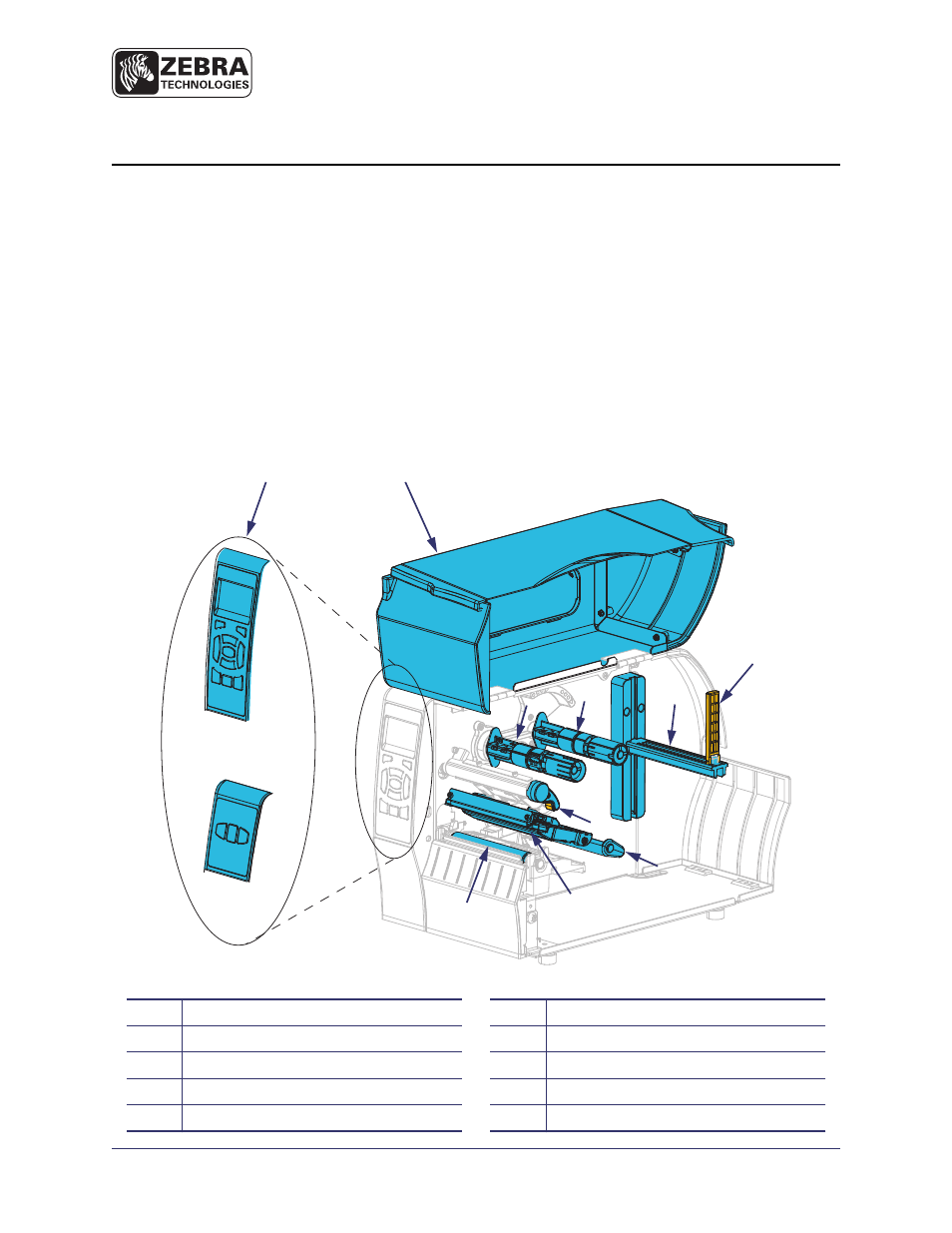

Рис. 1 • Компоненты принтера
1
Панель управления
6
Направляющая подачи носителя
2
Дверца для загрузки носителя
7
Узел рычага натяжения носителя
3
Приемный шпиндель ленты
8
Рычаг открывания головки
4
Шпиндель подачи ленты
9
Механизм печати
5
Кронштейн подачи носителя
10
Печатный валик
ZT230
ZT210
ZT220
1
5
6
9
10
2
8
3
4
7
