17
Обзор принтера
Монтаж принтера
25.06.2010
KR203 Руководство интегратора аппаратного обеспечения
P1028247-151 Вер. A
Виды ориентации монтажа
Принтер может быть закреплен горизонтально или вертикально в зависимости от
конструкции киоска.
Максимальный угол относительно горизонтальной или вертикальной ориентации, под
которым принтер может работать, зависит от рабочей среды и используемого носителя.
К условиям среды, которые могут повлиять на работу принтера, относятся:
влажность, температура, циркуляция воздуха в киоске, накапливающееся на
прилегающих элементах и поверхностях киоска статическое электричество и т. п.
К факторам, связанным с носителем, относятся: длина квитанции, частичная
обрезка квитанции как часть конфигурации квитанции, искривление носителя на
конце рулона, толщина и вес носителя, перфорация у чековых и фальцованных
носителей и т. п.
Прочие факторы: монтаж носителя, тракт подачи носителя, доступ к носителю,
техническое обслуживание принтера, проводка и т. п.
Примечание • При вертикальной монтажной ориентации можно использовать
адаптер для рулонов носителей с маленьким сердечником (
), чтобы
обеспечить вход носителя в тракт выдачи.
Наиболее важной является область петли: данная область требует особого
внимания при конструировании киоска. Принтер должен иметь пространство,
в котором напечатанная квитанция находится до выдачи покупателю. Чем длиннее
квитанция, тем больше места для этого требуется. При установке принтера под
углом, отличным от штатной вертикальной или горизонтальной ориентации, пробная
печать квитанции в идеале должна производиться с использованием носителя,
который будет использоваться в киоске, и в тех условиях среды, которые будут
присутствовать на месте эксплуатации.

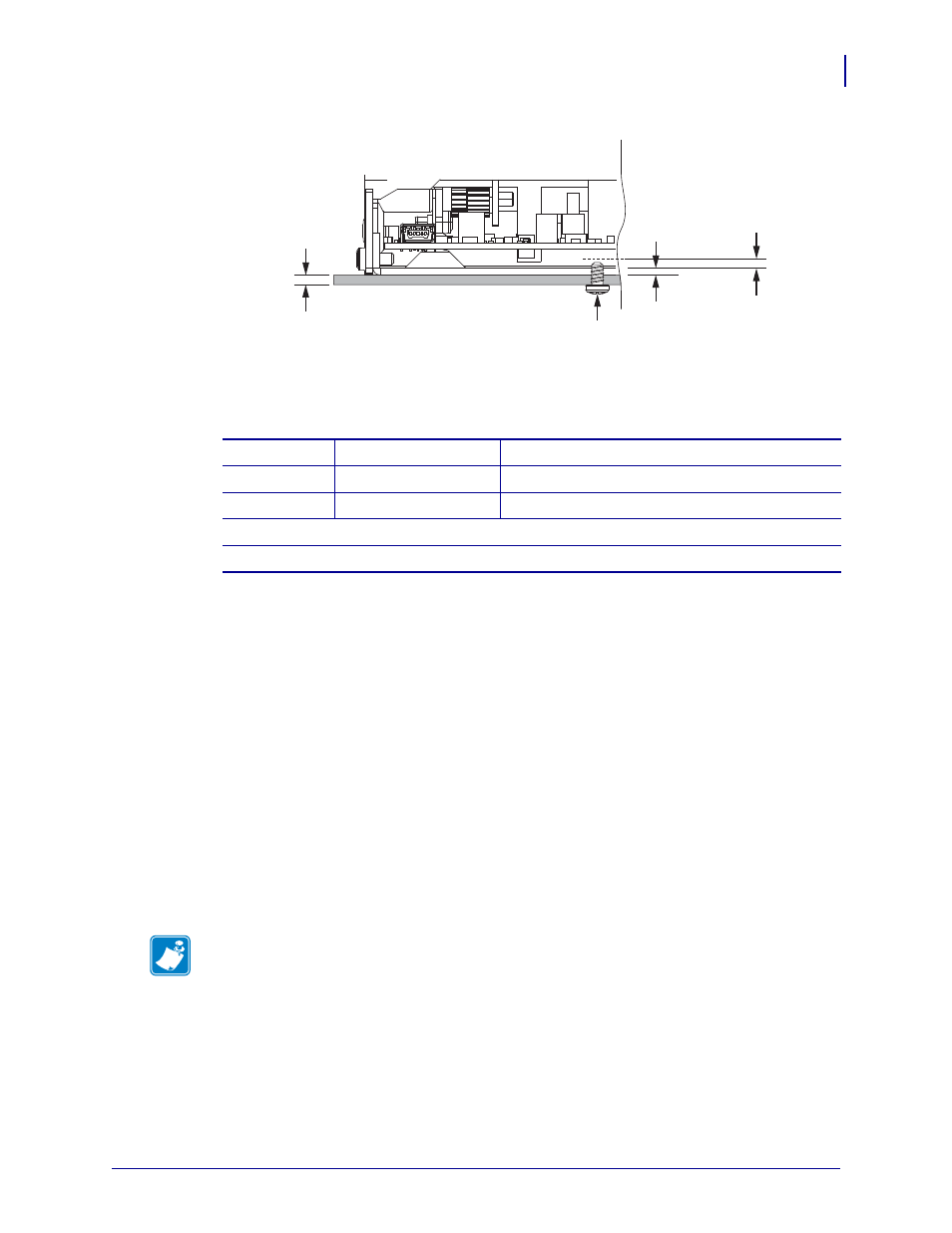

Рис. 3-8 • Монтаж принтера
Таблица 3-4 • Метрическая длина монтажного винта М3
X
минимум 1,5 мм
Монтажная поверхность принтера
Y
1,5 мм
Толщина опорной пластины принтера
Z
максимум 2 мм
Проникновение в область печатной платы
X + Y = минимальная длина
X + Y + Z = максимальная длина
Винт М3
X
Y
Z
