Принадлежности

Прокладка кабелей при использовании адаптера для рулона большого диаметра

25.06.2010

KR203 Руководство интегратора аппаратного обеспечения

P1028247-151 Вер. A

Прокладка кабелей при использовании адаптера для

рулона большого диаметра

Датчик малого остатка рулона

В случае присоединения универсального держателя рулона к адаптеру для рулона
большого диаметра следует использовать датчик малого остатка рулона на 500 мм
(см.

«Датчик малого остатка рулона» на стр. 50

).

Прокладка с левой стороны

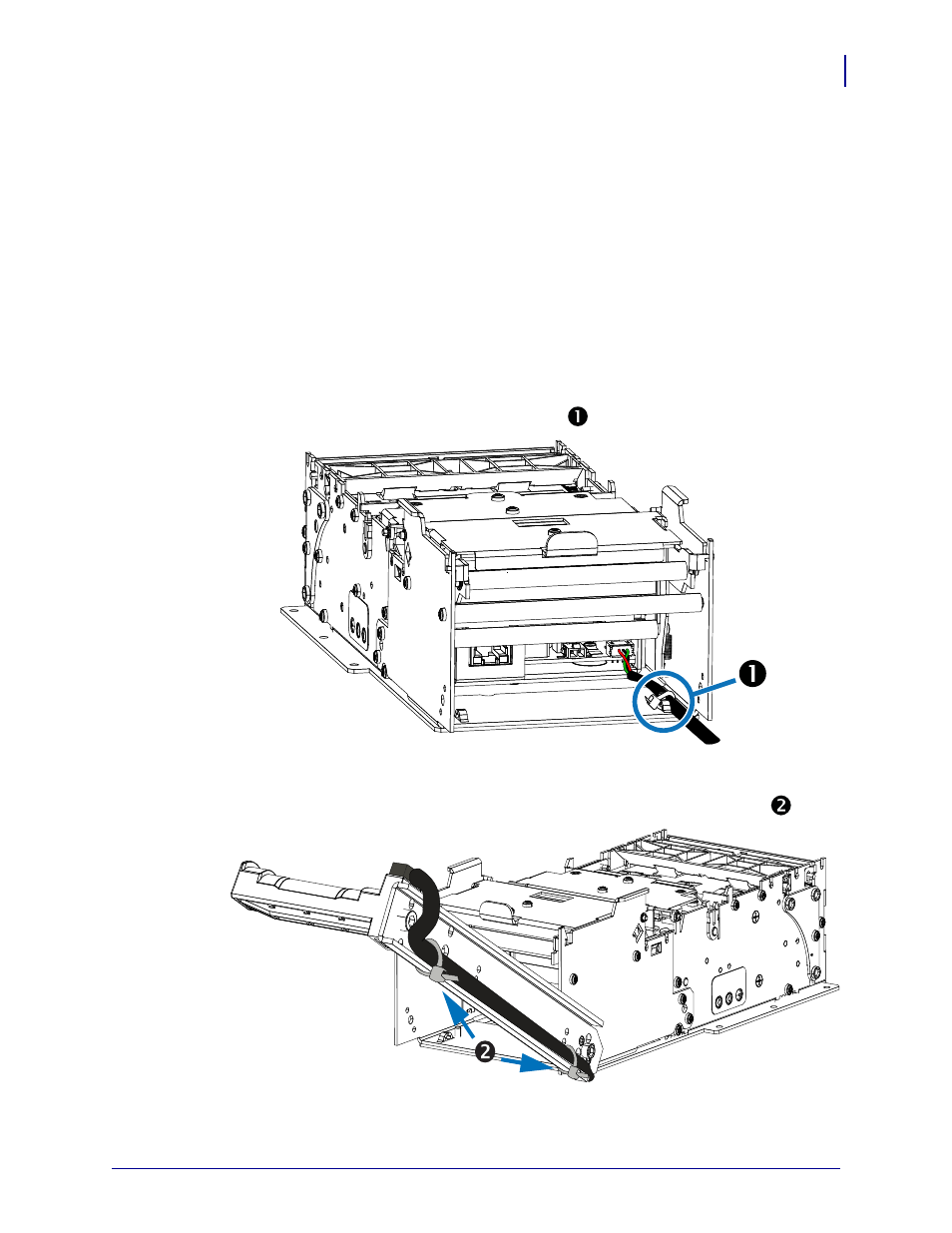

1. Подключите датчик малого остатка рулона к принтеру.

2. Прикрепите провода к точке крепления на адаптере рулона большого диаметра,

используя пластиковый хомут для кабелей

.

3. Проложите провода под универсальным держателем рулона, выведите

их наружу и закрепите их, используя пластиковые хомуты для кабелей

.

4. Присоедините датчик к держателю рулона с помощью винта.
