25 Подключение
Подключение питания
25.06.2010 KR203 Руководство интегратора аппаратного обеспечения P1028247-151 Вер. A
Требования к штекеру питания постоянного тока
Принтер KR203 использует запирающий двухконтактный разъем. Ответная часть
соединителя по каталогу Tyco имеет номер 1445022-2. Проводка для данного
разъема с целью соблюдения требований к электропитанию должна выполняться
изолированными проводами с сечением 20 по стандарту AWG (тип UL 1007).
Внимание! • Не размещайте оборудование в местах, где возможно попадание влаги
внутрь принтера или блока питания. Это может вызвать поражение током!
Электростатические разряды и паразитные токи
Принтер должен иметь отдельное заземление. Чтобы избежать электростатических
разрядов и блуждающих токов при работе с принтером, необходимо правильно
заземлять корпус принтера с помощью провода 12 AWG.
Ниже показано, как следует подключать заземление к принтеру.
1. С помощью отвертки для болтов Torx #8 отверните болт , показанный на рисунке.
2. Подсоедините провод заземления 12 AWG с наконечником к корпусу принтера.
3. Подсоедините другой конец провода к защитному заземлению.

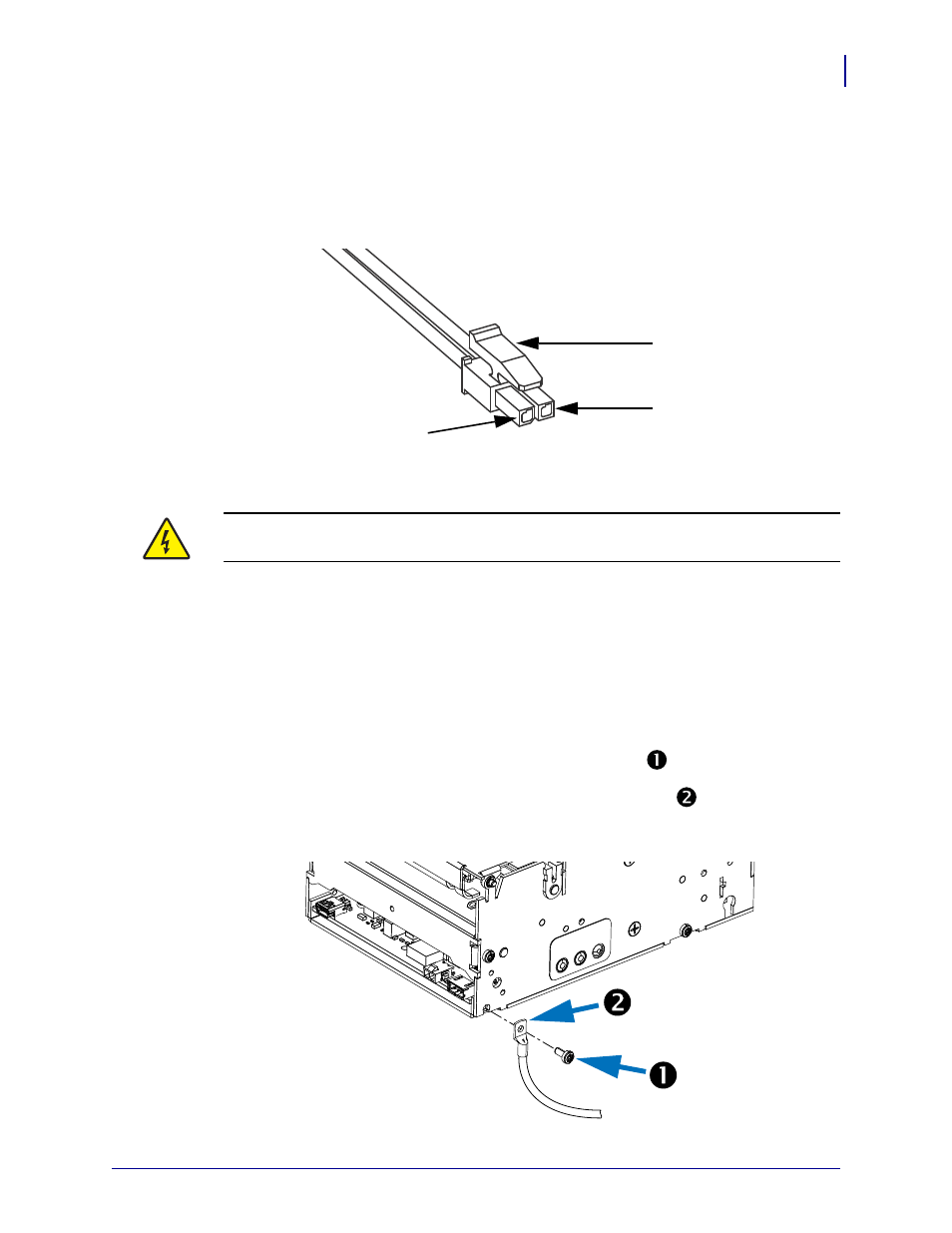

Рис. 4-1 • Вилка электропитания
Tyco —
1445022-2
+24 В
Земля
Рис. 4-2 • Заземление
