Погружные устройства AVM…
F-4 WILO EMU 3.0
Смонтировать настенный
держатель 1 Настенный держатель (4) приставить его прямоугольным фланцем к нужному месту
на эстакаде / платформе и разметить. Соблюдайте требуемые расстояния между
сверлениями под анкерные стяжки!
2 Анкерные стяжки установить согласно «Монтажная схема - Стяжные анкеры» и дать
затвердеть.
3 Настенный держатель (4) установить на анкерную тягу, закрепить шайбой,
пружинящим кольцом и гайкой. Затяжку производить лишь от руки.

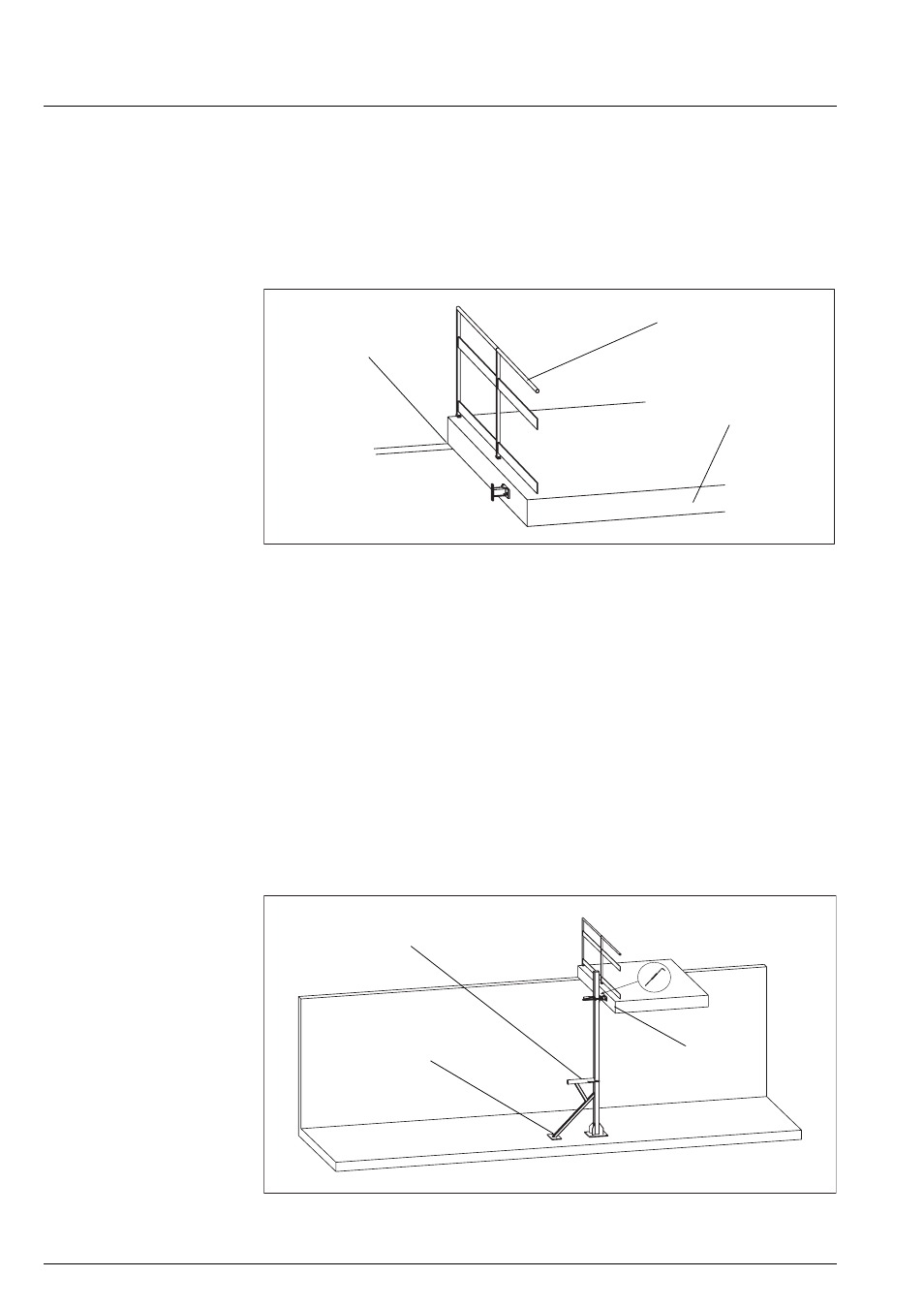

Рис. F-4: Смонтировать настенный держатель
Приладить и доработать
направляющую трубу 1 Штативный узел (1) с помощью подъемника опустить на дно бассейна и в
соответствии с плановыми разработками вертикально расположить на нужном месте.
При этом штативный узел (1) должен по центру примыкать к пристенному держателю
2 Штативный узел (1) прикрепить подходящими средствами к настенному держателю
(4) так, чтобы видны были отверстия фланца.
3 Разметить места под сквозные отверстия на штативном узле (1) и на дне бассейна.
4 Разметить окончательную длину штативного узла (1). Рекомендуется расстояние от
300 до 400 мм.
5 Штативный узел (1) отсоединить от настенного крепления и уложить. Метки при этом
указывают вверх.
6 Отсоединить настенный держатель (4).
7 Анкерные стяжки (2) установить согласно «Монтажная схема - Стяжные анкеры» в
дно бассейна и дать затвердеть.
8 Просверлить сквозные отверстия в штативном узле (1).
Рис. F-5: Приладить и доработать направляющую трубу
Поручни
Элемент
сооружения
Настенный
держатель (4)
Штативный узел (1)
Анкерная стяжка (2) Настенный
держатель (4)
