Монтаж крыльчатки
E:\shares\Baprod\BA\subtec_m\appendix\r\mixer\impeller_assembly.fm E-7
13 Крыльчатку в сборе развернуть над оборудованием и опустить на вал.
Проследите за правильностью зацепления вала и ступицы!

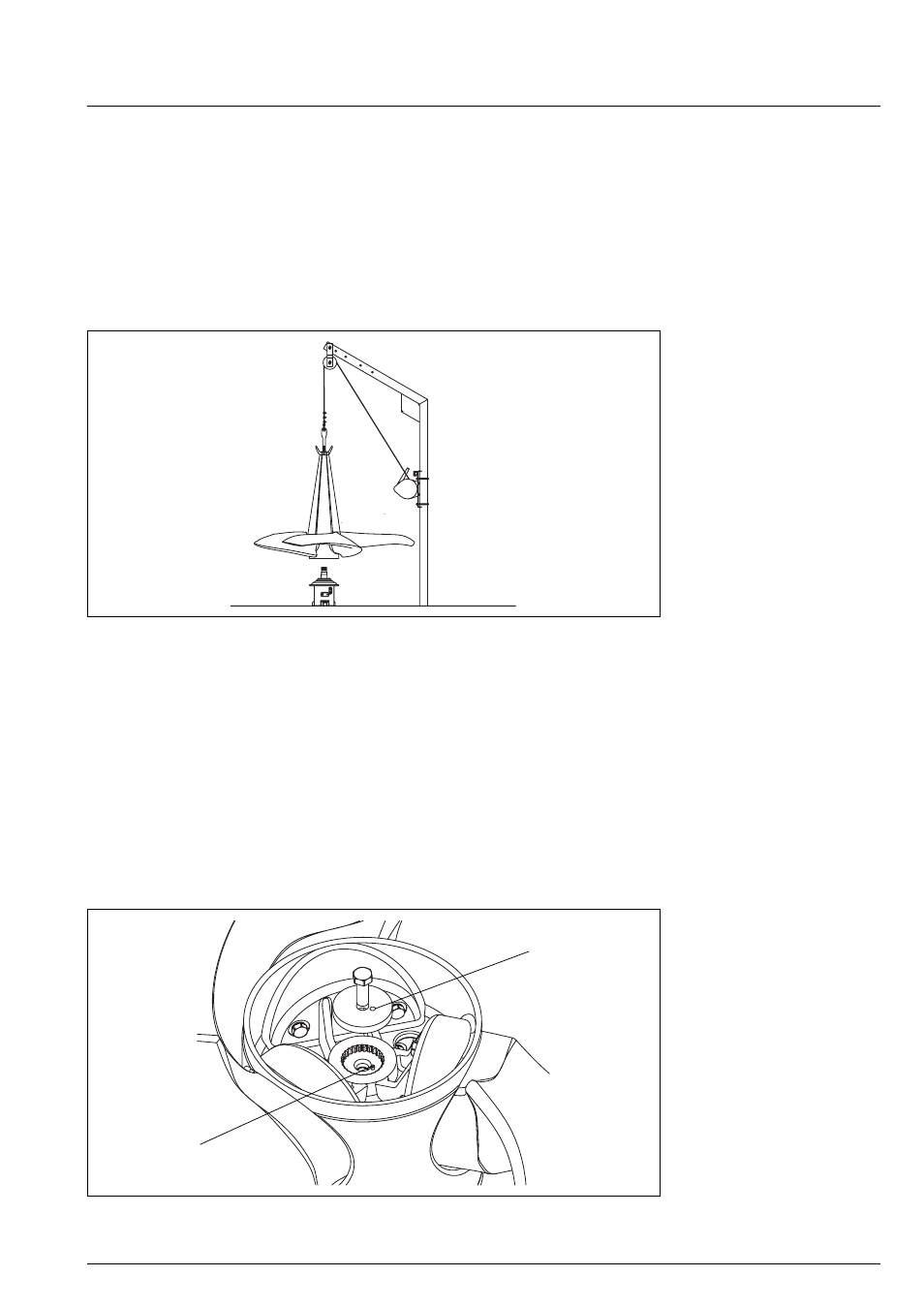

Рис. E-13: Опустить вал
14 Если узел крыльчатки не устанавливается самостоятельно на вал, то уложите
нажимной диск (9) и осторожно ввинтите винт VA (8). При этом ступица полностью
насаживается на вал
При укладывании нажимного диска (9) следите за отверстием для
разрезного штифта!
Рис. E-14: Ввинтить винт с шестигранной головкой
8
9
Отверстие
Разрезной штифт
