Погружные устройства AVM…
E:\shares\Baprod\BA\subtec_m\appendix\r\mixer\avm.fm F-1
F Погружные устройства AVM…
Описание изделия Погружные устройства состоят из направляющей трубы, придонных и пристенных
держателей и нескольких крепежных анкерных стяжек. Они целиком выполнены из
нержавеющей стали и конструктивно согласованы с соответствующей машиной. Благодаря
креплению анкерными стяжками обеспечивается наилучшая стабильность и прочность.
При монтаже с помощью стационарного подъемника машина может эксплуатироваться на
различной высоте.
Все погружные устройства типа AVM… представляют собой
стационарные штативные узлы.
Использование по
назначению, области
применения Погружные устройства разрешается использовать только для оборудования изготовителя.
Погружные устройства служат для направления оборудования при опускании и подъеме с
помощью подъемника.
Погружное устройство AVM… разрешается использовать только для
машин типа TR2xx и TR3xx!

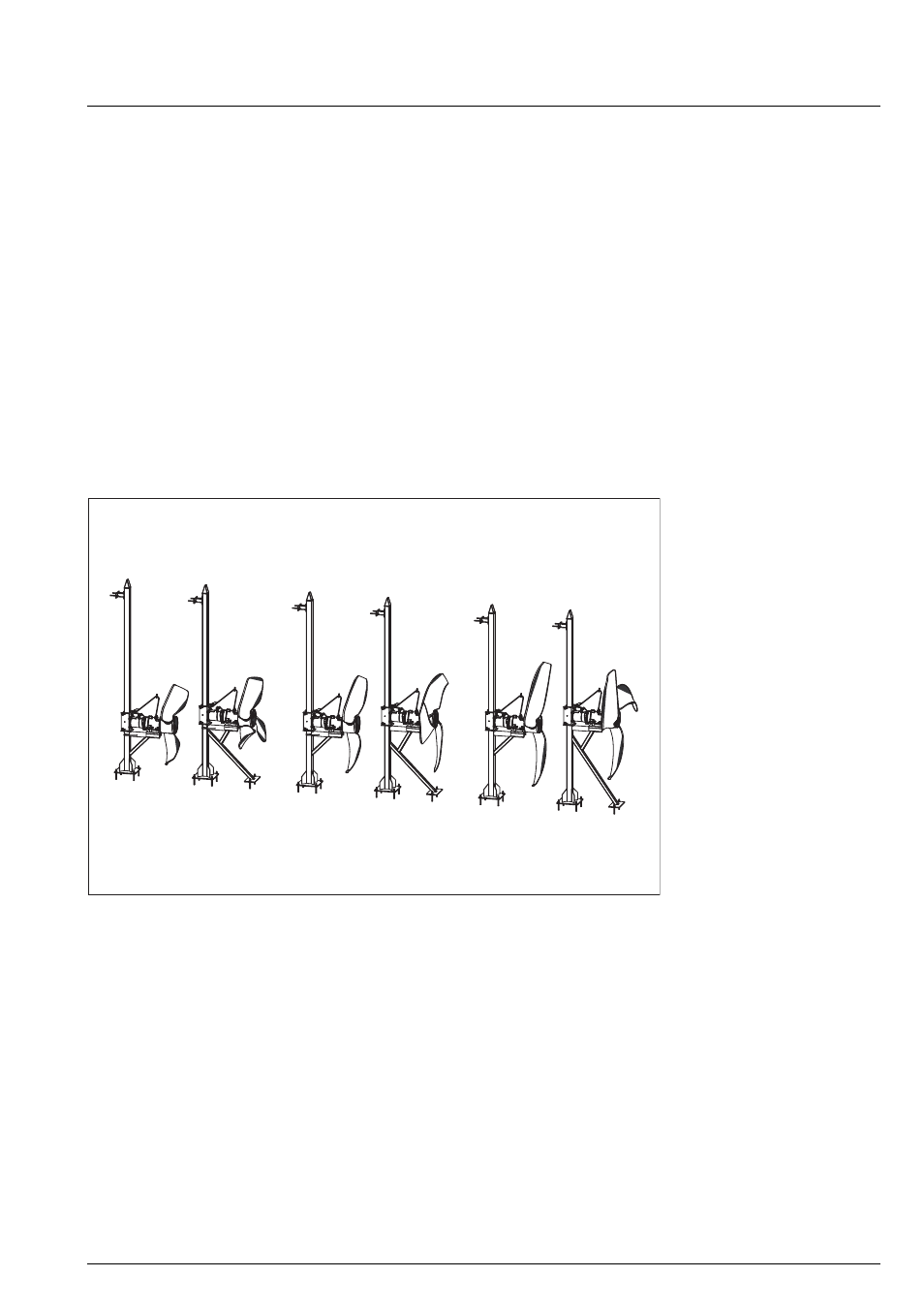

Рис. F-1: Обзор типов
Транспортировка и
хранение Перед использованием узлы и детали погружного оборудования следует проверить на
отсутствие повреждений.
Допускается использовать только технически безупречные
материалы!
Монтаж Монтаж и позиционирование погружного устройства производится на основе плановых
разработок, которые должны быть полностью в наличии на месте монтажа. Погружные
устройства должны быть расположены таким образом, чтобы крыльчатка не ударялась о
стенки бассейна и об оборудование, расположенное в бассейне. Необходимо обеспечить
возможность доступа к пристенному держателю и направляющей трубе в закрытых
бассейнах. Следите за тем, чтобы требуемые инструменты имелись в наличии в месте
монтажа. При установке стяжных анкеров соблюдайте также и указания, приведенные в
}
}
}
TR 215, TR 315
TR 220, TR 320, TR 221, TR 321
TR 225, TR 325
