Монтаж крыльчатки
E-6 WILO EMU 3.0
11 Блок крыльчатки в сборе (ступица с установленными лопастями крыльчатки) поднять
с помощью подходящего подъемника.
Убедиться в том, что задняя сторона ступицы обращена вниз!
Внимание! Опасность, вызываемая тяжелыми и висящими
грузами!
Подлежат соблюдению все правила, предписания и законы по
работе с тяжелыми и/или под висящими грузами!

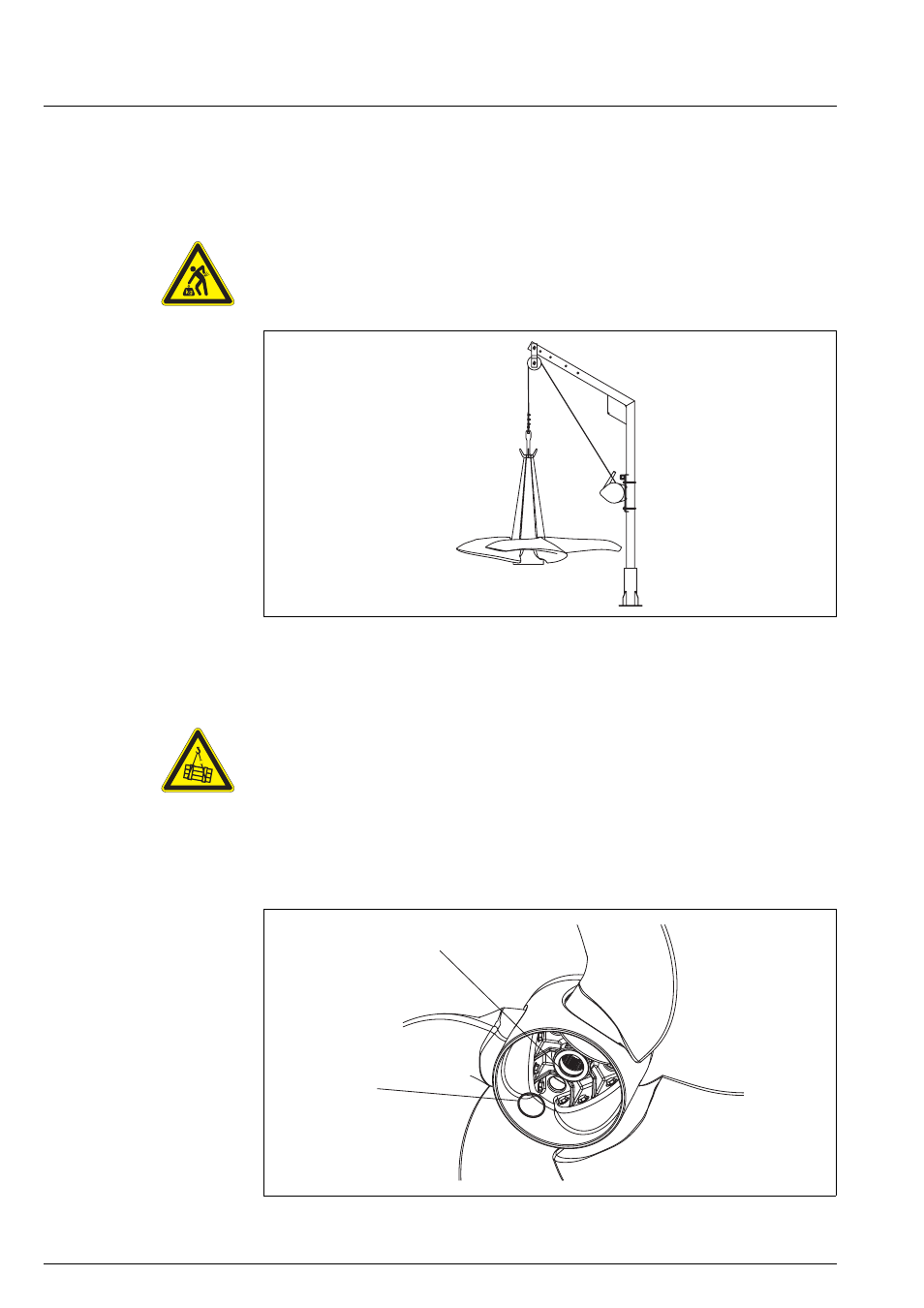

Рис. E-11: Поднять блок крыльчатки
12 Вид на нижнюю сторону ступицы
Нанесите на стальную втулку (3) немного консистентной смазки (ESSO Unirex N3)
и уложите в паз кольцевое уплотнение (10).
Внимание! Не стоять под висящими грузами!
Вы работаете под висящим грузом! Груз должен быть
защищен от падения! В противном случае грозит опасность
серьезных травм
Рис. E-12: Вид на нижнюю сторону ступицы
3
10
