Монтаж крыльчатки
E-4 WILO EMU 3.0

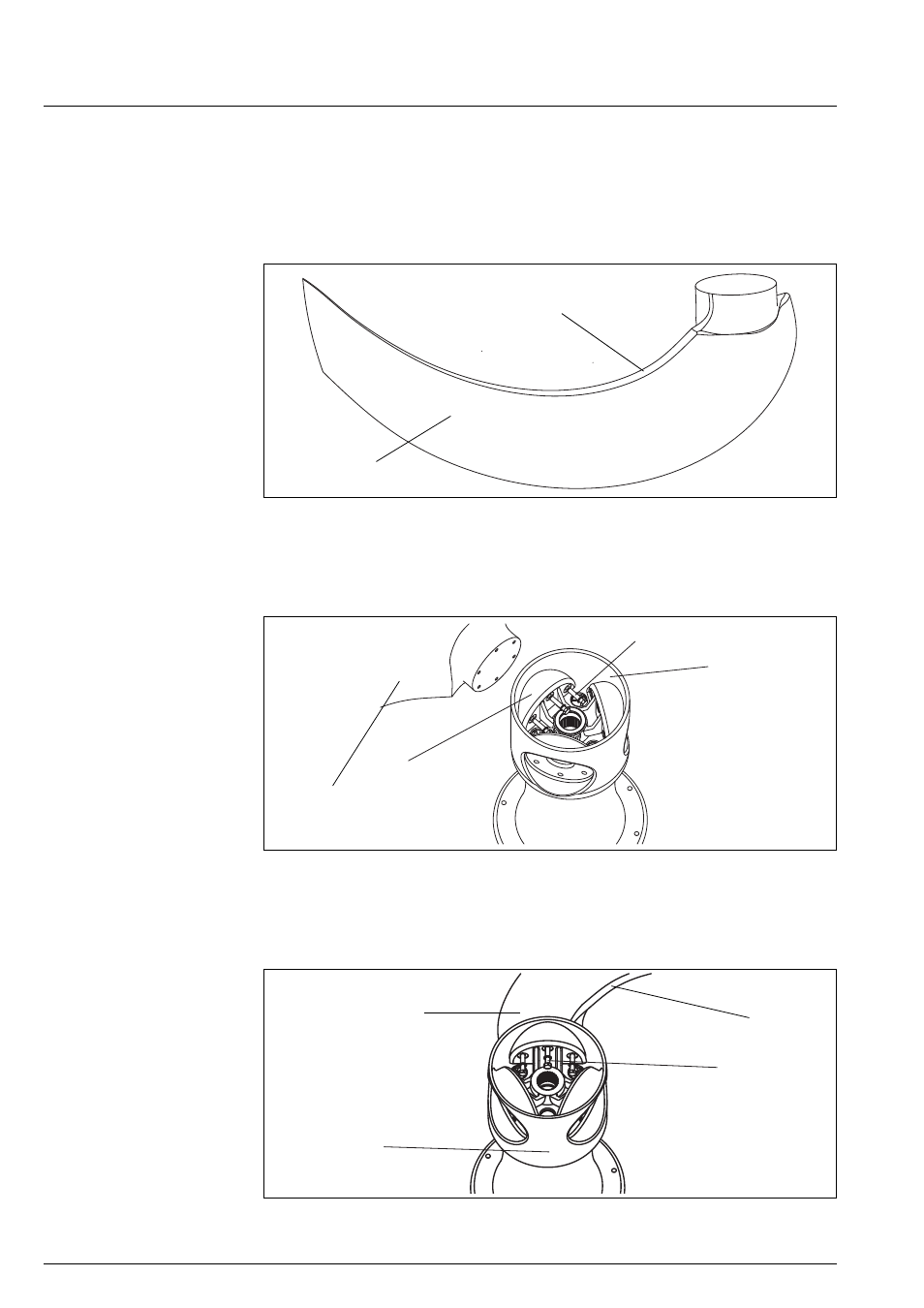

5 В зависимости от исполнения, были поставлены 2 или 3 лопасти крыльчатки (6). При
монтаже лопастей следить за задней и передней кромками.
Рис. E-5: Лопасти крыльчатки
6 Лопасти крыльчатки (6) прижать к соединительному фланцу (2) ступицы (1)
и закрепить 3 винтами с шестигранными головками (4). При этом следить за тем,
чтобы фланец крыльчатки (7) ровно прилегал к соединительному фланцу (2), а затем
затянуть винты (4) вручную (См. «Чертежи монтажа ступицы и крыльчатки».
Рис. E-6: Монтаж крыльчатки
7 Ступицу (1) с лопастями крыльчатки (6) повернуть так, чтобы передняя сторона была
обращена вверх. Еще раз ввинтить вручную 3 винта с шестигранными головками (4)
и затянуть вручную.
Рис. E-7: Монтаж крыльчатки
7
6
Задняя кромка
Передняя кромка
7
6
1
2
4
Задняя кромка
6
4
1
Передняя кромка
Задняя кромка
