Монтаж
E:\shares\Baprod\BA\subtec_m\mixers\r\tr2xx3xx\installation.fm 5-7
Операция 5: При использовании стояковых погружных устройств без верхней скобы-
ловителя мешалку с погружным двигателем можно установить прямо на
конический свободный конец направляющей трубы. Это возможно как при
коротких роликах (открытые салазки), так и при системе шкворней (закрытые
салазки).
При использовании стояковых погружных устройств с
верхнконический свободный конец направляющей трубы. При закрытых
салазках шкворни и пластмассовые ролики могут быть установлены и
закреплены только ниже держателя направляющей трубы.

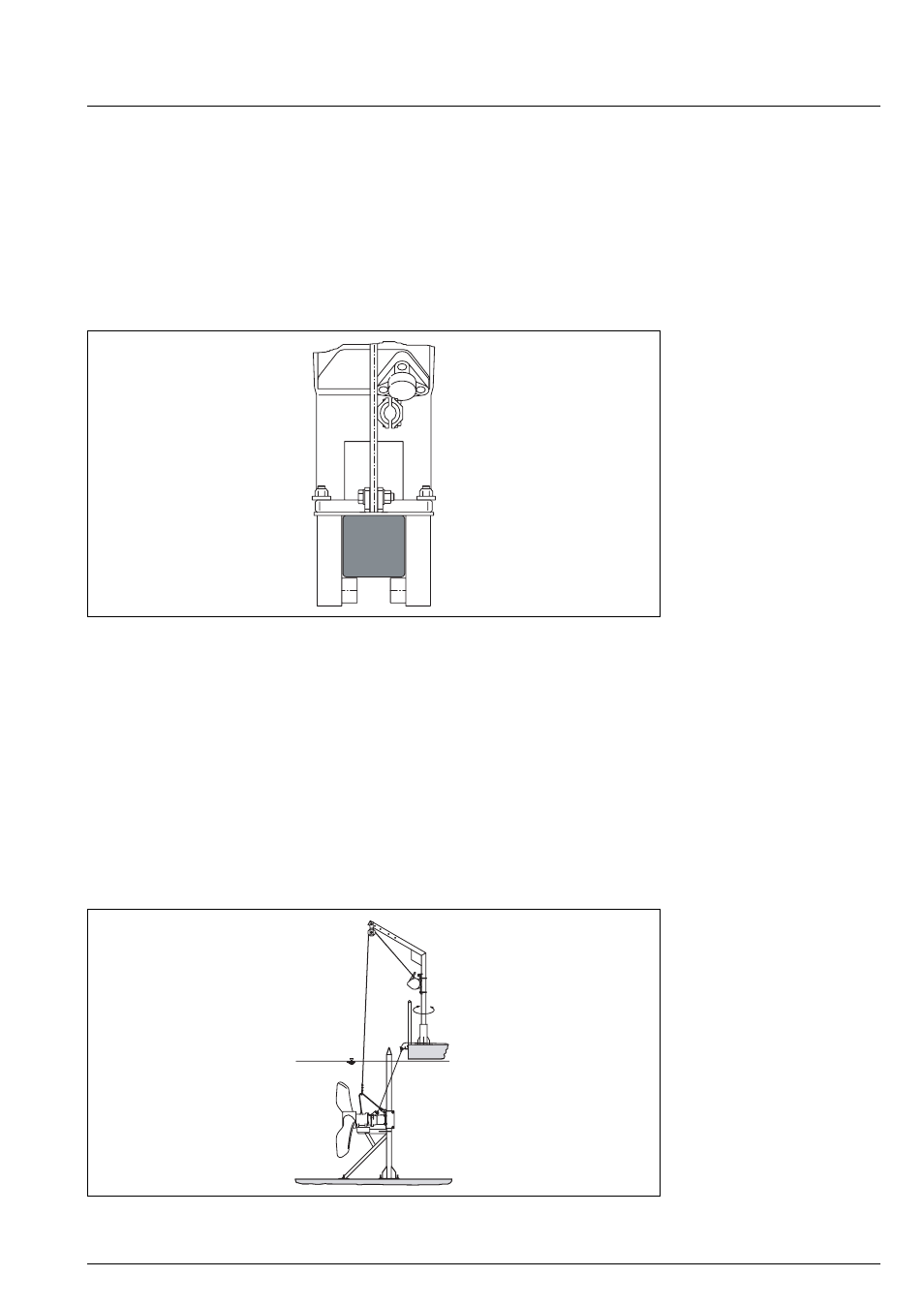

Рис. 5-6: Опускание оборудования на направляющую трубу
Операция 6: Медленно опускать оборудование, пока оно не будет полностью полностью
прилегать резиновым буфером к опорной трубе стояка.
При опускании следить за прокладкой кабелей, чтобы они не
запутались в крыльчатке и/или иных узлах оборудования.
Рис. 5-7: Медленное опусткание оборудования
