Монтаж крыльчатки
E:\shares\Baprod\BA\subtec_m\appendix\r\mixer\impeller_assembly.fm E-5
8 Повторить шаги 5 и 6 для всех лопастей крыльчатки.
Все винты с шестигранными головками (4) должны быть после
этого затянуты один раз с моментом 40Нм и два раза – с 65Нм.
После затяжки покройте их средством Sikaflex 11FC.

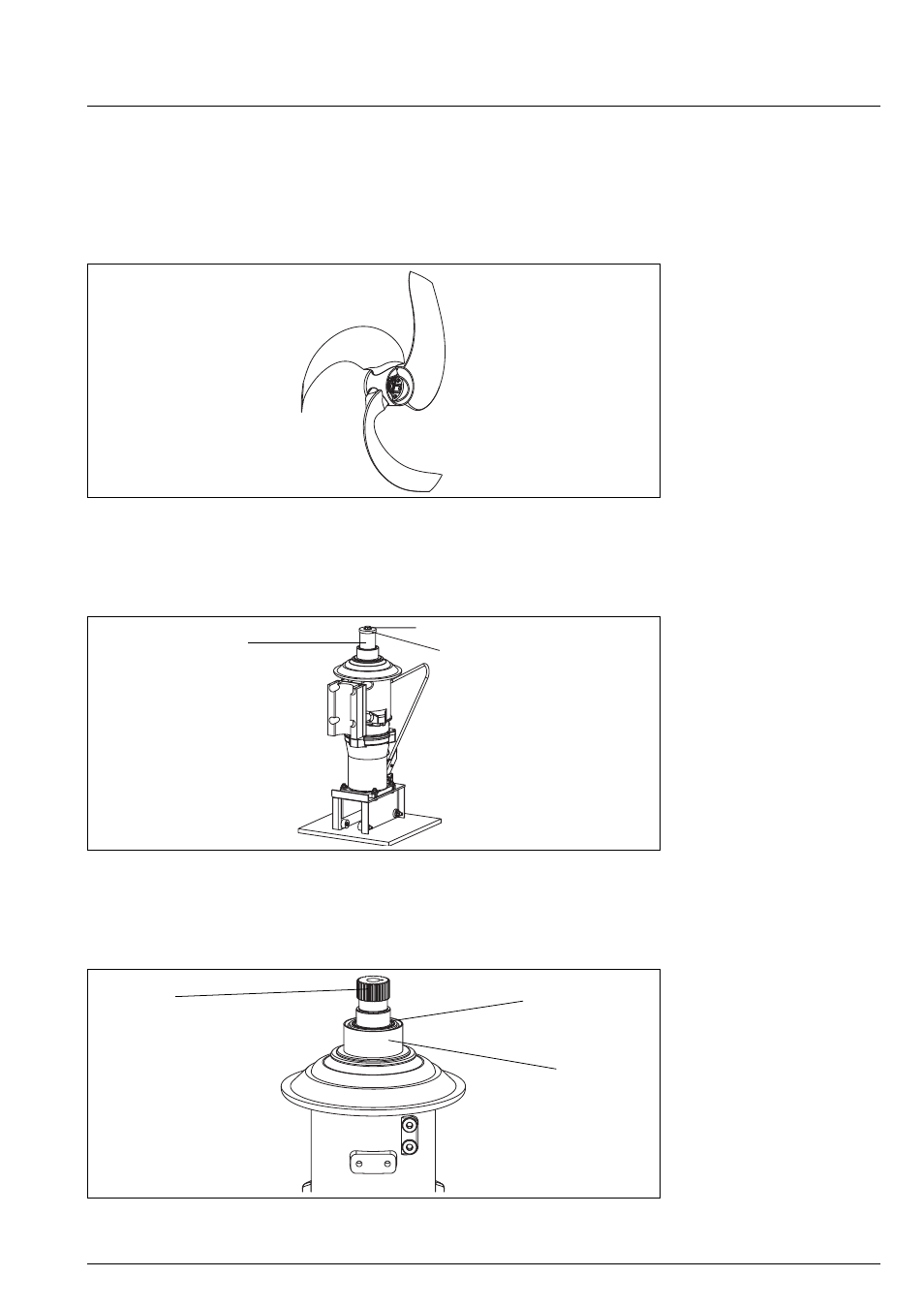

Рис. E-8: Монтаж остальной части крыльчатки
9 Оборудование установить вертикально на прочное основание и защитить от
опрокидывания. Вынуть винт VA (8) и нажимной диск (9). Снять защитную гильзу.
Рис. E-9: Снятие защитной гильзы
10 Контактное уплотнение сдвинуть назад, что оно приблизительно на 0,5мм выступало
из защитного кольца. На вал нанести немного консистентной смазки (ESSO Unirex N3)
и равномерно распределить ее (См. «Чертежи монтажа ступицы и крыльчатки» на
стр. X-1).
Рис. E-10: Контактное уплотнение сдвинуть назад, смазать вал
8
9
Защитная гильза
Контактное
уплотнение
Защитное
кольцо
Вал
