Техническое обслуживание
7-6 WILO EMU 3.0
Конструкция контактного
уплотнительного кольца (5) - Контактное уплотнительное кольцо состоит из двух частей: неподвижной и
вращающейся.
- Неподвижная часть состоит из упорного кольца (1) с клиновидной манжетой или
кольцом круглого сечения. Эта часть неподвижно устанавливается в корпус.
- Вращающаяся часть состоит из контактного кольца (2) – резиновый сильфон с
подпружиниванием. Она устанавливается на вал и вращается вместе с ним.
Следите за тем, чтобы поверхности скольжения не были
загрязнены и/или повреждены. Использовать поврежденные
детали запрещается.
В связи со своим принципом работы, контактное уплотнение не
является абсолютно герметичным. Утечка собирается в предкамере
или полости уплотнения и удаляется при проведение регулярных
работ по техническому обслуживанию. Так как в предкамере и
полости уплотнения отсутствуют подшипники и шестерни, срок
службы оборудования не уменьшается.

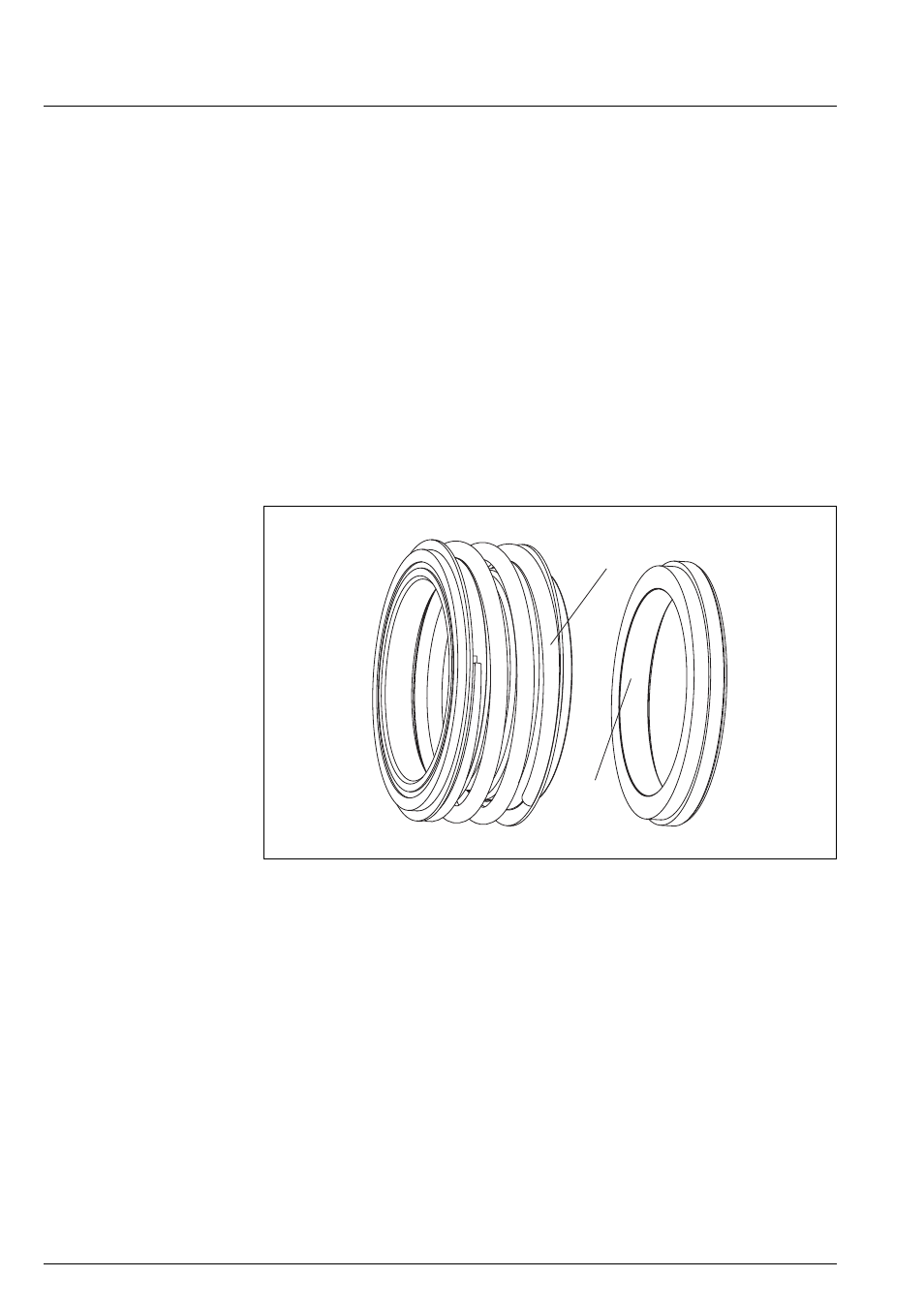

Рис. 7-2: Контактное уплотнение
Демонтаж блока
крыльчатки - Извлечь оборудование из бассейна и установить вертикально на прочном основании
(валом кверху). Предотвратить опрокидывание оборудования. Отпустить болт с
шестигранной головкой VA, снять диск с наружным буртиком и нажимной диск и
соответствующим подъемником снять с вала блок крыльчатки. Блок крыльчатки
установить на подходящее возвышение.
Демонтаж контактного
уплотнения - Контактное кольцо (2) (резиновый сильфон с подпружиниванием) осторожно и
медленно снять с защитного кольца (1). Избегать перекашивания!
- Защитное кольцо (1) выбить из корпуса легкими ударами молотка (резинового
молотка).
- Dосторожно вытащить упорное кольцо (3) (упорное кольцо с клиновидной манжетой).
1
2
