Монтаж крыльчатки
E-8 WILO EMU 3.0
15 Ступица и вал должны прилегать практически заподлицо. Выньте винт VA (8) и
нажимной диск (9). Очистите поверхность и резьбу от остатков смазки и загрязнений!

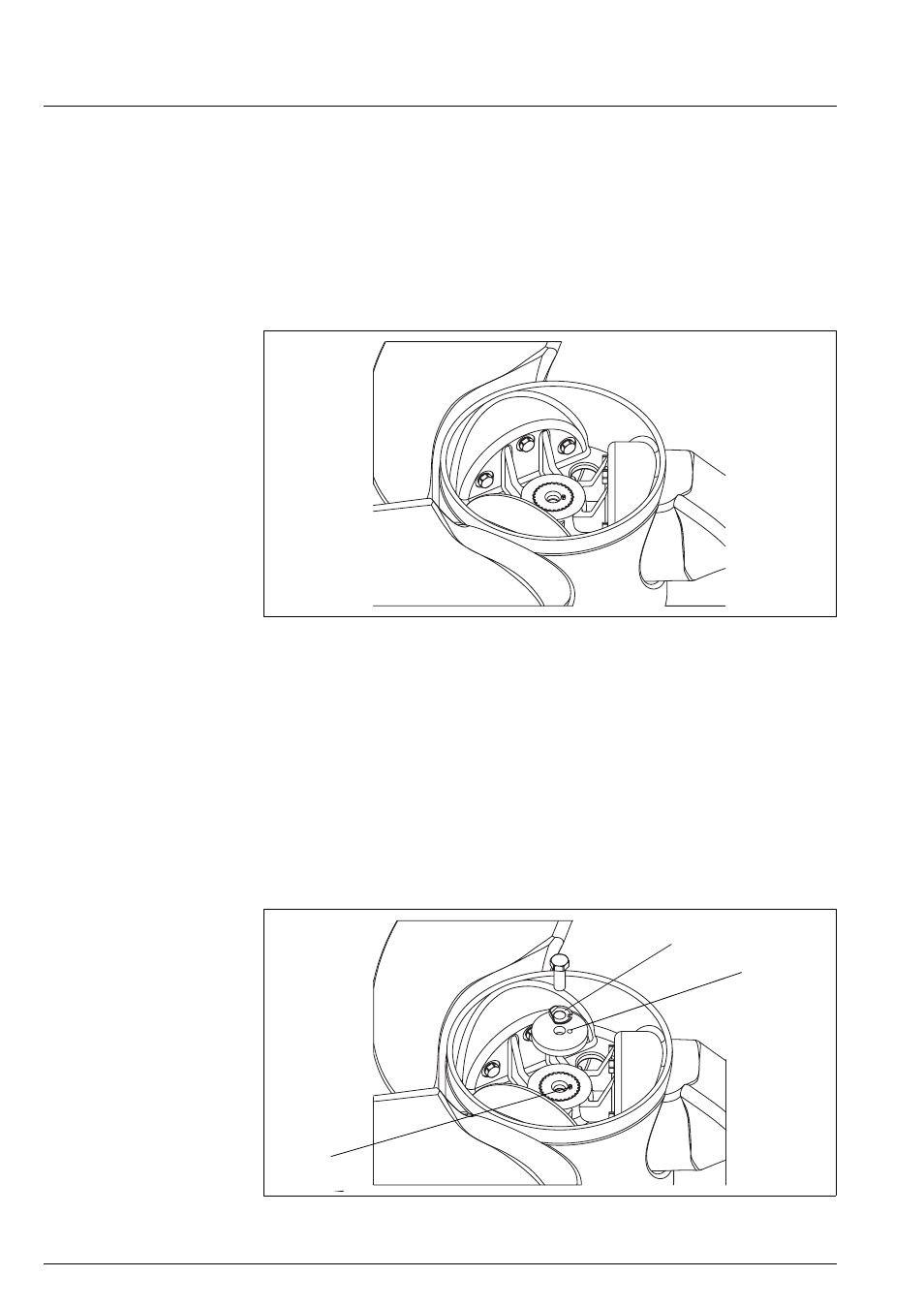

Рис. E-15: Очистка поверхностей
16 Уложить нажимной диск (9), при этом следить за отверстием для разрезного штифта.
Диск с наружным буртиком (11) уложить на нажимной диск (9), наружный бупртик
зафиксировать в отверстии для разрезного штифта. Винт VA (8) смазать средством
Loctite 2701 или 262, затем ввинтить и затянуть с моментом затяжки 90Нм.
Для фиксации две стороны диска (11) отгибаются подходящим
инструментом.
Затем всю монтажную поверхность зафиксировать средством
Sikaflex 11FC.
Рис. E-16: Зафиксировать монтажную поверхность
9
11
8
Отверстие
Разрезной штифт
