9. Две транспортировочные проушины (рис. 6, поз. 20) снять
с фланца мотора (рис. 6, поз. 20a) и этими же винтами закре-
пить их на корпусе мотора (рис. 6, поз. 20b).
10. С целью фиксации закрепить съемный блок подходящими
подъемными средствами, используя транспортировочные
проушины.
УКАЗАНИЕ:
При работе с подъемными средствами не допускать поврежде-
ния пластиковых деталей, например, крыльчатки вентилятора и
верхней части модуля.
11. Отвернуть и извлечь винты (рис. 6, поз. 3). На некоторых
типах насосов выворачиваются внешние винты (рис. 45,
поз. 3). Съемный блок (см. рис. 12) после извлечения винтов
остается в стабильном положении на корпусе насоса. Опас-
ность опрокидывания, в том числе при горизонтальном рас-
положении вала мотора, не возникает.
УКАЗАНИЕ:
Для выворачивания винтов (рис. 6, поз. 3) лучше всего подходит
угловой или торцовый ключ с шаровой головкой. Особенно это
касается насосов, установленных в стесненных условиях. Вместо
двух винтов (рис. 6, поз. 3) рекомендуется использовать два
монтажных болта (см. главу 5.4 «Принадлежности» на стр. 176),
вставляемых диагонально относительно друг друга в корпус
насоса (рис. 6, поз. 14). Монтажные болты облегчают демонтаж
съемного блока, а также последующий монтаж его без опас-
ности повреждения рабочего колеса.
12. При извлечении винтов (рис. 6, поз. 3) отсоединяется также
дифференциальный датчик давления от фланца мотора.
Дифференциальный датчик давления (рис. 6, поз. 5) с крон-
штейном (рис. 6, поз. 6) оставить висеть на трубопроводах
измерения давления (рис. 6, поз. 13).
Соединительный кабель дифференциального датчика дав-
ления отсоединить от клемм в электронном модуле.
13. Съемный блок (см. рис. 12) отжать от корпуса насоса. Для
этого рекомендуется использовать два резьбовых отверстия
(рис. 46, поз. 1) — прежде всего для отсоединения опорной
части. С этой целью ввернуть подходящие винты в резьбовые
отверстия. После ослабления крепления съемного блока
можно дополнительно использовать для отжатия шлицы
(рис. 46, поз. 2), расположенные между корпусом насоса и
промежуточным корпусом (напр., вставить в них две отвер-
тки в качестве рычагов). После отжатия прибл. на 15 мм
съемный блок выходит из корпуса насоса.
УКАЗАНИЕ:
На остальном пути при демонтаже съемный блок (см. рис. 12)
при необходимости поддерживать подъемными средствами,
чтобы не допустить возможного опрокидывания (особенно при
отсутствии монтажных болтов).
14. Отвернуть два неснимаемых винта (рис. 47, поз. 1) и снять
щиток (рис. 47, поз. 2).
15. В окно промежуточного корпуса ввести гаечный ключ (опти-
мальный размер: 22) и зафиксировать им вал на соответству-
ющих поверхностях (рис. 47, поз. 3). Открутить гайку рабо-
чего колеса (рис. 6, поз. 15). Рабочее колесо (рис. 6, поз. 16)
автоматически снимается с вала.
16. В зависимости от типа насоса отвернуть винты (рис. 6,
поз. 10) или винты (рис. 45, поз. 8).

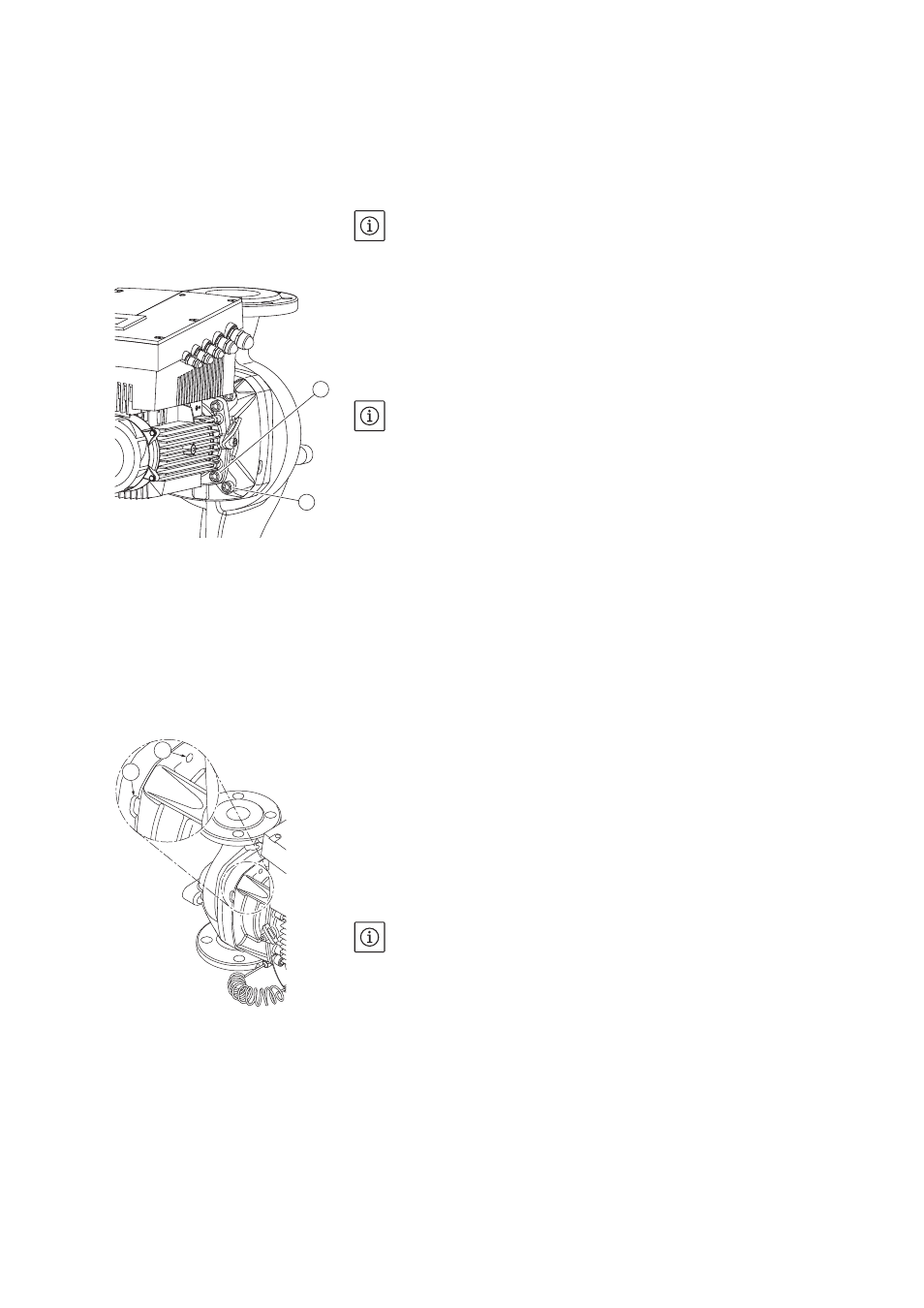

Fig. 45: Опциональное крепление съем-
ного блока
8
3
Fig. 46: Резьбовые отверстия и шлицы
для отжатия съемного блока от кор-
пуса насоса
1
2
