Инструкция по монтажу и эксплуатации Wilo-Stratos GIGA 179
Отсоединение съемного блока от корпуса насоса (который
может оставаться в трубопроводе) возможно в следующих слу-
чаях (см. также главу 10 «Техническое обслуживание»
на стр. 214):
• для обеспечения доступа к внутренним деталям (рабочее колесо
и скользящее торцевое уплотнение);
• для отделения мотора от гидравлического узла.
При этом транспортировочные проушины (рис. 12, поз. 2)
демонтируют с фланца мотора (рис. 12, поз. 1), переносят на
корпус мотора и крепят на нем (рис. 12, поз. 3) при помощи пре-
жних винтов.
Электронный модуль Электронный модуль регулирует частоту вращения насоса до
значения, заданного в пределах данного диапазона регулирова-
ния.
Гидравлическая мощность регулируется на основании перепада
давления и заданного способа регулирования. Однако при всех
способах регулирования насос постоянно подстраивается под
изменяющееся значение требуемой мощности системы, харак-
терное прежде всего для эксплуатации термостатических вен-
тилей или смесителей.
Основные преимущества электронного регулирования:
• экономия энергии при одновременном сокращении эксплуата-
ционных расходов;
• не требуются клапаны сброса давления;
• уменьшается уровень шумов от протекания жидкости;
• насос подстраивается под изменяющиеся эксплуатационные
требования.
Обозначения (рис. 13):
1
Клеммы управления
2 Точки крепления крышки
3 Силовые клеммы (сетевые)
4 Интерфейс для IF-модуля
5 Микропереключатель
6 Дисплей
7 Инфракрасное окно
8 Красная кнопка
6.2 Способы регулирования Доступные способы регулирования:
Δp-c:
Электроника постоянно поддерживает перепад давления,
создаваемый насосом, во всем допустимом диапазоне потока
перекачиваемой среды на настроенном заданном значении
перепада давлений H
s
до максимальной характеристики
(рис. 14).
Q = расход
H = перепад давления (мин./макс.)
H
S
= заданное значение перепада давления
УКАЗАНИЕ:
Дополнительную информацию для настройки способа регули-
рования и соответствующих параметров см. в главе 8 «Управле-
ние» на стр. 194 и главе 9.4 «Настройка способа регулирования»
на стр. 213.

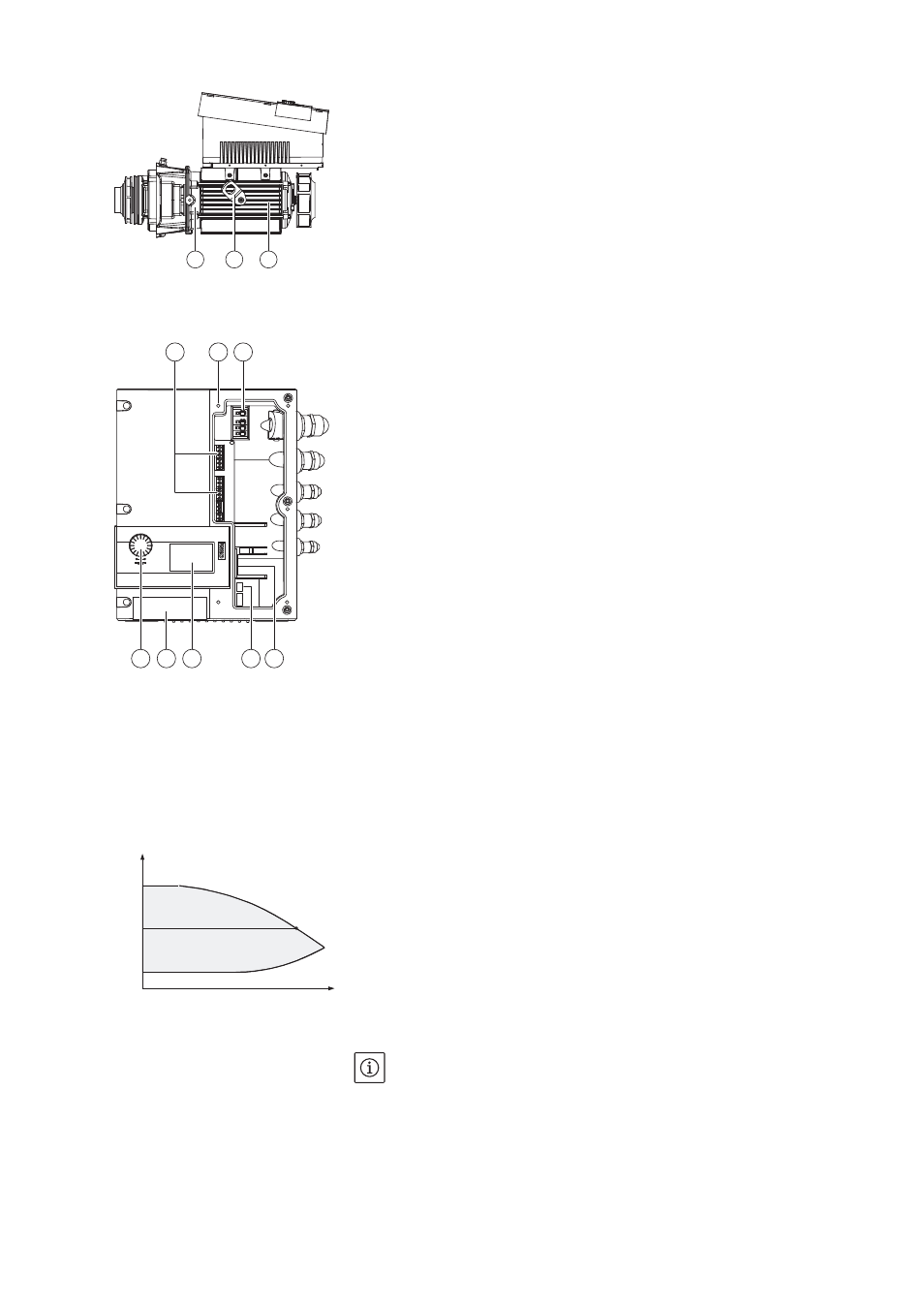

Fig. 12: Съемный блок
1 3 2
Fig. 13: Электронный модуль
3 2
7 8 6 5 4
1
Fig. 14: Регулирование Δp-c
Q
s
H
max
H
H
s
H
min
