Русский
178 WILO SE 12/2012
Фирменные таблички На насосе Wilo-Stratos GIGA размещены три фирменные таб-
лички:
• На фирменной табличке насоса (рис. 10, поз. 1) указан серийный
номер (Ser.-No…/…), используемый, например, при заказе запас-
ных частей.
• На фирменной табличке электронного модуля (электронный
модуль = инвертер или частотный преобразователь) (рис. 10,
поз. 2) указано обозначение используемого электронного
модуля.
• Фирменная табличка привода находится на инвертере, со сто-
роны кабельных вводов (рис. 11, поз. 3). Электроподключение
насоса должно соответствовать данным, указанным на фирмен-
ной табличке привода.
Функциональные узлы Насос состоит из следующих основных функциональных узлов:
• гидравлический узел (рис. 5, поз. 1), состоящий из корпуса
насоса, рабочего колеса (рис. 5, поз. 6) и промежуточного кор-
пуса (рис. 5, поз. 7);
• опциональный дифференциальный датчик давления (рис. 5,
поз. 2) с присоединительными и крепежными элементами;
• привод (рис. 5, поз. 3), состоящий из электронно-коммутируе-
мого мотора (EC) (рис. 5, поз. 4) и электронного модуля (рис. 5,
поз. 5).
Ввиду того, что вал мотора выполнен проходным, гидравличес-
кий узел не является готовым для монтажа узлом; при боль-
шинстве работ по техобслуживанию и ремонту он подвергается
разборке.
Гидравлический узел приводится в движение электронно-ком-
мутируемым мотором (рис. 5, поз. 4), управляемым электрон-
ным модулем (рис. 5, поз. 5).
В части технологий монтажа рабочее колесо (рис. 5, поз. 6) и
промежуточный корпус (рис. 5, поз. 7) относятся к съемному
блоку (рис. 12).

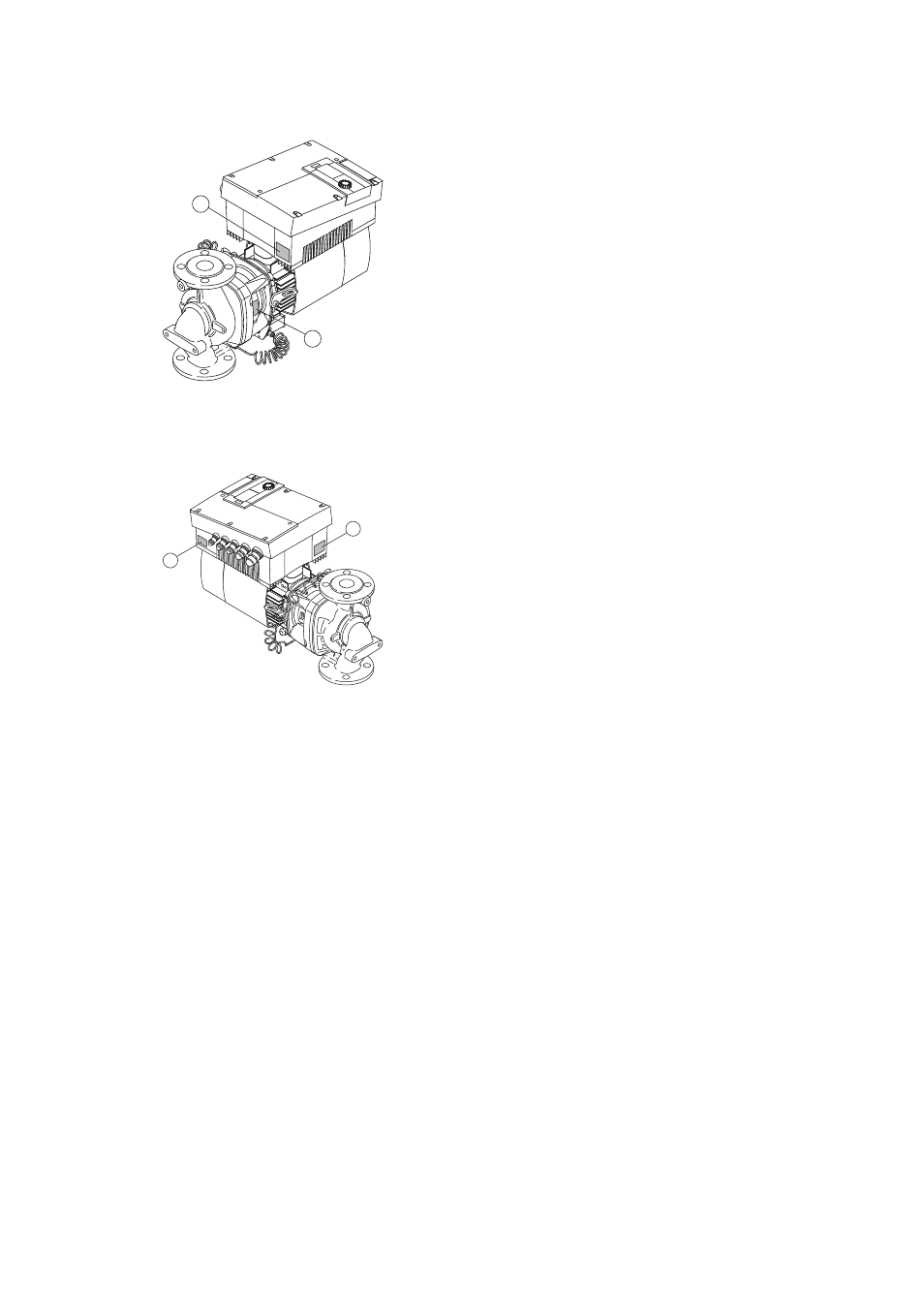

Fig. 10: Расположение фирменных таб-
личек:
фирменная табличка насоса, фирмен-
ная табличка электронного модуля
1
2
Fig. 11: Расположение фирменных таб-
личек:
Фирменная табличка привода, фирмен-
ная табличка электронного модуля
3
2
