Δp-v:
Электроника линейно изменяет заданное значение перепада
давления, поддерживаемого насосом, в пределах между напо-
ром H
s
и ½ H
s
. Заданное значение перепада давления H
s
понижа-
ется или повышается в соответствии с расходом (рис. 15).
Q = расход
H = перепад давления (мин./макс.)
H
S
= заданное значение перепада давления
УКАЗАНИЕ:
Дополнительную информацию для настройки способа регули-
рования и соответствующих параметров см. в главе 8 «Управле-
ние» на стр. 194 и главе 9.4 «Настройка способа регулирования»
на стр. 213.
УКАЗАНИЕ:
Для указанных способов регулирования Δp-c и Δp-v требуется
дифференциальный датчик давления, передающий сигнал
текущего значения в электронный блок.
Ручной режим управления:
Частота вращения насоса может поддерживаться на постоянном
значении в пределах между n
мин
и n
макс
(рис. 16). При включе-
нии режима «Ручной режим управления» отключаются все
остальные способы регулирования.
Управление PID:
Если невозможно применять вышеуказанные стандартные спо-
собы регулирования, например, при использовании других дат-
чиков или если расстояние до насоса слишком велико, применя-
ется функция пропорционально-интегрального дифференци-
ального управления (Proportional-Integral-Differential, PID).
Благодаря выгодно выбранной комбинации компонентов регу-
лирования пользователь может добиться быстрого реагирова-
ния и устойчивости регулирования без постоянного отклонения
заданного значения.
Выходной сигнал выбранного датчика может принять любое
промежуточное значение. Достигнутое текущее значение (сиг-
нал датчика) также указывается на странице состояния меню
в процентах (100 % = максимальный диапазон измерения дат-
чика).
УКАЗАНИЕ:
Указанное значение в процентах лишь косвенно соответствует
актуальному напору насоса(ов). Таким образом, максимальный
напор может быть достигнут уже при сигнале датчика < 100 %.
Дополнительную информацию для настройки способа регули-
рования и соответствующих параметров см. в главе 8 «Управле-
ние» на стр. 194 и главе 9.4 «Настройка способа регулирования»
на стр. 213.
6.3 Функция сдвоенного насоса/
применение с разветвленными
трубопроводами УКАЗАНИЕ:
Описанные ниже характеристики доступны в том случае, если
используется внутренний интерфейс MP (MP = Multi Pump).
• Регулирование обоих насосов исходит от основного насоса.
При возникновении неисправности одного насоса другой насос
работает по заданным параметрам регулирования основного

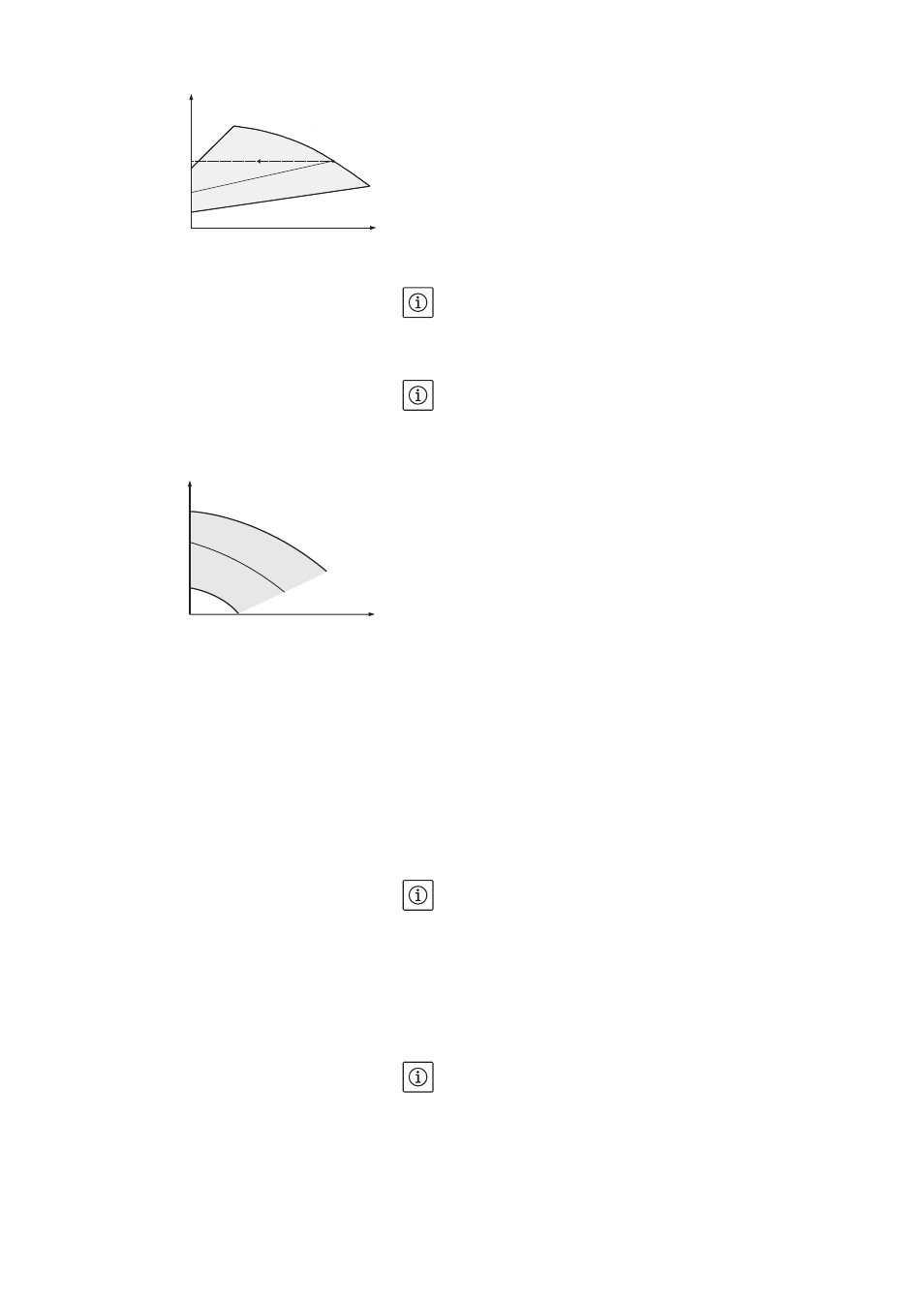

Fig. 15: Регулирование Δp-v
Q
H
H
Q
H
max
H
s
½ H
s
H
min
Fig. 16: Ручной режим управления
Q
H
H
Q
n
min
n
max
s
H
s
