Инструкция по монтажу и эксплуатации Wilo-Stratos GIGA 191
Подготовка/указания
• Электроподключение должно осуществляться с использова-
нием фиксированного кабеля для подключения к сети (сечение
жил мин. 4 x 1,5 мм2, макс. 4 x 4 мм2), оснащенного штекерным
соединителем или всеполюсным выключателем с шириной раз-
мыкания контактов мин. 3 мм. Кабель для подключения к сети
нужно проводить через кабельный ввод M25 (рис. 24, поз. 1).
• Для соблюдения стандартов по электромагнитной совместимости
следующие кабели обязательно должны быть экранированными:
• DDG (если устанавливается заказчиком);
• In2 (заданное значение);
• связь сдвоенного насоса (для длины кабеля > 1 м); (клемма «MP»)
соблюдать полярность:
MA = L => SL = L
MA = H => SL = H;
• Ext. off;
• AUX;
• кабель связи IF-модуля.
Экран следует установить с обеих сторон на кабельном вводе,
соответствующем предписаниям по электромагнитной совмес-
тимости, на модуле и на другом конце. Кабели для SBM и SSM не
требуется экранировать.
• Для достаточной защиты от вертикально падающих капель воды
и разгрузки от натяжения кабельного ввода использовать кабели
достаточного наружного диаметра и жестко привинчивать
кабели. Кроме того, кабели вблизи вводов необходимо сворачи-
вать в петлю для отвода накапливающейся воды. Позициониро-
вание кабельного ввода или соответствующую прокладку
кабеля следует обеспечить таким образом, чтобы исключить
возможность попадания в модуль капель воды. Свободные
кабельные вводы должны оставаться закрытыми предусмот-
ренной производителем пробкой.
• Соединительную линию необходимо прокладывать таким обра-
зом, чтобы она ни в коем случае не касалась трубопровода и/или
корпуса насоса и мотора.
• При использовании насосов в системах с температурой воды
выше 90° C необходимо применять соответствующий термоус-
тойчивый кабель для подключения к сети.
• Данный насос оснащен частотным преобразователем, и его
защита устройством защитного отключения при перепаде
напряжения недопустима. Частотные преобразователи могут
негативно воздействовать на функции устройства защитного
отключения при перепаде напряжения.
Исключение: допускается использование устройств защитного
отключения при перепаде напряжения в селективном универ-
сальном исполнении типа B.
• Обозначение:
FI
• Ток срабатывания: > 30 мА
• Проверить вид тока и напряжение подключения к сети.
• Учитывать данные на фирменной табличке насоса. Вид тока и
напряжение в сети должны соответствовать данным на фирмен-
ной табличке.
• Предохранители со стороны сети: макс. допустимо 25 A
• Обеспечить дополнительное заземление!
• Рекомендуется установить силовой защитный выключатель.
УКАЗАНИЕ:
Характеристика срабатывания силового защитного выключа-
теля: B
• Перегрузка: 1,13-1,45 x I
внутр
• Короткое замыкание: 3-5 x I
внутр

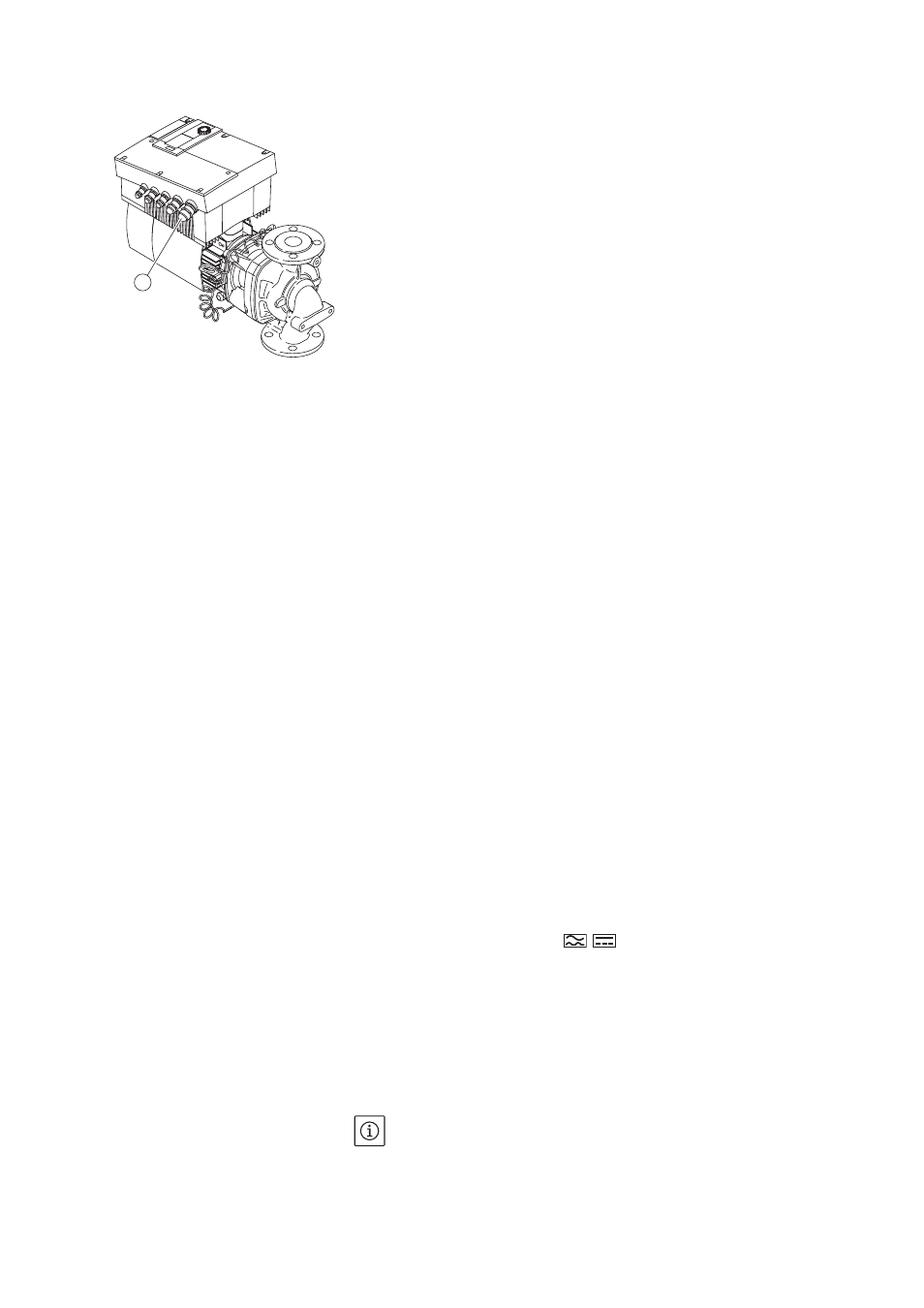

Fig. 24: Кабельный ввод M25
1
