Основные компоненты На рис. 6 представлено перспективное изображение насоса
в разобранном виде с основными компонентами. Ниже приво-
дятся подробные пояснения к конструкции насоса.
Соотнесение основных компонентов согласно рис. 6 и таблице 1:
Таблица 1: Соотнесение основных компонентов
Характерным признаком насосов серии Stratos GIGA является
охлаждение мотора рубашкой. Поток воздуха оптимальным
образом подается для охлаждения мотора и электронного
модуля через длинный кожух вентилятора (рис. 9, поз. 1).
На рис. 9, поз. 2 показан корпус насоса со специальной направ-
ляющей промежуточного корпуса для разгрузки рабочего
колеса.
Транспортировочные проушины (рис. 9, поз. 3) должны исполь-
зоваться согласно требованиям глав 3 и 10.
Окно в промежуточном корпусе, закрытое щитком (рис. 9, поз. 4),
используется при работах по техобслуживанию согласно тре-
бованиям главы 10 «Техническое обслуживание» на стр. 214.
При условии соблюдения правил техники безопасности окно
можно также использовать для проверки на предмет утечек: см.
гл. 9 «Ввод в эксплуатацию» на стр. 211 и гл. 10 «Техническое
обслуживание» на стр. 214.
№ Деталь
1 Винты крепления кожуха вентилятора
2 Кожух вентилятора
3 Винты крепления съемного блока
4 Корпус мотора
5 Дифференциальный датчик давления (DDG)
6 Кронштейн DDG
7 Фланец мотора
8 Вал мотора
9 Промежуточный корпус
10 Винты крепления промежуточного корпуса
11 Уплотнительное кольцо
12 Вращающаяся часть скользящего торцевого уплотнения
(GLRD)
13 Линия измерения давления
14 Корпус насоса
15 Гайка рабочего колеса
16 Рабочее колесо
17 Неподвижное кольцо скользящего торцевого уплотнения
(GLRD)
18 Щиток
19 Клапан для выпуска воздуха
20 Транспортировочная проушина
20a Точки крепления транспортировочных проушин на фланце
мотора
20b Точки крепления транспортировочных проушин на корпусе
мотора
21 Винты крепления электронного модуля
22 Электронный модуль

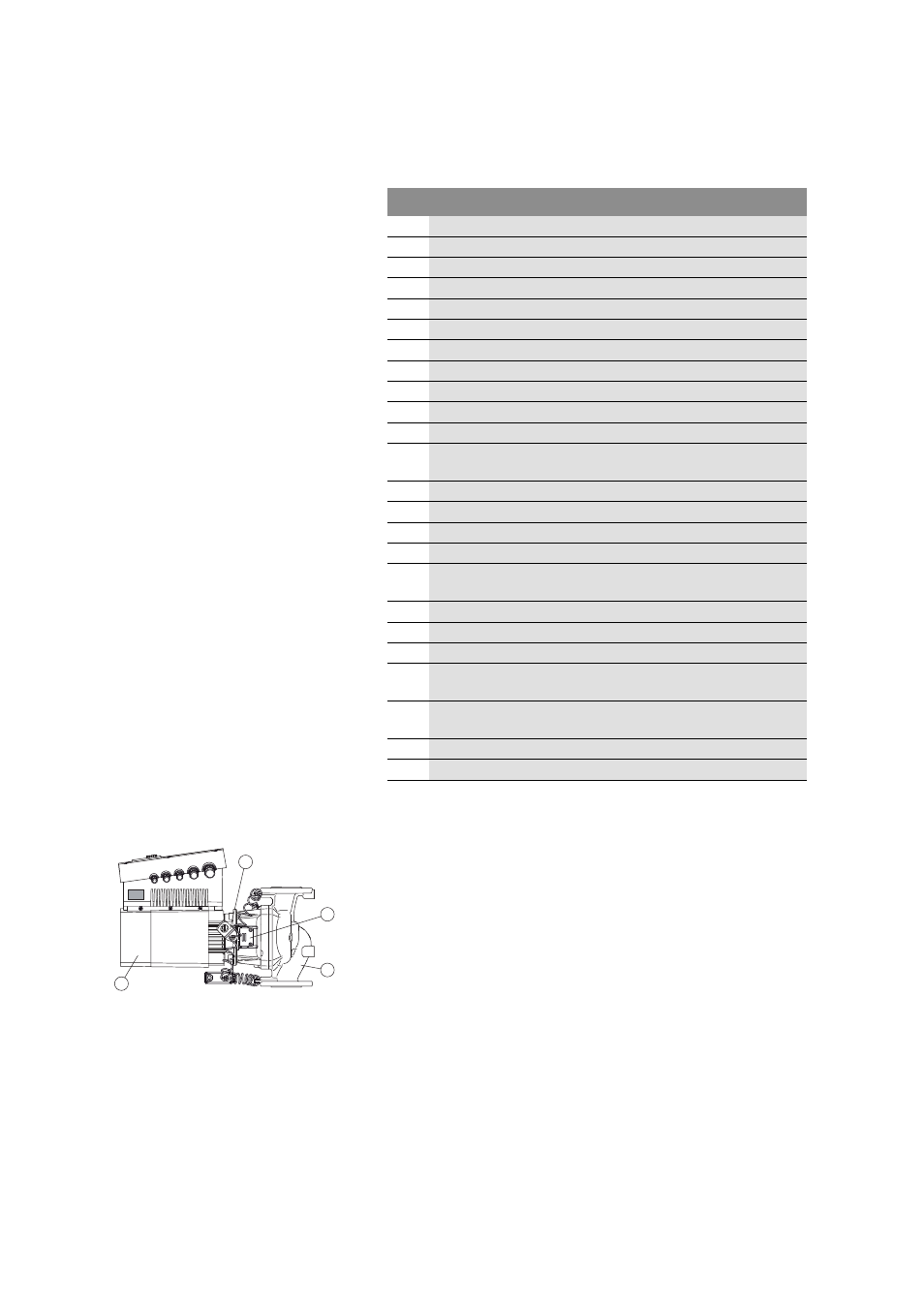

Fig. 9: Насос в сборе
