Русский
194
WILO SE 12/2012
УКАЗАНИЕ:
Клеммы In1, In2, AUX, GND, Ext. off и MP отвечают требованию
надежного разделения (согласно EN61800-5-1) относительно
сетевых клемм, а также клемм SBM и SSM (и наоборот).
Подключение дифференциаль-
ного датчика давления
УКАЗАНИЕ:
При установке сдвоенных насосов или разветвленного трубоп-
ровода дифференциальный датчик давления подключается
к основному насосу.
Точки измерения дифференциального датчика давления основ-
ного насоса должны находиться в соответствующем коллекторе
со стороны всасывания и с напорной стороны двухнасосной
установки.
Порядок действий
• Выполнить подключение с учетом расположения клемм.
• Заземлить насос/систему согласно предписаниям.
8
Управление
8.1
Элементы управления
Управление электронным модулем осуществляется при помощи
следующих элементов управления:
Красная кнопка
Красная кнопка (рис. 27) используется путем вращения для
выбора элементов меню и для изменения значений. При нажа-
тии красной кнопки происходит активация выбранного элемента
меню, а также подтверждение значений.
Микропереключатели
Микропереключатели (рис. 13, поз. 5/рис. 28) находятся под
крышкой корпуса.
• Переключатель 1 служит для переключения между стандарт-
ным и сервисным режимами.
Для получения дополнительной информации см. главу 8.6.6
«Активация/дезактивация сервисного режима» на стр. 202.
• Переключатель 2 позволяет активировать или дезактивировать
функцию блокировки доступа.
Для получения дополнительной информации см. главу 8.6.7
«Активация/дезактивация блокировки доступа» на стр. 203.
• Выключатели 3 и 4 позволяют терминировать линии связи Multi
Pump.
Для получения дополнительной информации см. главу 8.6.8
«Активация/дезактивация терминирования линии связи»
на стр. 203.
Кабель
Цвет
Клемма
Функции
1
черн.
In1
Сигнал
2
синий
GND
Заземление
3
коричн.
+ 24 В
+ 24 В

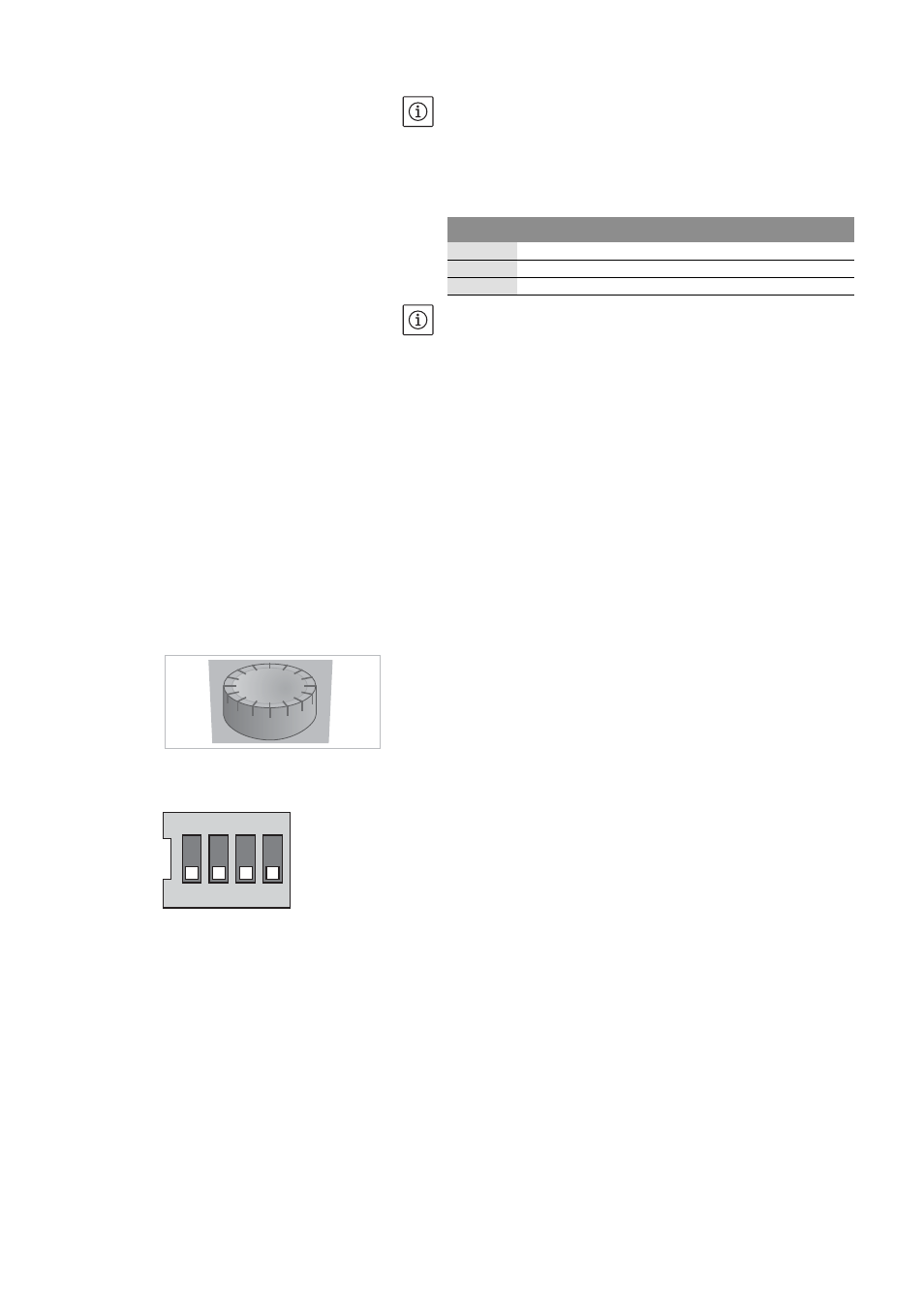

Fig. 27: Красная кнопка
Fig. 28: Микропереключатели
1 2 3 4
ON
