Инструкция по монтажу и эксплуатации Wilo-Stratos GIGA 173
3.2 Транспортировка в целях
монтажа/демонтажа ОСТОРОЖНО! Опасность травмирования людей!
Неправильная транспортировка насоса может стать причиной
травмирования людей.
• Транспортировку насоса следует проводить с помощью разре-
шенных грузоподъемных приспособлений (например, талей,
крана и т.д.). Закрепление приспособлений должно осущест-
вляться с использованием транспортировочных проушин на
фланце мотора (рис. 7, в данном случае: направление подня-
тия с вертикальным валом мотора).
• При необходимости, например, в случае ремонта, проушины
можно перенести с фланца на корпус мотора (см. напр., рис. 8).
Перед монтажом транспортировочных проушин на корпусе
мотора необходимо вывернуть проставки из отверстий для
транспортировочных проушин (рис. 6, поз. 20b) (см. главу
10.2.1 «Замена скользящего торцевого уплотнения»
на стр. 216).
• Перед использованием транспортировочных проушин убе-
диться в том, что они не повреждены, а крепежные винты
полностью ввинчены и крепко затянуты.
• Транспортировочные проушины, перенесенные с фланца
мотора на корпус мотора, разрешается использовать только
для перемещения/транспортировки съемного блока (рис. 8),
но не всего насоса. Использование проушин для отделения
съемного блока от корпуса насоса запрещено.
• Транспортировочные проушины, перенесенные с фланца
мотора на корпус мотора, например, в случае ремонта (см.
главу 10 «Техническое обслуживание» на стр. 214), по
заверше-
нии работ по монтажу или техобслуживанию закрепить на
прежнем месте на фланце мотора и ввернуть проставки
в отверстия для транспортировочных проушин (рис. 6,
поз. 20a).
УКАЗАНИЕ:
С целью обеспечения равновесия повернуть транспортировоч-
ные проушины в соответствии с направлением поднятия. Для
этого ослабить и затем снова затянуть крепежные винты.
ОСТОРОЖНО! Опасность травмирования людей!
Неправильная установка насоса может привести к травмиро-
ванию персонала.
• Не оставлять насос незакрепленным на опорных лапах. Опор-
ные лапы с резьбовыми отверстиями служат только для креп-
ления. В свободном состоянии насос может иметь недостаточ-
ную устойчивость.
ОПАСНО! Угроза жизни!
Сам насос и его части могут иметь очень высокую собственную
массу. Падение деталей может привести к порезам, защемле-
ниям, ушибам или ударам, вплоть до смертельных.
• Использовать только подходящие подъемные средства
и фиксировать детали от падения.
• Пребывание под висящим грузом запрещено.
• При хранении и транспортировке, а также перед всеми устано-
вочными и прочими монтажными работами обеспечить безо-
пасное положение и устойчивость насоса.

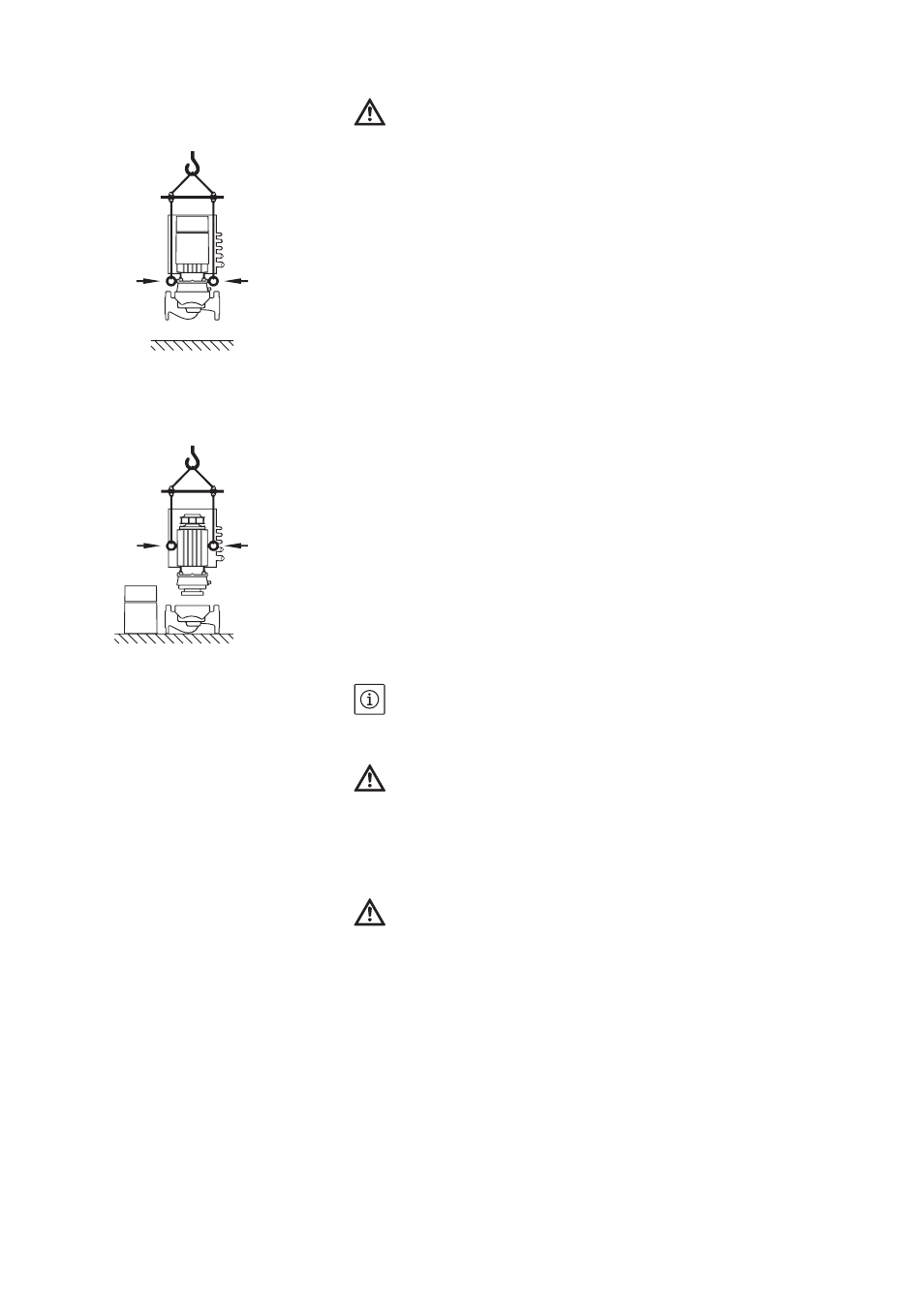

Fig. 7: Транспортировка насоса
Fig. 8: Транспортировка съемного блока
